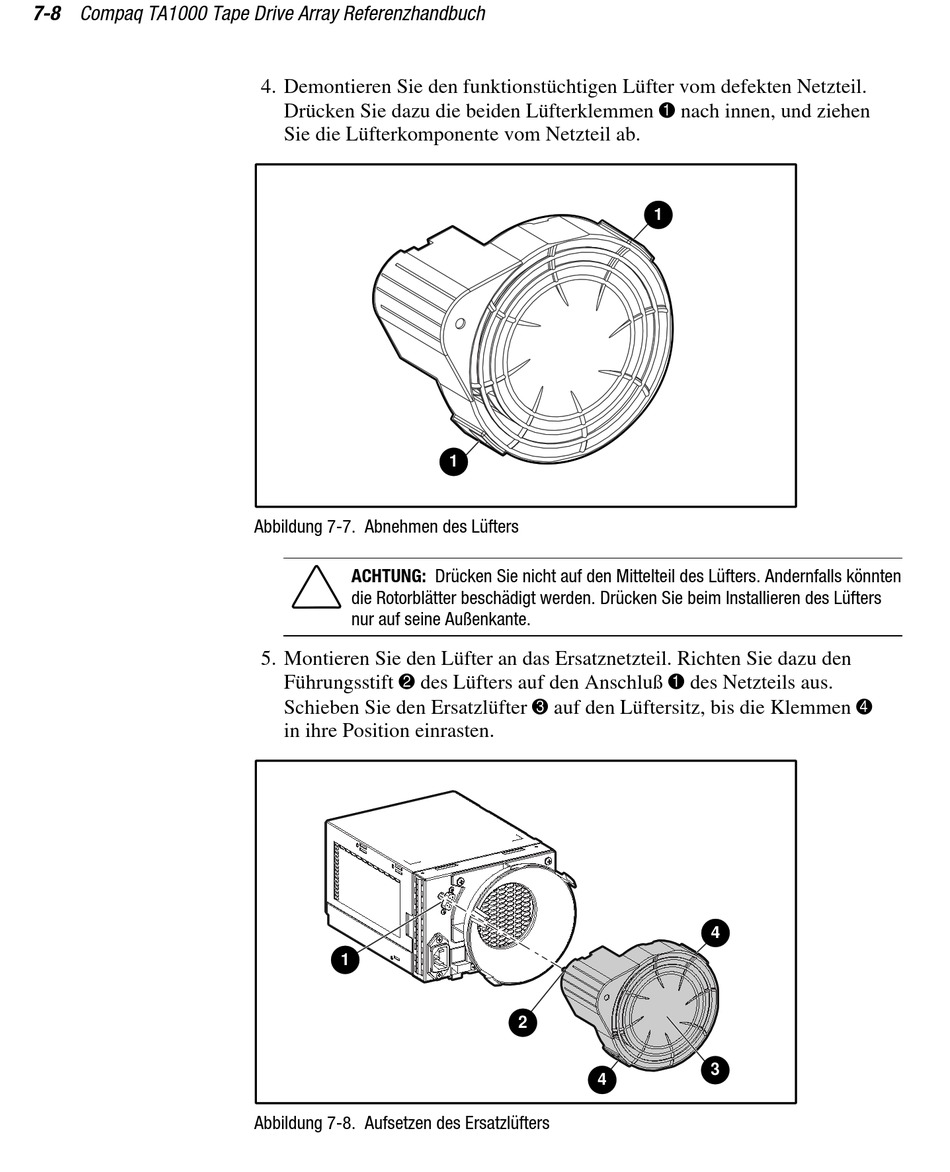

7-8 Compaq TA1000 Tape Drive Array Referenzhandbuch
4. Demontieren Sie den funktionstüchtigen Lüfter vom defekten Netzteil.
Drücken Sie dazu die beiden Lüfterklemmen 1 nach innen, und ziehen
Sie die Lüfterkomponente vom Netzteil ab.
Abbildung 7-7. Abnehmen des Lüfters
ACHTUNG: Drücken Sie nicht auf den Mittelteil des Lüfters. Andernfalls könnten
die Rotorblätter beschädigt werden. Drücken Sie beim Installieren des Lüfters
nur auf seine Außenkante.
5. Montieren Sie den Lüfter an das Ersatznetzteil. Richten Sie dazu den
Führungsstift 2 des Lüfters auf den Anschluß 1 des Netzteils aus.
Schieben Sie den Ersatzlüfter 3 auf den Lüftersitz, bis die Klemmen 4
in ihre Position einrasten.
1
Abbildung 7-8. Aufsetzen des Ersatzlüfters
1
2
4
1
4
3
