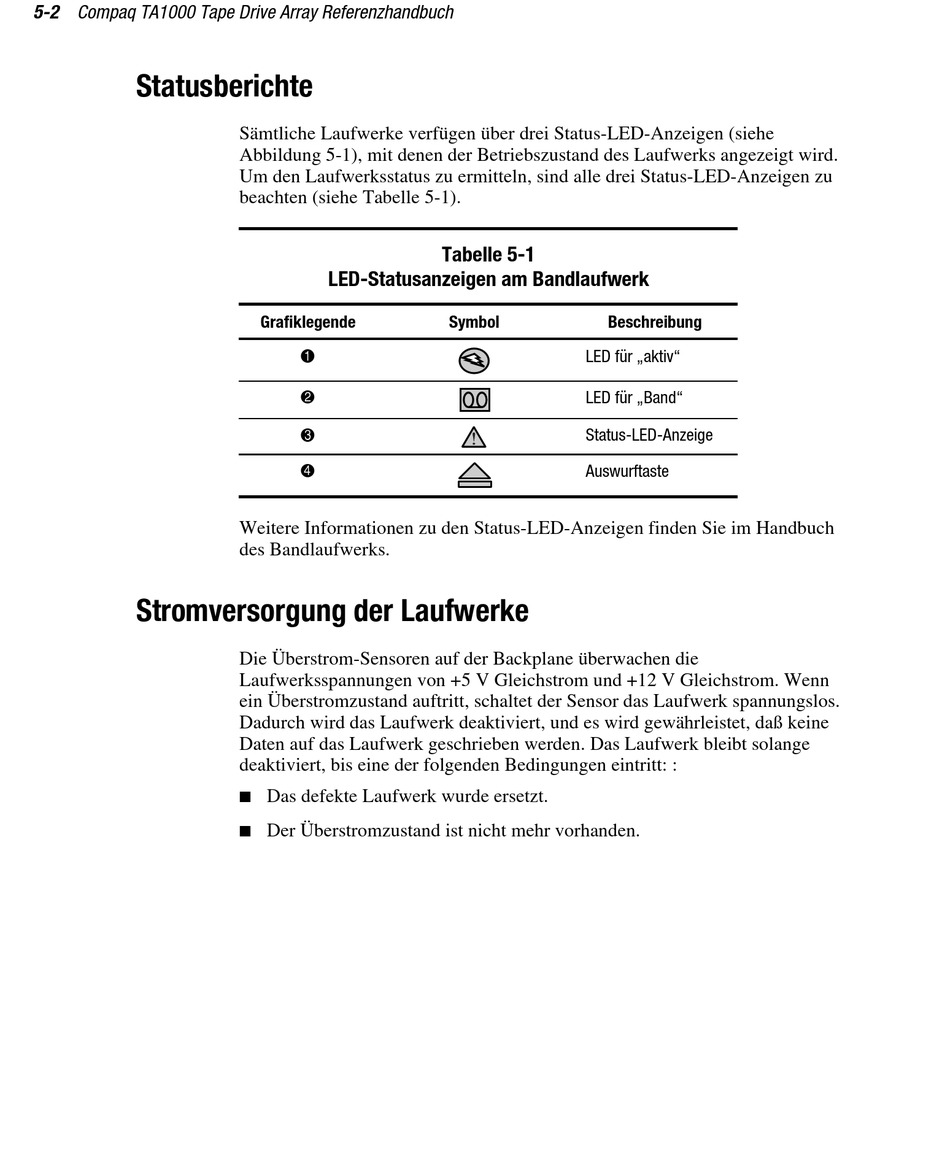

5-2 Compaq TA1000 Tape Drive Array Referenzhandbuch

Statusberichte

Stromversorgung der Laufwerke

Sämtliche Laufwerke verfügen über drei Status-LED-Anzeigen (siehe
Abbildung 5-1), mit denen der Betriebszustand des Laufwerks angezeigt wird.
Um den Laufwerksstatus zu ermitteln, sind alle drei Status-LED-Anzeigen zu
beachten (siehe Tabelle 5-1).
LED-Statusanzeigen am Bandlaufwerk
Grafiklegende
1
2
3
4
Weitere Informationen zu den Status-LED-Anzeigen finden Sie im Handbuch
des Bandlaufwerks.
Die Überstrom-Sensoren auf der Backplane überwachen die
Laufwerksspannungen von +5 V Gleichstrom und +12 V Gleichstrom. Wenn
ein Überstromzustand auftritt, schaltet der Sensor das Laufwerk spannungslos.
Dadurch wird das Laufwerk deaktiviert, und es wird gewährleistet, daß keine
Daten auf das Laufwerk geschrieben werden. Das Laufwerk bleibt solange
deaktiviert, bis eine der folgenden Bedingungen eintritt: :
I
Das defekte Laufwerk wurde ersetzt.
I
Der Überstromzustand ist nicht mehr vorhanden.
Tabelle 5-1
Symbol Beschreibung
LED für „aktiv"
LED für „Band"
Status-LED-Anzeige
Auswurftaste
