3-4 Compaq TA1000 Tape Drive Array Referenzhandbuch
Statusanzeigen am Dual Port-I/O-Modul

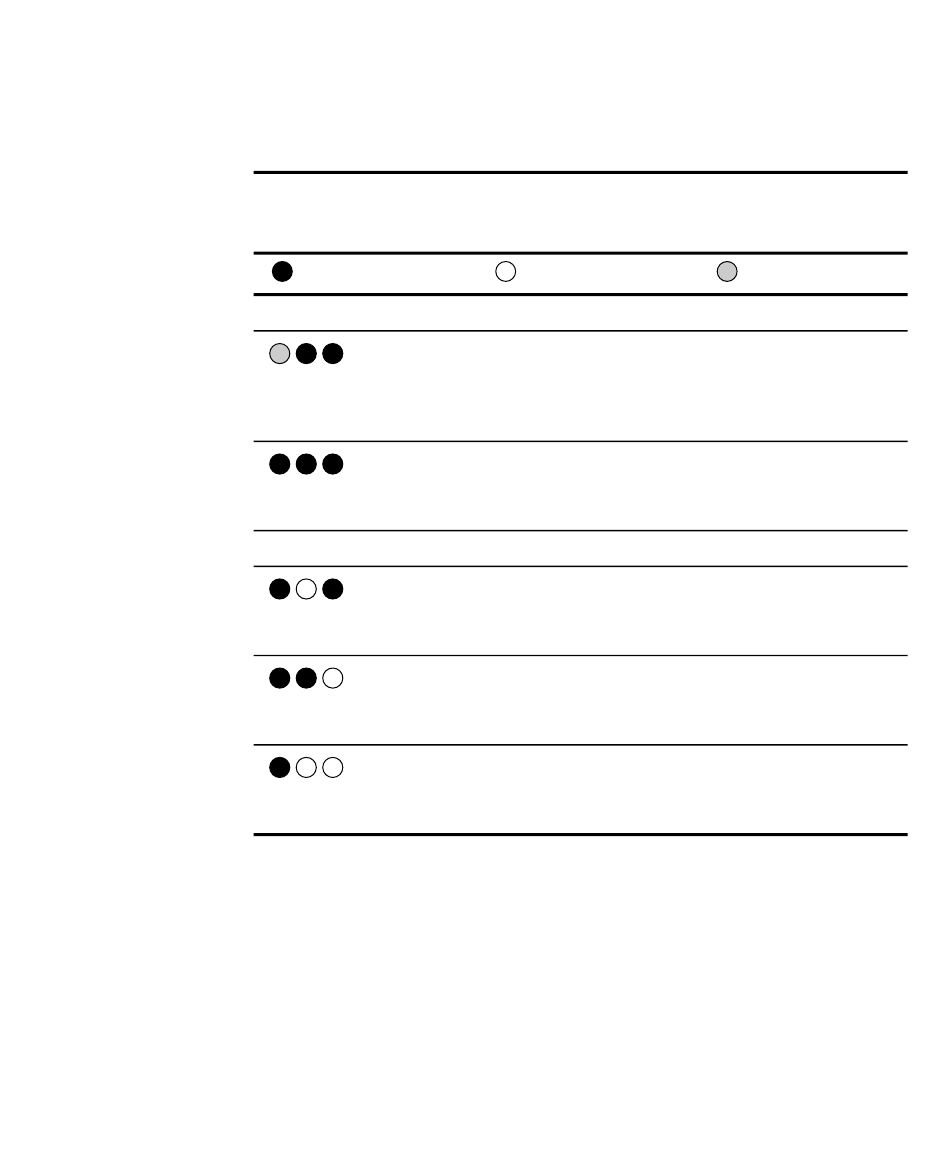

In Tabelle 3-2 sind die Statusanzeigen des Dual Port-I/O-Moduls erläutert:
Statusanzeigen am Dual Port-I/O-Modul
LED-Anzeige leuchtet
Das I/O-Modul ist in Betrieb und der externe SCSI-Bus arbeitet:
SCSI-Bus A funktioniert (LED leuchtet)
SCSI-Bus B funktioniert (LED leuchtet)
Die Betriebsspannung liegt am I/O-Modul an, und die Suchfunktion des
I/O-Moduls ist aktiv (LED blinkt)
Die Betriebsspannung liegt am I/O-Modul an (LED an)
SCSI-Bus A funktioniert (LED leuchtet)
SCSI-Bus B funktioniert (LED leuchtet)
Das I/O-Modul ist in Betrieb und der externe SCSI-Bus arbeitet nicht:
Die Betriebsspannung liegt am I/O-Modul an (LED leuchtet)
SCSI-Bus A funktioniert nicht (LED aus)
SCSI-Bus B funktioniert (LED leuchtet)
Die Betriebsspannung liegt am I/O-Modul an (LED leuchtet)
SCSI-Bus A funktioniert (LED leuchtet)
SCSI-Bus B funktioniert nicht (LED aus)
Die Betriebsspannung liegt am I/O-Modul an (LED leuchtet)
Backplane-Abschlußwiderstand A funktioniert nicht (LED aus)
Backplane-Abschlußwiderstand B funktioniert nicht (LED aus)
Tabelle 3-2
LED-Anzeige ist aus
LED-Anzeige blinkt
wird fortgesetzt
