eSPAñOL
Preparación y montaje

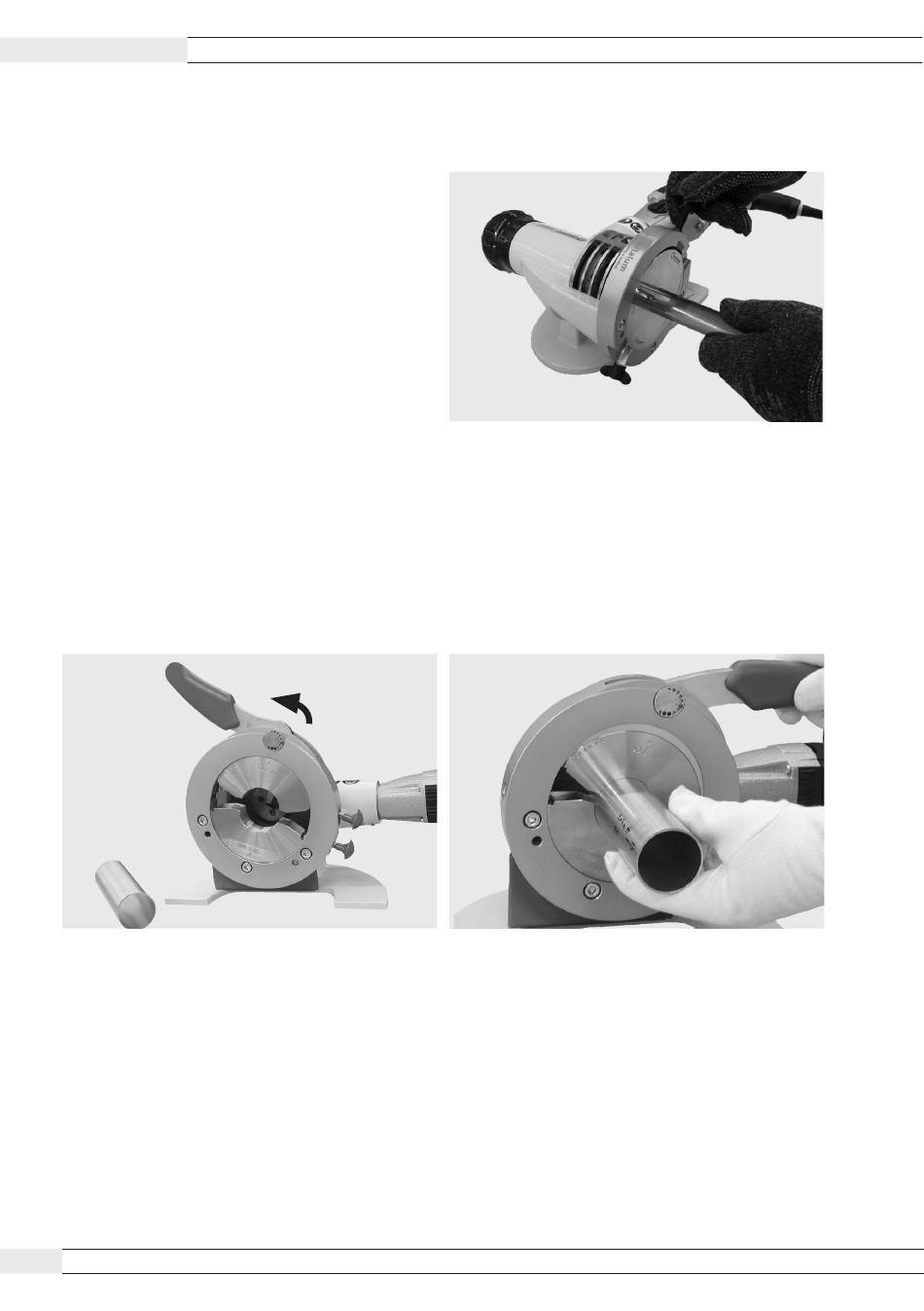

8.4.1 RPG 3.0
1. Aflojar el tornillo tensor de manera que el soporte de
sujeción esté completamente abierto.
2. Insertar el tubo con distancia con respecto a la herramienta
y apoyar el tubo si es necesario.
3. Sujetar el tubo mediante el tornillo tensor.
4. Comprobar la fijación correcta del tubo.
X Para soltar el tubo de la máquina, desenroscar el
tornillo tensor.
8.4.2 RPG 4.5 y RPG 8.6
1. Abrir los soportes de sujeción cambiando de posición la palanca tensora.
2. Insertar el tubo con distancia hacia la herramienta.
3. Fijar el tubo mediante la palanca tensora.
4. Comprobar la fijación correcta del tubo.
5. Ahora el tubo se puede mecanizar.
X Para soltar el tubo de la máquina, abrir la palanca tensora cambiándola de posición.
