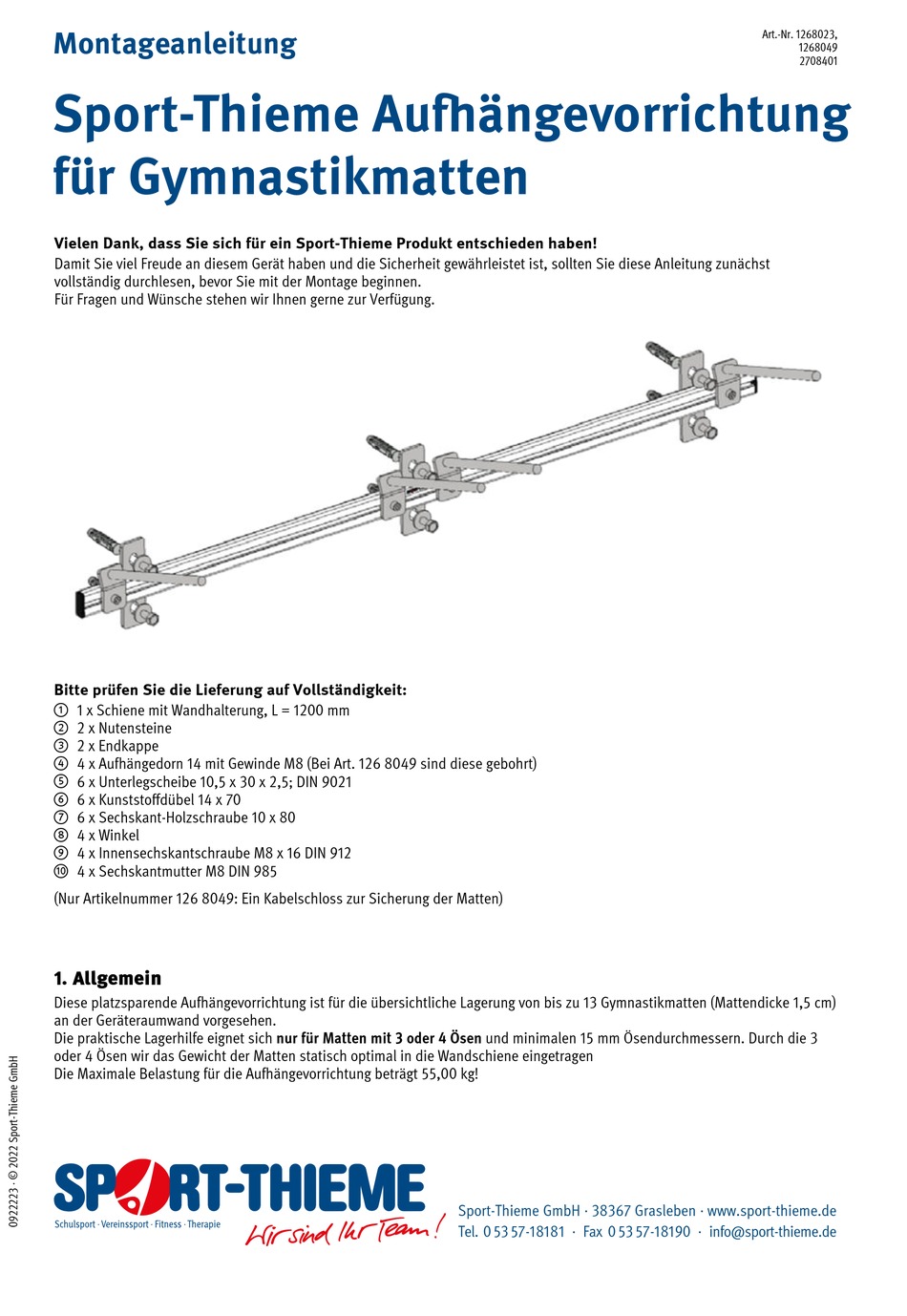

Sport-thieme 1268023 Montageanleitung

Sport-Thieme Aufhängevorrichtung
für Gymnastikmatten
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Gerät haben und die Sicherheit gewährleistet ist, sollten Sie diese Anleitung zunächst
vollständig durchlesen, bevor Sie mit der Montage beginnen.
Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.
Bitte prüfen Sie die Lieferung auf Vollständigkeit:
1 x Schiene mit Wandhalterung, L = 1200 mm
a
2 x Nutensteine
b
2 x Endkappe
c
4 x Aufhängedorn 14 mit Gewinde M8 (Bei Art. 126 8049 sind diese gebohrt)
d
6 x Unterlegscheibe 10,5 x 30 x 2,5; DIN 9021
e
6 x Kunststoffdübel 14 x 70
f
6 x Sechskant-Holzschraube 10 x 80
g
4 x Winkel
h
4 x Innensechskantschraube M8 x 16 DIN 912
i
4 x Sechskantmutter M8 DIN 985
j
(Nur Artikelnummer 126 8049: Ein Kabelschloss zur Sicherung der Matten)
1. Allgemein
Diese platzsparende Aufhängevorrichtung ist für die übersichtliche Lagerung von bis zu 13 Gymnastikmatten (Mattendicke 1,5 cm)
an der Geräteraumwand vorgesehen.
Die praktische Lagerhilfe eignet sich nur für Matten mit 3 oder 4 Ösen und minimalen 15 mm Ösendurchmessern. Durch die 3
oder 4 Ösen wir das Gewicht der Matten statisch optimal in die Wandschiene eingetragen
Die Maximale Belastung für die Aufhängevorrichtung beträgt 55,00 kg!
