Bedienungs- / Montageanleitung

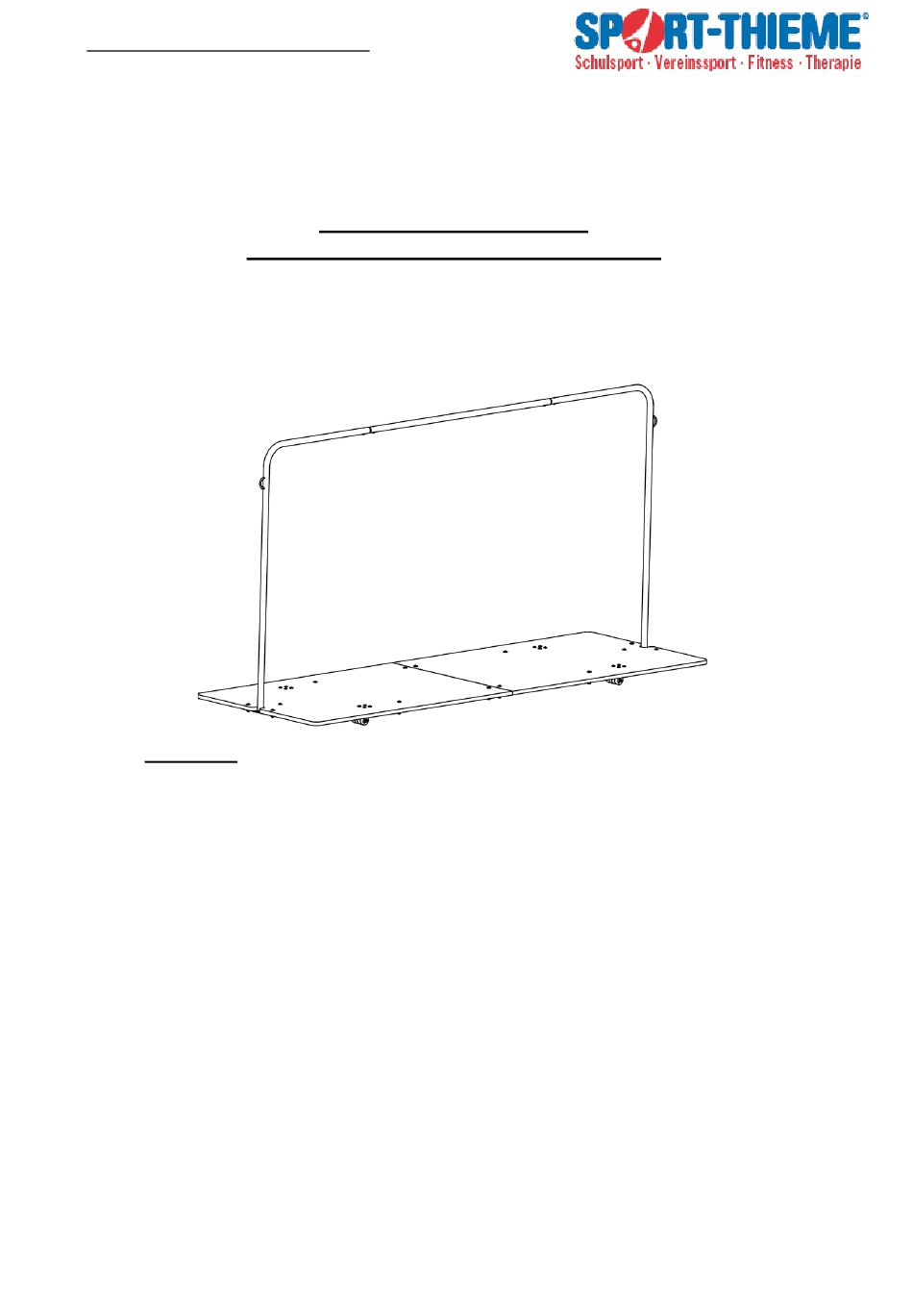

Sport-Thieme® Tieflader mit Plattform
Art.-Nr.: 122 1031
Sport-Thieme® Tieflader mit Plattform
Vielen Dank, dass Sie sich für ein Sport-Thieme-Produkt entschieden haben. Damit
Sie viel Freude, und somit eine gewährleistete Sicherheit für dieses Gerät haben,
sollten Sie die Anleitung erst vollständig durchlesen, bevor Sie mit der Montage
1. Stückliste
Pos. Anzahl Beschreibung
1 2 Platte
2 2 Bodenrohr
3 2 Aufrechte
4 4 Schwerlastlenkrolle 50/40
5 1 Verbindungsrohr
6 6 Flachrundschraube mit Vierkantansatz DIN 603 - M8 x 40
7 14 Federring DIN 127 - A 8
8 14 Sechskantmutter DIN 934 - M8
9 8 Flachrundschraube mit Vierkantansatz DIN 603 - M8 x 65
10 16 Flachrundschraube mit Vierkantansatz DIN 603 - M6 x 30
11 16 Unterlegscheibe DIN 125 - A 6,4
12 2 Rohrverbinder
13 8 Spanplattenschraube Panhead 5x17
14 4 Kunststoffstopfen
15 2 Mattenbefestigungsgurt
16 14 Unterlegscheibe DIN 125 - A 8,4
17 16 Federring DIN 127 - A 6
18 16 Sechskantmutter DIN 934 - M6
Bedienungsanleitung für
beginnen:
Seite 1 / 5
Sport-Thieme GmbH
38367 Grasleben
Telefon: 053 57/181 81
Telefax: 0 53 57/181 90
09/2016
