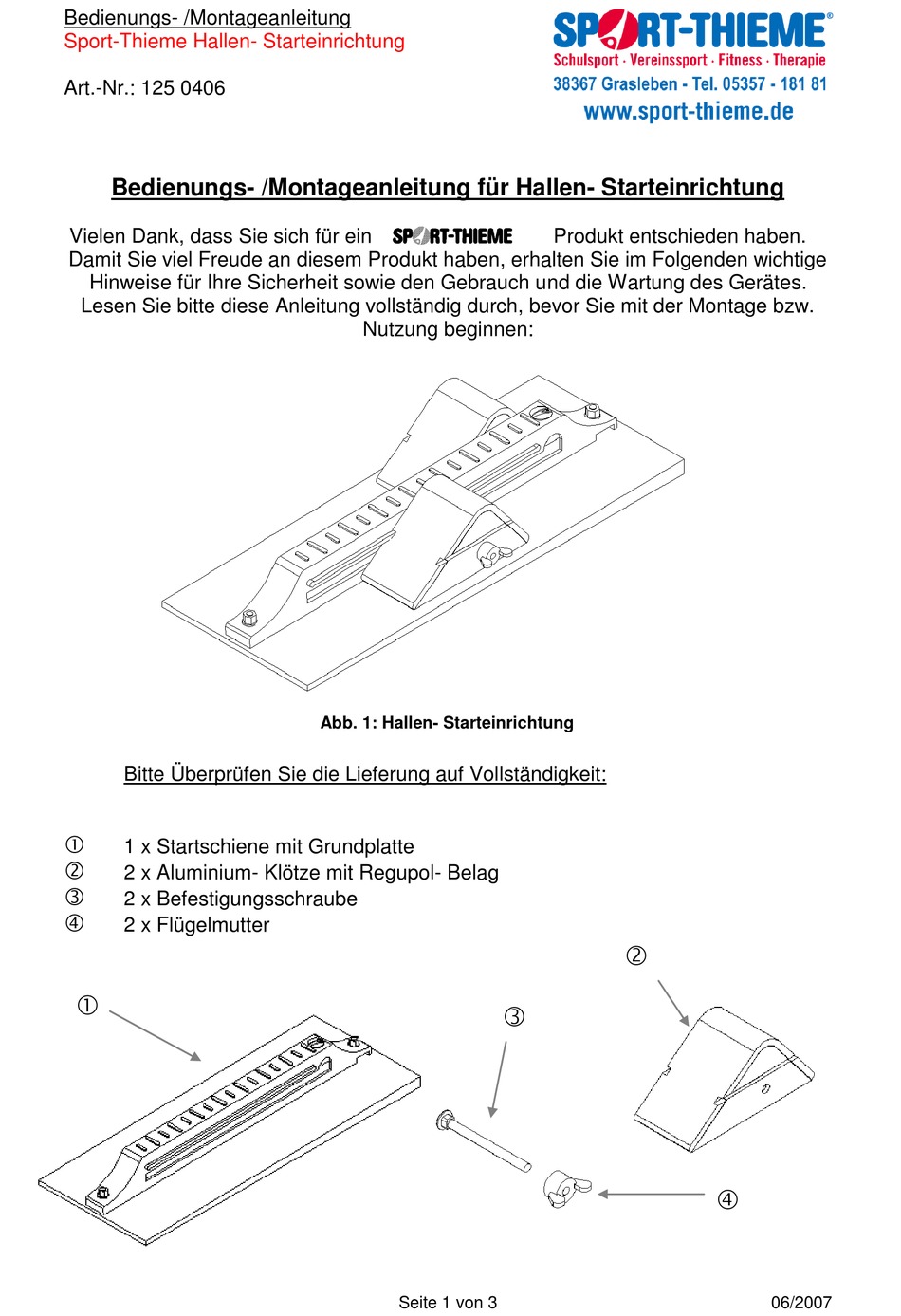

Bedienungs- /Montageanleitung
Sport-Thieme Hallen- Starteinrichtung
Art.-Nr.: 125 0406
Bedienungs- /Montageanleitung für Hallen- Starteinrichtung
Vielen Dank, dass Sie sich für ein
Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige
Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes.
Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der Montage bzw.
Bitte Überprüfen Sie die Lieferung auf Vollständigkeit:
1 x Startschiene mit Grundplatte
2 x Aluminium- Klötze mit Regupol- Belag
2 x Befestigungsschraube
2 x Flügelmutter
Nutzung beginnen:
Abb. 1: Hallen- Starteinrichtung
Seite 1 von 3
Produkt entschieden haben.
06/2007
Werbung
Verwandte Anleitungen für Sport-thieme 125 0406
Inhaltszusammenfassung für Sport-thieme 125 0406
- Seite 1 Bedienungs- /Montageanleitung Sport-Thieme Hallen- Starteinrichtung Art.-Nr.: 125 0406 Bedienungs- /Montageanleitung für Hallen- Starteinrichtung Vielen Dank, dass Sie sich für ein Produkt entschieden haben. Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes.
- Seite 2 Bedienungs- /Montageanleitung Sport-Thieme Hallen- Starteinrichtung Art.-Nr.: 125 0406 Montage-/ Bedienungsanleitung 1. Stecken Sie die Befestigungsschraube durch die Bohrung des Aluminium- Klotzes und arretieren Sie diese mit Hilfe der Flügelmutter (Abb.2). Hinweis: Drehen Sie die Flügelmutter eine Umdrehung auf die Schlossschraube .
- Seite 3 Bedienungs- /Montageanleitung Sport-Thieme Hallen- Starteinrichtung Art.-Nr.: 125 0406 Öffnung für Befestigungsschraube Ansicht: Längsschnitt Abb. 5: Positionsänderung des Startklotzes entlang der Führungsschiene Achten Sie darauf, dass die Grundplatte mit der abgeschrägten Seite zur Laufbahn gerichtet ist! Die Starteinrichtung ist ausschließlich für den Einsatz in der Halle konzipiert und ist aus diesem Grund mit einem Anti- Glidebelag ausgestattet.
