Pixel Panel 1024
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jedes einzelne Gerät korrekt
angesteuert werden kann. Wenn zwei oder mehreren Geräte ähnliche Adressen zugewiesen werden,
reagieren sie entsprechend ähnlich.
5.4.
Ethernetverbindung
Hinweis
Schließen Sie alle Datenkabel an, bevor Sie das Gerät mit Strom versorgen.
Trennen Sie immer zuerst die Stromversorgung, bevor Sie Datenkabel anschließen oder
trennen.
5.4.1. Die Protokolle Art-Net und Kling-Net
Das Art-Net-Protokoll überträgt große Mengen an DMX-512-Daten über ein Ethernet-Netzwerk unter
Verwendung von des TCP/IP-Protokolls. Art-Net 4 unterstützt bis zu 32768 Universen. Art-Net™ ist das
Eigentum von Artistic Licence Holdings Ltd und urheberrechtlich geschützt.
Mit dem Kling-Net-Protokoll können Sie ein Netzwerk aus LED-Anzeigegeräten erstellen, die automatisch
konfiguriert werden. Kling-Net beruht auf dem DMX-512- oder dem Art-Net-Protokoll. Sie benötigen dafür
nur ein normales Ethernetnetzwerk.
5.4.2. Netzwerkkabel
Sie können das Gerät mit einem handelsübliche Twisted-Pair-Ethernetkabel (CAT-5/CAT-5E/CAT-6) an
einen Computer oder ein Lichtmischpult anschließen, der/das Art-Net oder Kling-Net unterstützt.

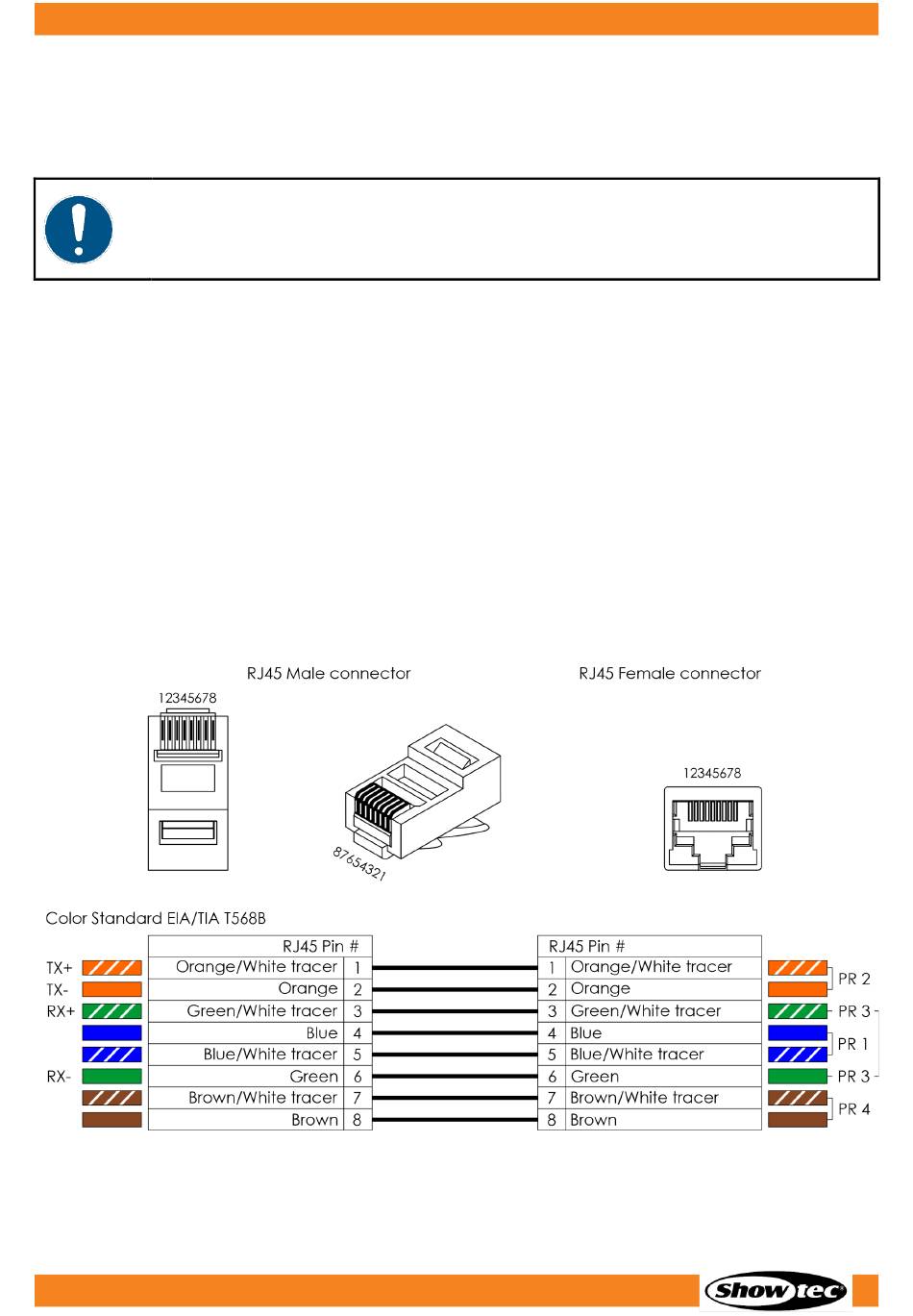

Wenn Sie Ihre eigenen Netzwerkkabel herstellen, stellen Sie sicher, dass Sie die Pole und Drähte korrekt
anschließen, wie in Abb. 08 gezeigt. Verwenden Sie RJ45-Anschlüsse (8P8C) und patchen Sie die Kabel
unter Beachtung des Farbstandards T568B.
Produktcode: 44560
19
Abb. 08
