Installationsanleitung•für•Aquintos ALLinONE Kombifilteranlagen

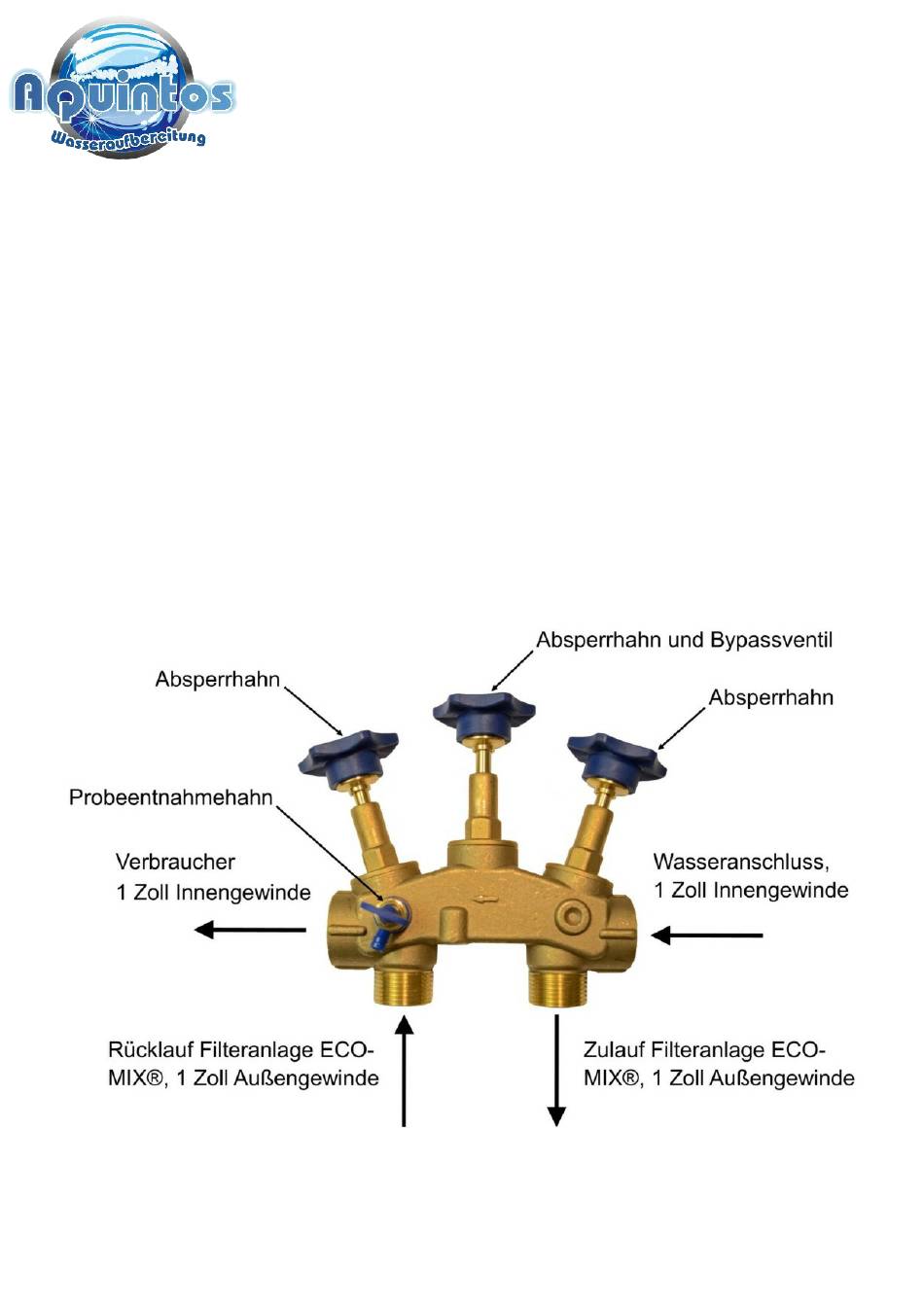

Das Bild unten zeigt schematisch wie eine Aquintos ALLinONE Kombifilteranlage zusammen mit dem
Montagblock an das Wassernetz angeschlossen wird. Der Montageblock dient zum vollständigen Trennen des
Geräts vom Wassernetz und bietet außerdem eine Bypass Funktion.
Im normlen Betrieb ist das mittlere Ventil geschlossen und die beiden äußeren sind geöffnet. Sollte die
ECOMIX Anlage defekt sein, werden die beiden äußeren Ventile geschlossen und so das Gerät vom Wassernetz
getrennt. Das mittlere Ventil wird in diesem Fall geöffnet, somit steht weiterhin unbehandeltes Wasser zur
Verfügung. Die Anlage benötigt einen Kerzenfilter zur Vofiltration, dieser muss in den Zulauf der ECOMIX
Anlage ein
gebracht werden!
