S CLASS™ 2 Schneideplotter
Installieren des tangentialen Messers und Einstellen der Messertiefe
1. Führen Sie die Standardmesserklinge in den Messerhalter. Versichern Sie sich, daß die
Messerklinge fest im Halter sitzt. Das Messer ist korrekt eingesetzt, wenn es nicht
manuell aus dem Messerhalter entfernt werden kann. Das Installationsgerät kann dazu
verwendet werden, um genug Druck auf das Messer auszuüben, um es zu sichern.
2. Führen Sie das Teil für die Messerführung von der Seite ein, bis es einschnappt. Führen
Sie sanft das Messer in den Werkzeugschaft. Halten Sie das Messerführungsteil mit einer
Hand an der Stelle und drehen Sie mit der anderen Hand den Messerhalter entgegen
dem Uhrzeigersinn, bis der Ausrichtungsstift in die kleine Kerbe am Werkzeugschaft
passt. Drehen Sie jetzt den Messerhalter im Uhrzeigersinn, bis sein Gewinde innerhalb
des Werkzeugschafts greift.
3. Halten Sie das Messerführungsteil mit einer Hand an der Stelle, passen Sie die
Messertiefe mit der anderen Hand an, indem Sie den Messerhalter im Uhrzeigersinn
drehen, bis die Messerspitze gerade noch unterhalb des Messerführungsteils zu sehen
ist.

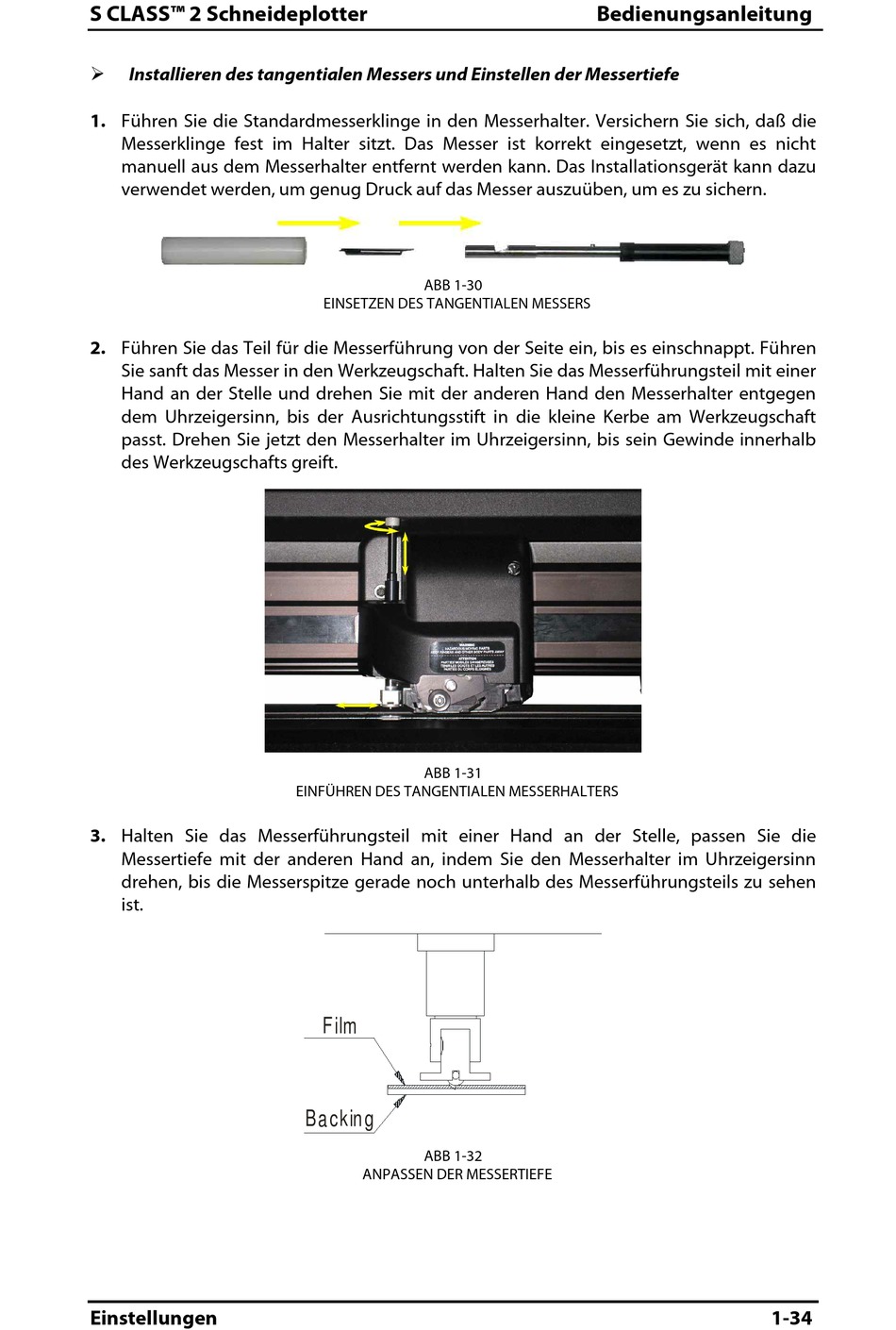

Einstellungen
ABB 1-30
1-30
EINSETZEN DES TANGENTIALEN MESSERS
ABB 1-31
1-31
EINFÜHREN DES TANGENTIALEN MESSERHALTERS
Film
Backing
ABB 1-32
1-32
ANPASSEN DER MESSERTIEFE
Bedienungsanleitung
