3.3

MERKMALE

- LCD Klartext Anzeige
(Anzeige des Pegels und des Motorstroms mittels Bargraph)
- thermische und elektrische Überwachung der Pumpe
- Hand - 0 - Auto Funktionen
- Pumpenabschaltung über Ausschaltpunkt und Nachlauf
- Quittierungstaster
- elektronische Überwachung des Motorstroms
- Laufzeitüberwachung
- Drehfeld- und Phasenausfallkontrolle (im Menü zu aktivieren)
- Zwangseinschaltung der Pumpe
- variabler Staffelanlauf (Einschaltverzögerung)
- interner akustischer Alarm
- Sammelstörmeldung potentialfrei und Potential gebunden
- Hochwasseralarm potentialfrei
- Speicher Anzahl Pumpenstarts
- Betriebsstundenzähler
- Amperemeter
- Pumpenwechsel
- Zwangsumschaltung
- hohe Störfestigkeit
- einfache Bedienung
- Atex - Mode
- Service – Mode
- Eingang für Schwimmschalter Trockenlaufschutz
- Analogausgänge 0-10 V und 4-20 mA
- Fehlerspeicher speichert die letzten 4 Fehler
- Automatische Abschaltung der Displaybeleuchtung (nach 30 Sek.)
kann deaktiviert werden
- Netzunabhängiger Alarm (9 Volt Akku, nicht im Lieferumfang)
- im Handbetrieb schaltet die Pumpe nach 2 Minuten Laufzeit
automatisch ab
- Niveauerfassung wahlweise durch internen Druckwandler,
externe 4 - 20 mA Sonde, oder Schwimmschalter
- Meßbereich der externen 4 - 20 mA Niveausonde über das
Menü im Bereich von 0 - 10 m wählbar
- Anbindung an Fernwirksysteme über digitale und analoge
Ein- und Ausgänge
- alle Einstellungen und Störmeldungen bleiben nach
Stromausfall erhalten
- alle Funktionen der Vorgängerversion und Klemmenbelegung
sind erhalten geblieben
- Reserveeingänge für Fernwirkmodul, Zeitschaltuhr oder sonstiges
(werden nur bei Bedarf in das Programm eingebunden)
- grafisches Display (Anzeige des Pegels und des Motorstroms
mittels Bargraph)
- Parametrierung kann auf einer SD Karte gespeichert und wieder
eingelesen werden
- auf der SD Karte wird ein Ereignisprotokoll geschrieben
- NEU: Motorschützüberwachung
4.0 EINSTELLVORGANG, BEDIENELEMENTE
UND FUNKTIONSANZEIGEN

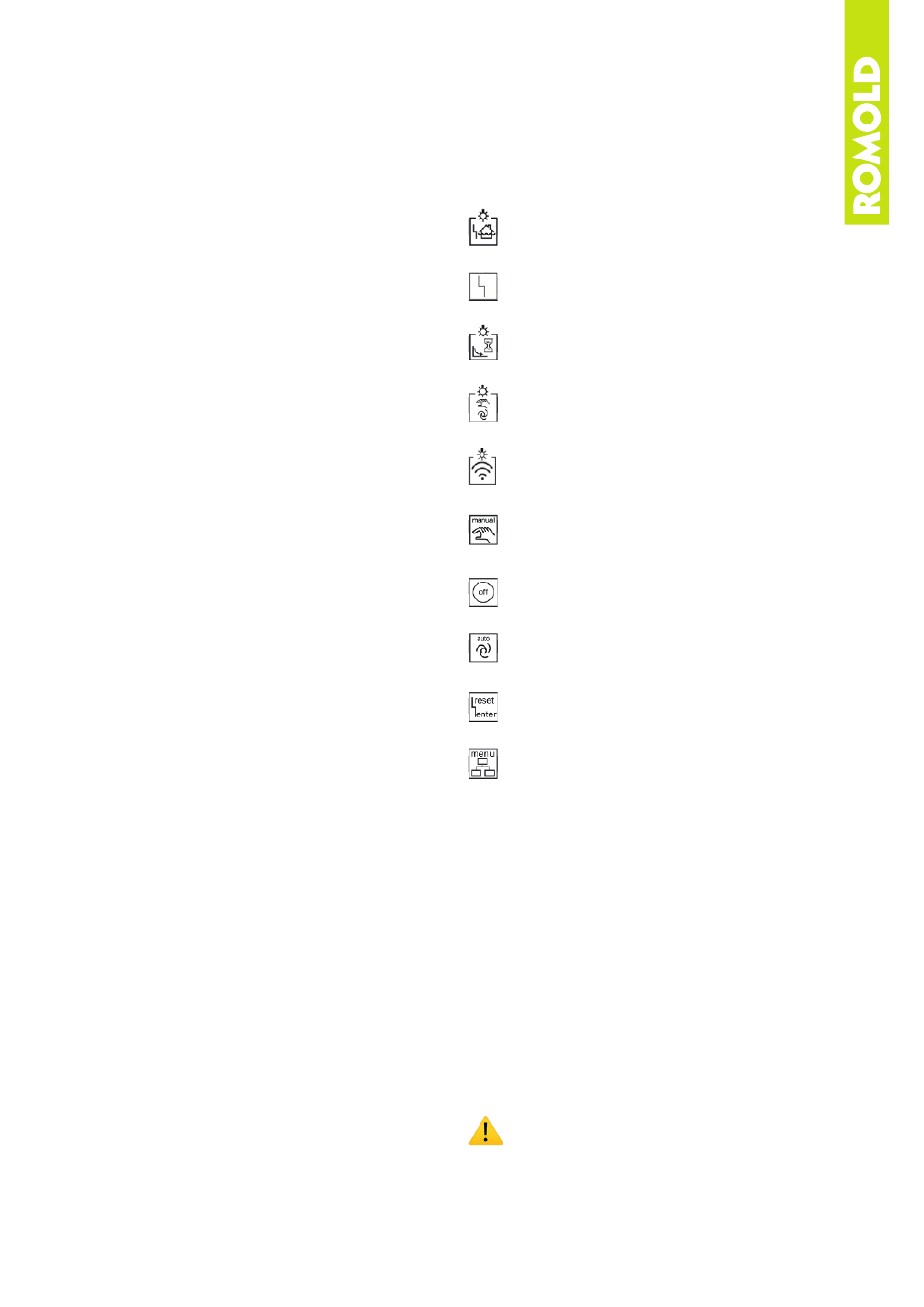

4.1.1 BEDEUTUNG DER SYMBOLE AUF DER
FRONTBLENDE
LED rot - Störung / Hochwasseralarm LED rot - Störung / Hochwasseralarm
LED rot - Störung allgemein LED rot - Störung allgemein
(z.B. Drehfeldfehler, Interface, Laufzeit-Max.) (z.B. Drehfeldfehler, Interface, Laufzeit-Max.)
LED gelb - Betrieb Pumpe / Nachlauf LED gelb - Betrieb Pumpe / Nachlauf
LED grün - Hand / Automatikbetrieb LED grün - Hand / Automatikbetrieb
LED blau - Status GSM (Funktion nur mit Modul)
Tastschalter - Handbetrieb Tastschalter - Handbetrieb
Tastschalter - Aus Tastschalter - Aus
Tastschalter - Automatikbetrieb Tastschalter - Automatikbetrieb
Tastschalter - Auswahl / Quittung Tastschalter - Auswahl / Quittung
Digitalpotentiometer - Anzeige Digitalpotentiometer - Anzeige
4.1.2

ANZEIGE

Mit dem Drehknopf "Digitalpotentiometer-Anzeige" können alle
Informationen und Einstellungen abgefragt werden. Soll eine
Einstellung geändert werden, wird der Regler verstellt bis die
entsprechende Einstellung im Display erscheint. Jetzt wird der
Taster "Auswahl / Quittung" betätigt. Der zuletzt gespeicherte
Wert fängt an zu blinken.
Mit dem Drehknopf "Digitalpotentiometer - Anzeige" kann jetzt die
Einstellung geändert werden. Schnelles Drehen bewirkt größere
Änderungen der Werte, langsames Drehen ermöglicht die feine
Einstellung. Ist der gewünschte Wert erreicht, wird er mit dem Taster
"Auswahl / Quittung" bestätigt. Der Wert hört auf zu blinken und ist
gespeichert. Es sollten vor der Inbetriebnahme alle Werte einmal
überprüft werden. Die Anzeige wechselt nach 20 Sekunden
automatisch wieder in die Grundstellung.
Die Betriebsstunden und Pumpenstarts werden
kontinuierlich gezählt, ein Verstellen oder Rücksetzen
ist nicht möglich.
