ROMOLD ROM-CONTROL-204 PRO Betriebsanleitung
Mikrocontroller einzelpumpensteuerung
Inhaltszusammenfassung für ROMOLD ROM-CONTROL-204 PRO

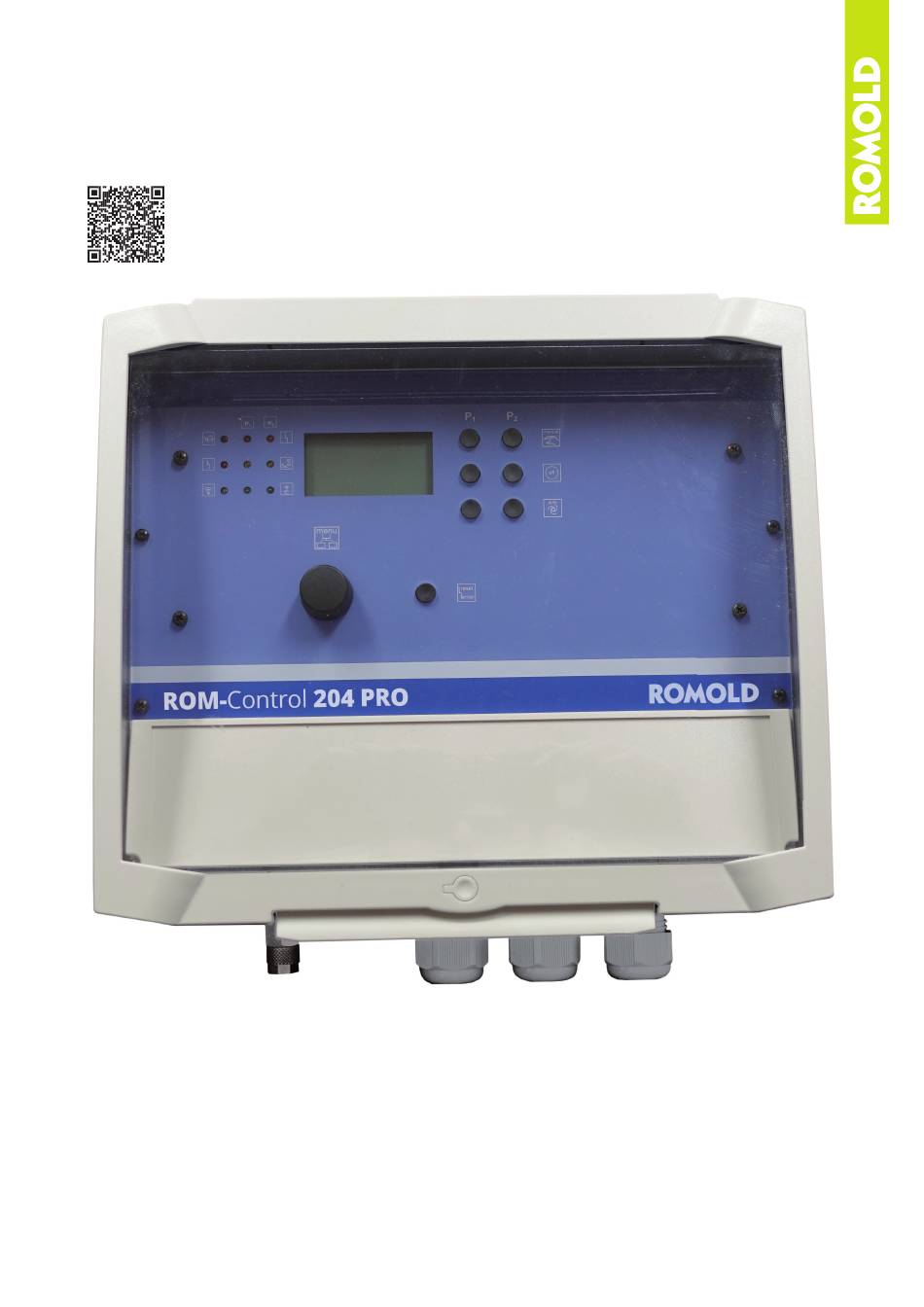

- Seite 1 BETRIEBSANLEITUNG ROM-CONTROL-204 PRO MIKROCONTROLLER EINZELPUMPENSTEUERUNG Betriebsanleitung „to go“, QR-Code einscannen. ROMOLD GmbH Sägewerkstraße 5 83416 Surheim Tel. 08654-4768-0 anlagenbau@romold.de www.romold.de Hotline: 08654-4768-68...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS ALLGEMEINES Über dieses Dokument Sicherheit WARN- UND SICHERHEITSHINWEISE Einsatzbereiche Personalqualifikation Sicherheitshinweise für den Betreiber 2.3.1 Elektrische Arbeiten 2.3.2 Sicherheits- und Warnhinweise zum Gebrauch des Akkus Gefahren bei Nichtbeachtung der Sicherheitshinweise Betriebsanleitung Eigenmächtiger Umbau und Ersatzteilversorgung Unzulässige Betriebsweisen Transport und Lagerung ALLGEMEINE PRODUKTBESCHREIBUNG, MERKMALE UND OPTIONALE FUNKTIONEN Produktbeschreibung Optionale Funktionen bzw. -
Seite 3: Allgemeines
Bitte lesen Sie die Sicherheitshinweise aufmerksam durch, bevor GEFAHR durch gefährliche Spannung! Sie das ROM-Control-204 PRO in Betrieb nehmen, um Schäden am Produkt zu vermeiden und möglichen Verletzungen vorzubeugen. Bei Arbeiten am offenen Schaltgerät besteht Lebensgefahr durch Halten Sie diese Sicherheitshinweise, bzw. Betriebsanleitung Stromschlag. -
Seite 4: Sicherheits- Und Warnhinweise Zum Gebrauch Des Akkus
PRODUKTBESCHREIBUNG und klären Sie die weitere Vorgehensweise mit ihm ab. - Der Akku enthält verdünnte Schwefelsäure (Gel). Verätzungsgefahr! Die Pumpensteuerung ROM-Control-204 PRO wird zur Niveau- Wenn aus einem beschädigten Akku Flüssigkeit ausläuft und regulierung von Flüssigkeitsständen eingesetzt. Der Füllstand wird diese mit der Haut oder Kleidung in Kontakt kommt, spülen Sie... -
Seite 5: Merkmale
MERKMALE EINSTELLVORGANG, BEDIENELEMENTE UND FUNKTIONSANZEIGEN - LCD Klartext Anzeige (Anzeige des Pegels und des Motorstroms mittels Bargraph) 4.1.1 BEDEUTUNG DER SYMBOLE AUF DER - thermische und elektrische Überwachung der Pumpe - Hand - 0 - Auto Funktionen FRONTBLENDE - Pumpenabschaltung über Ausschaltpunkt und Nachlauf - Quittierungstaster LED rot - Störung / Hochwasseralarm LED rot - Störung / Hochwasseralarm... -
Seite 6: Bedienelemente
BEDIENELEMENTE FUNKTIONSANZEIGE ÜBER LEUCHTDIODEN Durch das Betätigen des Digitalpotentiometers Durch das Betätigen des Digitalpotentiometers können alle Einstellungen, sowie Fehlermeldungen, können alle Einstellungen, sowie Fehlermeldungen, LED - rot LED - rot = Hochwasseralarm, = Hochwasseralarm, Betriebsstunden, Anzahl Pumpenstarts und Betriebsstunden, Anzahl Pumpenstarts und Störung Störung Motorstrom abgefragt werden. -
Seite 7: Das Einstellmenü
DAS EINSTELLMENÜ TABELLE DER EINSTELLMÖGLICHKEITEN Die folgende Tabelle zeigt die Einstellmöglichkeiten. In der oberen Zeile des Displays erscheint die Option, in der unteren Zeile ist der Wert zu sehen der geändert werden kann. 1. Zeile im Display Einstellmöglichkeit Erklärung Letzte Störung 1-4 Wert löschen Die letzte 4 Fehler bleibt Nullspannungssicher gespeichert und können in der Position „Letzte Störung 1“... -
Seite 8: Ergänzung Zu Einzelnen Punkten Im Einstellmenü
ERGÄNZUNGEN ZU EINZELNEN PUNKTEN 5.2.8 INSPEKTION IM EINSTELLMENÜ Die ROM-Control-204 PRO kann eine Meldung auf dem Display ausgeben, wenn eine Wartung erfolgen soll. 5.2.1 VERZÖGERUNG Die Einstellmöglichkeiten sind 90, 180 oder 365 Tage. Die Funktion kann an dieser Stelle im Menü auch Die eingestellte Verzögerung wird nur nach einem Stromausfall aktiv... -
Seite 9: Service - Mode
DATEN IM- UND EXPORT Im Auslieferungszustand ist der Service-Mode aktiviert, d.h. alle Einstellungen können geändert werden. Die ROM-Control-204 PRO bietet die Möglichkeit Wenn der Service-Mode im Menü abgeschaltet wird, können die Konfigurationsdateien zu schreiben und einzulesen: Einstellungen mit dem Digitalpotentiometer nur noch abgefragt werden. -
Seite 10: Fehlermeldungen, Mögliche Störungen, Abhilfe
FEHLERMELDUNGEN, MÖGLICHE STÖRUNGEN UND ABHILFE FEHLERMELDUNGEN IM DISPLAY Meldung im Display mögliche Ursache Abhilfe P1: Therm. Stör.1 Der Reglerkontakt der Wenn die eingesetzte Pumpe nicht über den entsprechenden WSK* verfügt, P2: Therm. Stör.1 entsprechenden Pumpe hat ausgelöst muss die Funktion im Menü abgeschaltet werden (siehe Absatz 5.2.9 Abschnitt Th. -
Seite 11: Die Einstellungen Im Menü Lassen Sich Nicht Verändern
Abkühlen wieder freigibt (Reglerkontakt), werden an den Klemmen 17/18 und 20/21, die Bimetallkontakte die die Die Steuerung ROM-Control-204 PRO befindet sich in einem Pumpe erst nach der Quittierung freigeben (Begrenzerkontakt), Schaltkasten mit den Abmessungen 270 x 264 x 144 mm werden an den Klemmen 18/19 und 21/22 auf der oberen (H x B x T mit Verschraubungen und Luftanschluss). -
Seite 12: Störmeldeausgänge
7.4 - 9 ELEKTRISCHER ANSCHLUSS DER ANSCHLUSSBEISPIELE FÜR DEN STÖRMELDEAUSGÄNGE UND DER BETRIEB DES SCHALTGERÄTES SIGNALEINGÄNGE (SIEHE SEITE XIV-XV) MIT SCHWIMMSCHALTERN Im Display wird angezeigt welcher Schalter geschlossen ist. STÖRMELDEAUSGÄNGE Es müssen immer Schließer verwendet werden. Im Menü unter „Niveau-Steuerung“ muss „Schwimmschalter“ ausgewählt werden. -
Seite 13: Netzunabhängiger Alarm
NETZUNABHÄNGIGER ALARM (OPTION) 10.0 TECHNISCHE DATEN Der interne 12 V Akku dient als netzunabhängiger Alarm. Betriebsspannung: 3 ~ 400V (L1, L2, L3, N, PE) Als Alarm wird ein akustisches Dauersignal ausgegeben. Frequenz 50 / 60 Hz Zusätzlich liegt bei jeder Störung an der +/- Klemme eine Spannung Steuerspannung: 230V / AC von 12V DC an. -
Seite 14: Anhang
11.0 ANHANG Klemmenanschlusspläne Achtung! Bei Anschluss von 1~ Motoren beträgt die maximale Anschlussleistung 2,4 KW! - Seite 15 Relaisausgänge, Signaleingänge und Analogausgänge...
- Seite 16 A=215 mm B=210 mm o = 5,0mm...
