7.6 Vgradnja namizne kuhinjske nape

• Izdelek lahko priključi le pooblaščeni strokovnjak v
skladu z lokalnimi predpisi. Enako velja za priključke
za odvajanje zraka. Inštalater je odgovoren za
pravilno delovanje na mestu namestitve!
• Pri vgradnji upoštevajte ustrezne gradbene predpise
držav in ponudnikov električne energije.
• Namizno kuhinjsko napo lahko uporabljate v načinu
odvajanja in kroženja zraka.
• Izpuh odvedite navzven s pomočjo za ta namen
predvidenega prezračevalnega jaška ali skozi steno.
• Izpuha ni dovoljeno odvesti v kamin. Če ste v dvomih,
se posvetujte z lokalnim dimnikarjem.
• Če se v bližini namizne kuhinjske nape nahaja kamin
(oglje, les, olje ali plin), potem je treba poskrbeti za
zadosten dovod zraka, drugače obstaja nevarnost
zastrupitve. Varno delovanje namizne kuhinjske nape
je zagotovljeno, če podtlak, ki ga sprosti namizna
kuhinjska napa, ne presega 0,04 mbar (4 Pa),
v prostor pa se lahko dovede zadostna količina
dovodnega zraka.
• Napeljava za odvajanje zraka mora ustrezati
požarnemu razredu B 1 DIN 4102.
• Pazite, da ne zmanjšate minimalne nazivne širine
priključnih nastavkov naprave.
• Vedno je treba uporabiti sistem, ki je priporočen za
odvajanje zraka in je združljiv z namizno kuhinjsko
napo. Za optimalno odvajanje zraka priporočamo
uporabo sestavnih delov
• Nazivni premer prezračevalne cevi ne sme biti manjša
od 150 mm.
• Izpušni vodi morajo biti čim krajši, ne smejo biti
nameščeni v 90-stopinjskem kotu, temveč v mehkih
lokih in brez zmanjšanja prečnega prereza.
• Nikoli ne izberite premera cevi, ki je manjši od
150 mm. 50 cm pred modulom kuhinjske nape ni
dovoljeno polagati lokov/kotov.
• Med dvema lokoma/kotoma je vedno treba vstaviti
raven kos dolžine pribl. 50 cm.
• Stenske omarice, kot tudi izrez na obrobi podnožja,
morajo v prečnem prerezu ustrezati vsaj izpušnem
vodu. Na voljo mora biti izhodna odprtina velikosti vsaj
500 cm². Zaključne letve skrajšajte v višino ali naredite
ustrezne odprtine.
• Pri namestitvi bodite pozorni, da je možno dostopati
do prezračevalne enote tudi po končani vgradnji
kuhinje.
• Če je potrebno, je treba prestaviti nogice kuhinjskih
omaric.
OPOMBA
V načinu kroženja zraka je treba poskrbeti
za zadostno prezračevanje in odzračevanje,
da se odvede vlaga v zraku.
Navodila za montažo
7.7 Priklop okenskega kontakta/relejnega
priključka
Pozor! Priključek za okenski kontakt in relejni priključek je
pod napetostjo!
Poškodbe oseb zaradi električnega udara!
Pred priključkom stikalnega sistema kuhališče ločite od
električnega napajanja.
Priključitev lahko izvede le pooblaščeni strokovnjak!
Upoštevati je treba opombe pod točko 7.8 Električni
priključek!

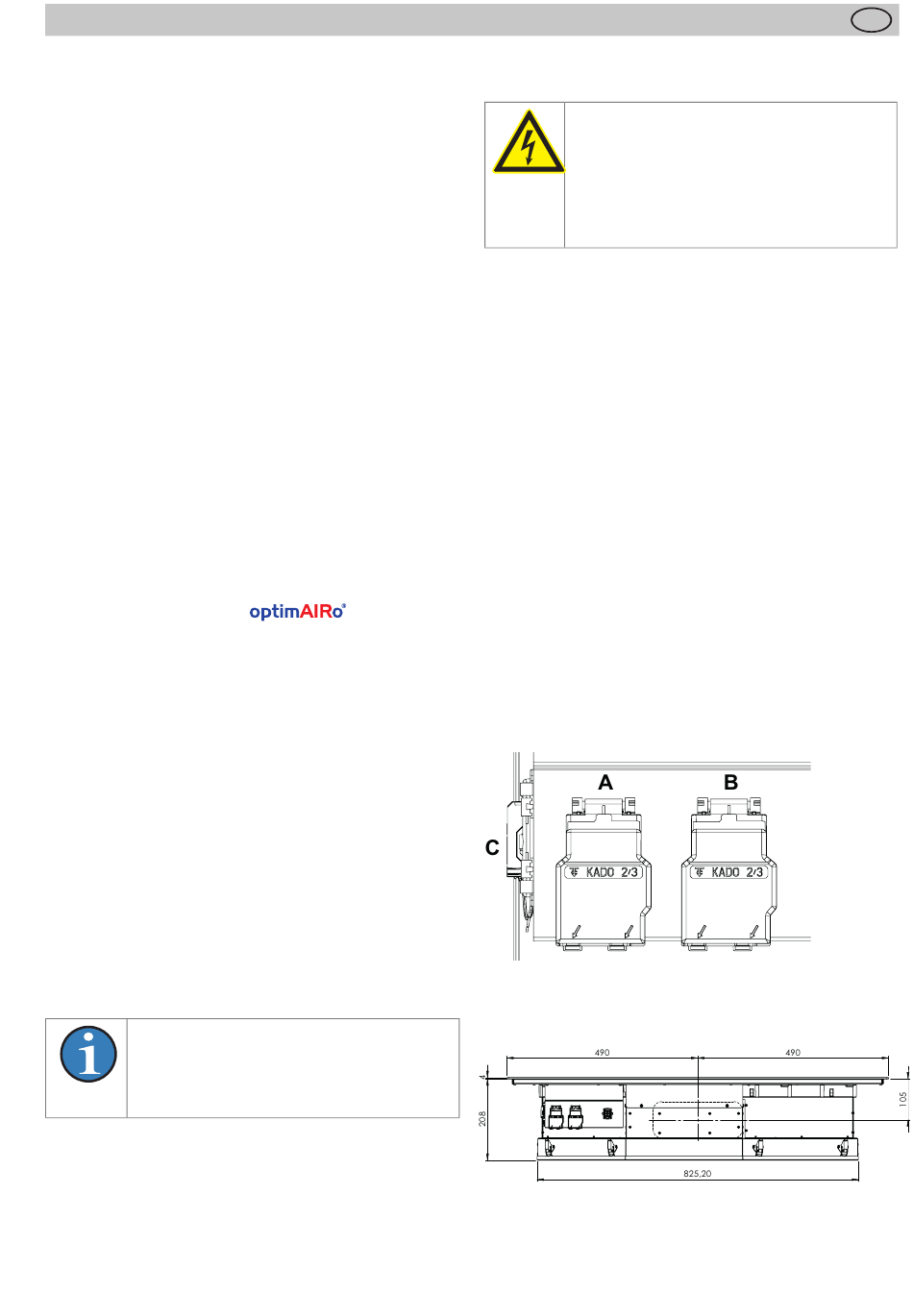

Okensko kontaktno stikalo (A)
Enosmerna napetost 16 V, maks. 20 V DC
Na kontaktno zanko se lahko priključijo samo odobrena
okenska kontaktna stikala z brezpotencialnim kontaktom.
Če je okno odprto, mora biti kontakt zaprt.
Relejni priključek (B)
.
Preklopna zmogljivost maks. 240 V, 4 A
Brezpotencialni kontakt releja
Električna vtičnica (C)
Pogled od spredaj
OPOZORILO PRED ELEKTRIČNO
ENERGIJO!
ŽIVLJENJSKO NEVARNO!
V bližini tega simbola so nameščeni deli,
ki prevajajo tok. Pokrove, ki so označeni s
tem simbolom, lahko odstrani le kvalifi cirani
električar.
