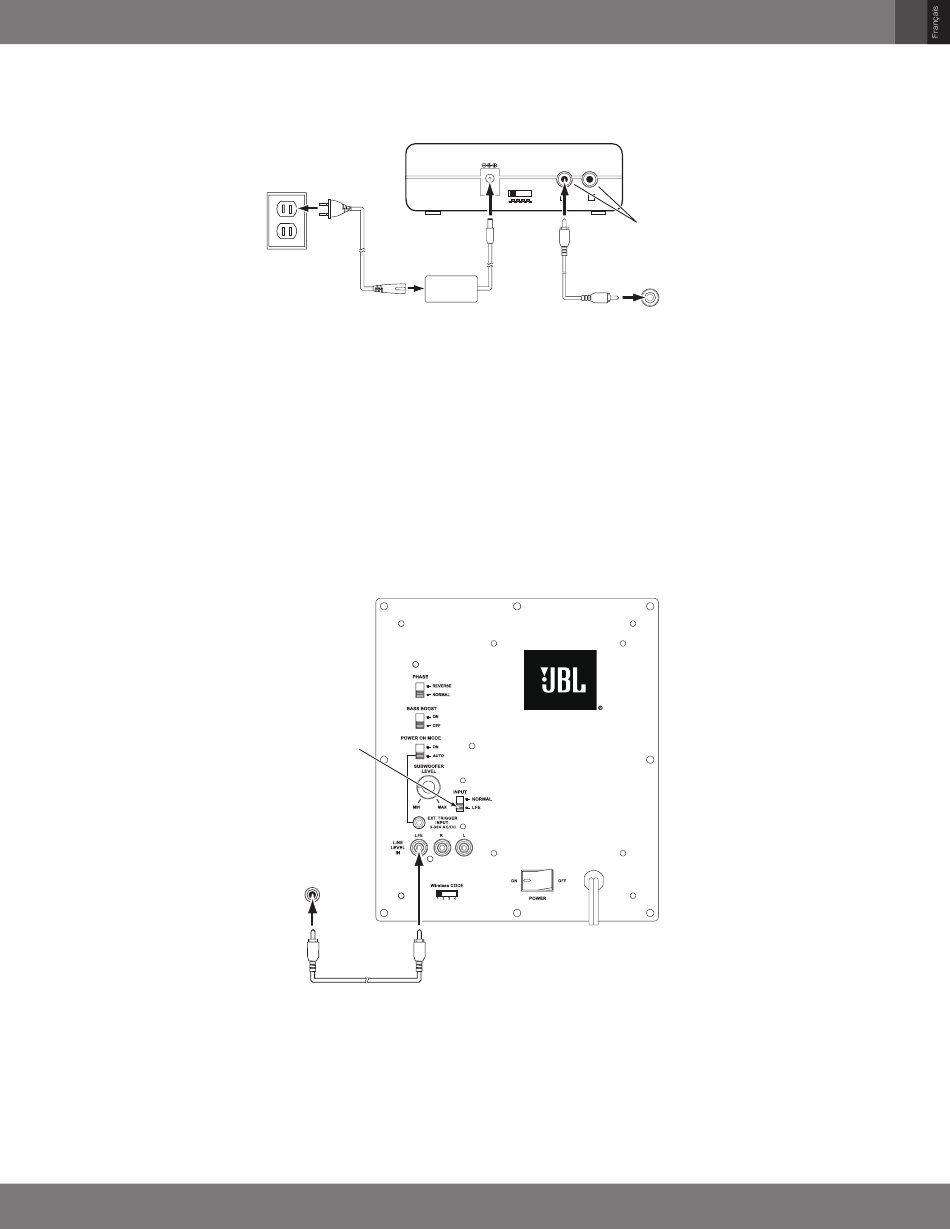

BranCHeMenT Du CaIssOn De GraVes

SANS FIL :
1. Branchez le câble LFE fourni entre la sortie de caisson de graves de votre processeur ou récepteur et l'un des connecteurs d'entrée de
l'émetteur.
Si votre récepteur/processeur n'a pas de sortie dédiée au caisson de graves, mais dispose d'un jeu de sorties ligne de niveau préamplificateur
(commandées en volume), utilisez un câble audio stéréo (non fourni) pour les connecter aux deux connecteurs d'entrée de l'émetteur.
2. Branchez l'alimentation de l'émetteur fournie sur ce connecteur d'alimentation et dans une prise secteur murale.
3. Réglez les commutateurs de code sans fil de l'émetteur et du caisson de graves sur la même position.
CÂBLAGE :
Au lieu d'utiliser le fonctionnement sans fil, vous pouvez connecter le caisson de graves de façon conventionnelle, en utilisant le câble audio fourni.
REMARQUE : Vous pouvez utiliser simultanément le sans fil et le câblage pour connecter le caisson de graves à deux sources différentes.
Cependant, si vous activez les deux sources, le caisson de graves diffusera leurs basses fréquences simultanément.
BRANCHEMENT DU CAISSON DE GRAVES À UN RÉCEPTEUR OU À UN PRÉAMPLIFICATEUR/PROCESSEUR À SORTIE DE CAISSON
DE GRAVES DÉDIÉE
Utilisez cette méthode d'installation pour les récepteurs et les préamplificateurs/ processeurs qui disposent d'une sortie de caisson de graves
dédié.
Utilisez le câble LFE fourni pour connecter le connecteur d'entrée LFE niveau ligne du caisson de graves à la sortie de caisson de graves dédiée
(ou à la sortie LFE) de votre récepteur audio/vidéo ou préamplificateur/processeur. Réglez le commutateur de mode d'entrée du caisson de graves
sur la position « LFE ».
Configurez le menu de configuration de votre récepteur ou préampli/processeur pour « Subwoofer activé ». Après avoir effectué tous les autres
branchements, branchez le cordon secteur du caisson de graves dans une prise secteur fonctionnelle.
Alimentation
Alimentation
Cordon CA
Réglez le
commutateur de
mode d'entrée
sur « LFE »
SORTIE
SUBWOOFER
Câble LFE (inclus)
12
DC 5V
WIRELESS CODE
R INPUT L
1 2 3 4
Utiliser
l'un des
connecteurs
SUBWOOFER/
Câble LFE
LFE OUT
(inclus)
SUB80P
