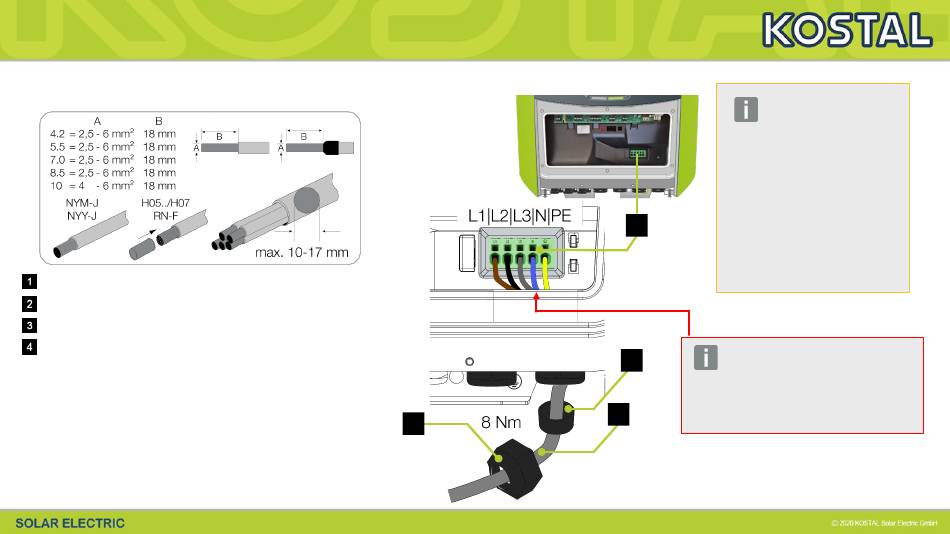

AC Netzleitung im Gerät anschließen
6.
Die Netzleitung
(2)
von der Unterverteilung zum Wechselrichter fachgerecht verlegen.
AC-Anschlussklemme
AC-Netzleitung
Dichtring
Überwurfmutter
7.
Die Netzleitung
(2)
in den Wechselrichter einführen und mit
Dichtring
(3)
und Überwurfmutter
Überwurfmutter mit dem vorgegebenen Drehmoment
anziehen. Anzugsdrehmoment: 8 Nm (M25)
8.
Bei nicht den nicht verwendeten Verschraubungen den
Dichtring in den Verschraubungen belassen.
Zertifizierungsschulung – KOSTAL Solar Speichersystem V4.0
(4)
abdichten.
4
Folie 14
WICHTIGE
INFORMATION
Es können sowohl eindrähtige
(Typ NYM-J und NYY-J) als auch
feindrähtige Kabel (Typ
H05../H07RN-F) verwendet
werden.
1
Bei der Verwendung von
feindrähtigen Kabeln, sind
Aderendhülsen zu verwenden.
Hierbei ist darauf zu achten, dass
die Kontaktfläche 18mm beträgt.
WICHTIGE INFORMATION
3
Der PIKO IQ und der PLENTICORE plus
Wechselrichter benötigen auf
N-Leiter aus dem AC-Netz damit die Gerät
2
funktionieren.
Stand: 24.01.2020
jeden Fall
den
