HDC110IN/1
Cooker Hood
Instruction Manual
ENGLISH(EN) --------------------------------------------------------------------------- page 001
PORTUGUESE(PT) -------------------------------------------------------------------- page 018
DEUTSCH(DE) -------------------------------------------------------------------------- Seite 039
NEDERLANDS(NL) -------------------------------------------------------------------- page 056
FRANÇAIS(FR) -------------------------------------------------------------------------- page 073
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hoover HDC110IN/1
Inhaltszusammenfassung für Hoover HDC110IN/1
- Seite 18 HDC110IN/1 Exaustor Manual de instruções...
- Seite 39 HDC110IN/1 Dunstabzugshaube Bedienungshandbuch...
-
Seite 40: Inhaltsverzeichnis
Inhalt 1 ................. Sicherheitshinweise 2 ................. Installation 3 ................. Inbetriebnahme der Abzugshaube 4 ................. Fehlerbehebung 5 ................. Wartung und Reinigung 6 ................. Umweltschutz... -
Seite 41: Sicherheitshinweise
SICHERHEITSHINWEISE Dieses Handbuch beschreibt die ordnungsgemäße Installation und Verwendung der Dunstabzugshaube. Lesen Sie sich die Bedienungsanleitung daher sorgfältig durch, auch wenn Sie das Produkt bereits kennen. Heben Sie das Handbuch auch für zukünftige Nachschlagezwecke gut auf. Was Sie auf keinen Fall tun Nach der Installation einer Dunstabzugshaube oder eines anderen Kochdunstabzugs sollte der sollten:... - Seite 42 Was Sie immer tun sollten: Was Sie immer tun sollten: ⚫ ⚫ Töpfe und Pfannen beim Kochen auf einem Vorsicht: Das Gerät und dessen zugängliche Gasherd immer mit einem Deckel schließen. Teile können während des Betriebs sehr heiß ⚫ werden. Das Berühren dieser Teile Ist die Abzugshaube eingeschaltet, wird die Raumluft abgesaugt.
-
Seite 43: Installation

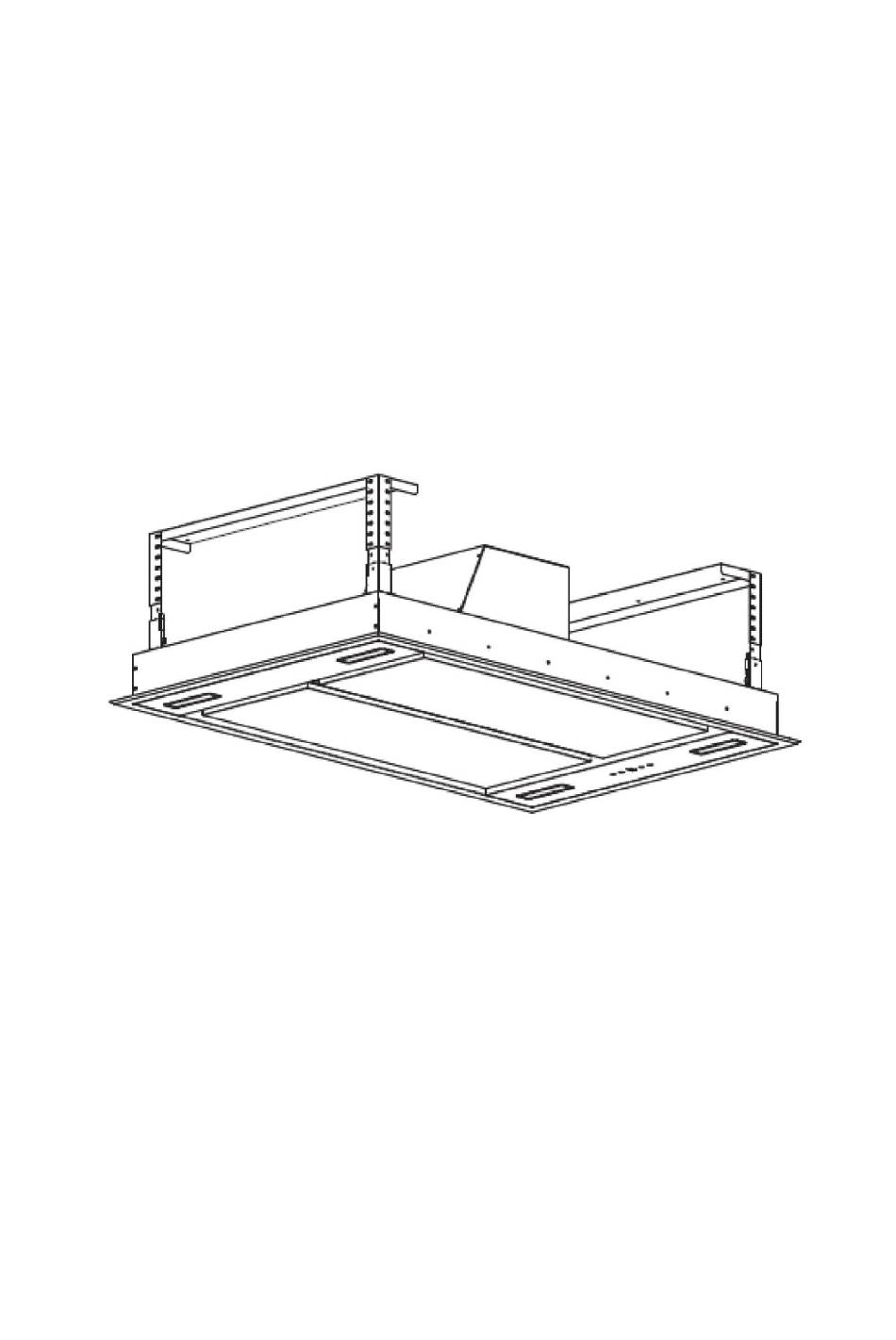

INSTALLATION (ABLUFT NACH DRAUSSEN) MONTAGE DER V-KLAPPE Wenn die V-Klappe „1“ nicht an der Abzugshaube montiert ist, montieren Sie die Hälften am Korpus. Die Abbildungen dienen lediglich der Veranschaulichung der Montage der V-Klappe. Der Auslass kann abhängig vom Modell und der Konfiguration variieren. Vorgehensweise für die Montage der V-Klappe 1: •... - Seite 44 Decke Deckenzierplatte Deckenzierplatte ϕ 8mm Loch Größe der Öffnung: 1055 x 655 mm Abb. 1 Abb. 2 Entsprechend der auf Bild 2 gezeigten Größe bohren Sie 14 Löcher mit einem Durchmesser von 8mm in die Decke, sobald die Installationshöhe bestimmt ist. 14 Stück Explosionsschrauben (oder 14 Stück ST6*40mm große Flachschrauben + 14 Stück Dübel) werden verwendet, um die beiden Hängebretter an der Decke zu befestigen.
- Seite 45 Siehe Bild 7, schrauben Sie die 4 ST4*8mm Schrauben an der Zierleiste ab und nehmen Sie die Leiste ab. Lösen Sie die 8 Sechskantschrauben an der Unterseite des Schranks und drehen Sie den Auslass um 90°/180°/270°, um die Richtung des Auslasses zu wählen, schrauben Sie anschließend die 8 Sechskantschrauben fest, um das Gehäuse gut zu befestigen;...
-
Seite 46: Tipps Für Die Montage Der Abzugshaube
nach oben; drehen Sie die Schraube des Winkeleisenbügels gegen den Uhrzeigersinn, bewegen Sie das Gehäuse leicht nach unten. Wenn Sie Position und Höhe kontrolliert haben, schrauben Sie mit einem Kreuzschraubendreher die Sicherheitsschraube fest. Siehe Abb. 13. Einstellschraube Sicherheits- schraube Abb. 12 Abb. -
Seite 47: Bedienfeld
Bedienfeld Verschiedene Tasten auf dem Bedienfeld führen unterschiedliche Funktionen aus (siehe Foto 1). Wenn Sie Ihre Dunstabzugshaube erstmalig an die Stromversorgung anschließen, schaltet sich die Hintergrundbeleuchtung des LCD-Displays ein. Wird nach 30 Sekunden keine Taste gedrückt, schaltet sich die Hintergrundbeleuchtung wieder aus. Foto 1 Lichttaste Drücken Sie die Lichttaste einmal, um das Licht der Dunstabzugshaube anzuschalten. -
Seite 48: Verringern Der Lüftergeschwindigkeit
Wenn der Motor in der Geschwindigkeitsstufe Medium2 läuft, können Sie die Taste drücken, um die Geschwindigkeit auf Medium1 zu erhöhen. Im LCD-Display wird die Geschwindigkeit „3“ angezeigt. Wenn der Motor auf Geschwindigkeitsstufe Medium1 läuft, können Sie die Taste drücken, um die Geschwindigkeit auf „Hoch“ zu ändern. Im LCD-Display wird die Geschwindigkeit „4“... -
Seite 49: Verbindung Zwischen Fernbedienung Und Gerät Herstellen
Verbindung zwischen Fernbedienung und Gerät herstellen Wird eine neue Fernbedienung erstmalig benutzt, muss zunächst eine neue Verbindung mit der Dunstabzugshaube hergestellt werden. Es ist möglich, mit einer Fernbedienung mehrere Dunstabzugshauben gleichzeitig zu bedienen. So stellen Sie eine Verbindung zwischen Fernbedienung und Dunstabzugshaube her Drücken Sie fünf Sekunden lang die Taste . -
Seite 50: Fernsteuerung
Fernsteuerung Beleuchtung Durch einmaliges Drücken wird das Licht eingeschaltet, durch erneutes Drücken ausgeschaltet. Die Lichttaste wird separat gesteuert und betrifft keine anderen Funktionen. Einschalten/Erhöhen der Lüftergeschwindigkeit Erstes Drücken, niedrige Geschwindigkeit Zweites Drücken, Geschwindigkeit Medium 2 Drittes Drücken, Geschwindigkeit Medium 1 Viertes Drücken, hohe Geschwindigkeit... -
Seite 51: Ausschalten/Senken Der Lüftergeschwindigkeit
Wenn die Dunstabzugshaube eingeschaltet ist und der Motor auf der Höchststufe oder Medium1 läuft, wird die Geschwindigkeit nach sieben Minuten automatisch auf Medium2 reguliert. Ausschalten/Senken der Lüftergeschwindigkeit Drücken Sie die Taste und der Motor schaltet in eine niedrigere Geschwindigkeit. Das LCD-Display zeigt die Geschwindigkeitsstufe an. -
Seite 52: Fehlerbehebung
FEHLERBEHEBUNG Fehler Mögliche Ursache Lösung Ventilator ist ausgeschaltet. Lüftergeschwindigkeit auswählen. Licht an, aber Motor Lüfterschalter defekt. Kundendienstzentrum kontaktieren. läuft nicht. Motor läuft nicht. Kundendienstzentrum kontaktieren. Sicherungen wieder Stromsicherung ist durchgebrannt. einschalten/austauschen. Licht und Motor Stecken Sie das Netzkabel wieder funktionieren nicht. Netzstromkabel ist lose oder nicht in die Steckdose. -
Seite 53: Einsetzen Der Fettfilter
EDELSTAHL Die Oberfläche aus Edelstahl muss regelmäßig (z. B. wöchentlich) gereinigt werden, damit sie lange hält. Wischen Sie sie mit einem weichen Tuch trocken. Es kann ein spezieller Edelstahlreiniger verwendet werden. HINWEIS: Wischen Sie immer in der Richtung der Körnung des Edelstahls, sodass keine unschönen Kratzmuster entstehen. -
Seite 54: Austausch Der Lampe
Achtung bei Außenlüftung der Dunstabzugshaube: Wenn Sie die Luftrichtung oder wählen, müssen Sie den Filter und den Zierstreifen der Platte gemäß den Schritten „a“ und „b“ in Schritt 6 von INSTALLATION entfernen, um die Kohlefilter zu installieren und zu entfernen. 1. -
Seite 55: Umweltschutz
UMWELTSCHUTZ: Dieses Elektrohaushaltsgerät ist gemäß der EU-Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE, Waste Electrical and Electronic Equipment 2013) gekennzeichnet. Elektro- und Elektronik-Altgeräte enthalten umweltschädigende Substanzen (die ggf. eine negative Auswirkung auf die Umwelt haben) sowie (wiederverwendbare) Grundelemente. Daher ist es wichtig, Elektro- und Elektronik-Altgeräte spezifisch zu entsorgen, um alle schädlichen Substanzen zu entfernen und wiederverwendbare Teile zu recyceln. - Seite 56 HDC110IN/1 Afzuigkap Handleiding...
