Quick CHC1103 Installations- Und Benutzerhandbuch Seite 41

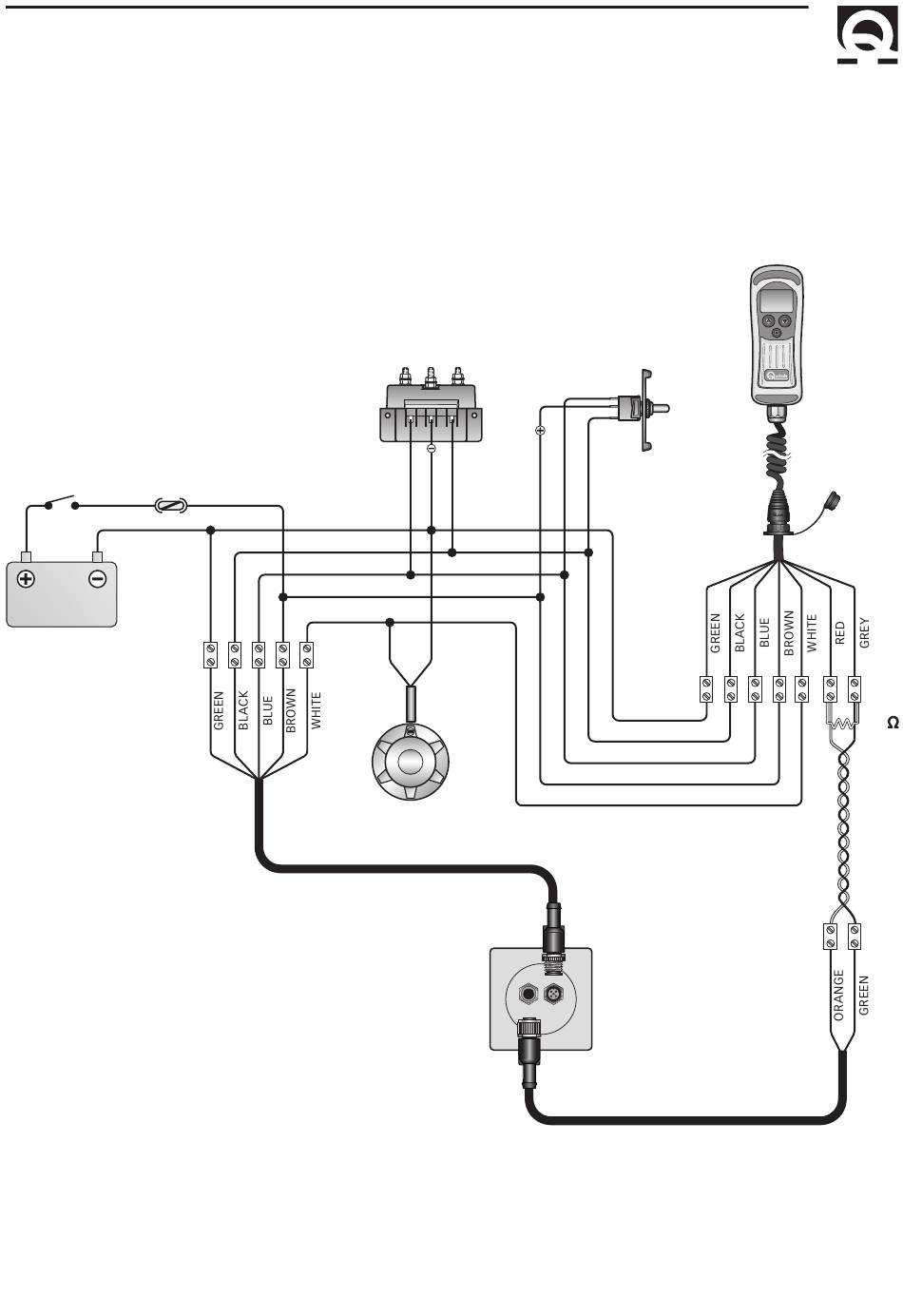

SCHALTPLAN DER ANSCHLÜSSE DARGESTELLT - ESQUEMA ELÉCTRICO
FUSE 4A
SWITCH
FAST
BATTERY
12/24 V
* OPTIONAL
CONTACTOR UNIT/
REVERSING CONTACTOR UNIT
UP DOWN
SENSOR
GYPSY
CHC1203
CHAIN COUNTER
CHAIN COUNTER
AUXILIARY
COMMAND
UP DOWN
* FNCH3CC00500A00
0.5M CHC3 CAN CABLE
CHC1103
120
