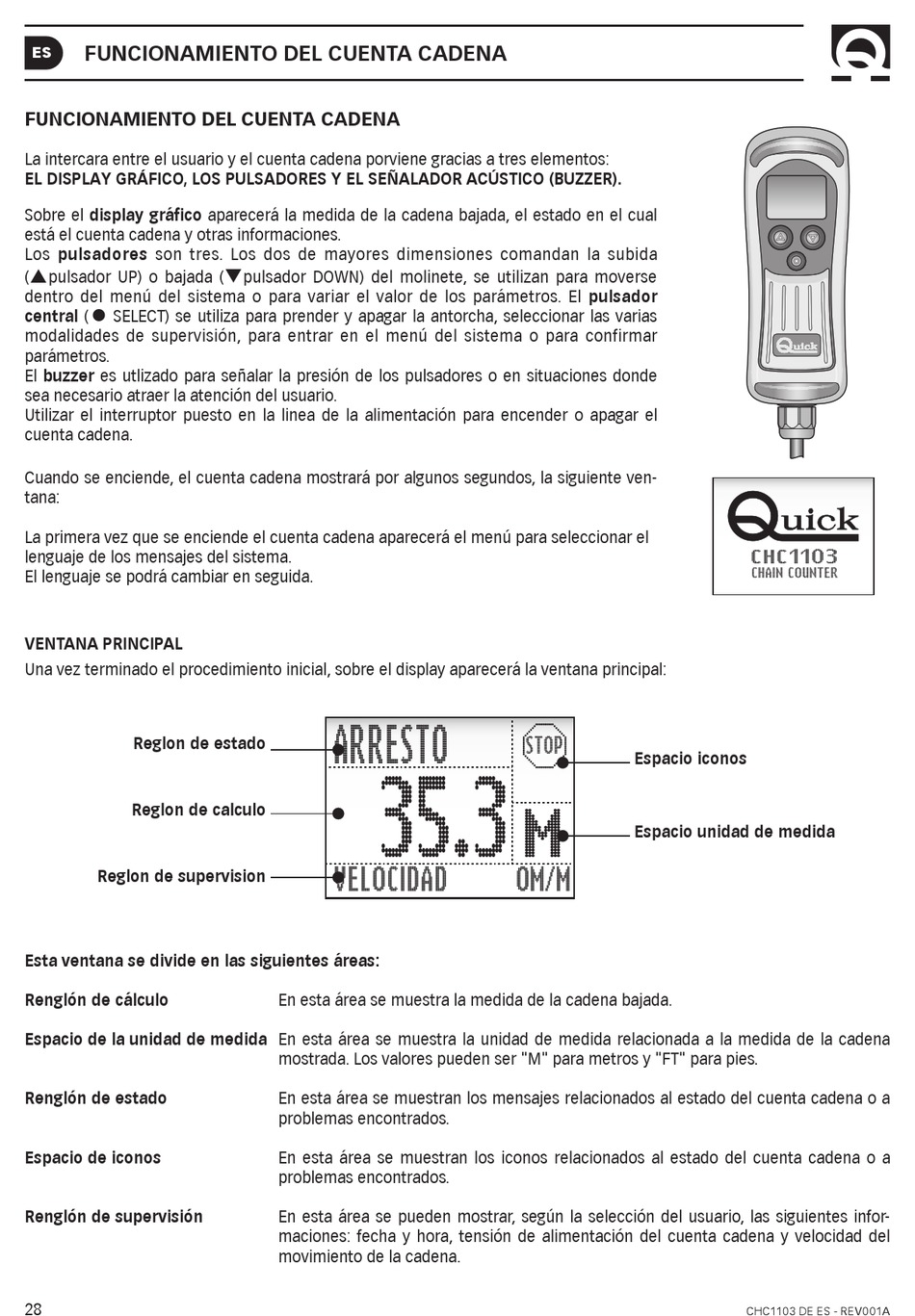

FUNCIONAMIENTO DEL CUENTA CADENA
ES
FUNCIONAMIENTO DEL CUENTA CADENA
La intercara entre el usuario y el cuenta cadena porviene gracias a tres elementos:
EL DISPLAY GRÁFICO, LOS PULSADORES Y EL SEÑALADOR ACÚSTICO (BUZZER).
Sobre el display gráfico aparecerá la medida de la cadena bajada, el estado en el cual
está el cuenta cadena y otras informaciones.
Los pulsadores son tres. Los dos de mayores dimensiones comandan la subida
p
(
pulsador UP) o bajada (
dentro del menú del sistema o para variar el valor de los parámetros. El pulsador
=
central (
SELECT) se utiliza para prender y apagar la antorcha, seleccionar las varias
modalidades de supervisión, para entrar en el menú del sistema o para confirmar
parámetros.
El buzzer es utlizado para señalar la presión de los pulsadores o en situaciones donde
sea necesario atraer la atención del usuario.
Utilizar el interruptor puesto en la linea de la alimentación para encender o apagar el
cuenta cadena.
Cuando se enciende, el cuenta cadena mostrará por algunos segundos, la siguiente ven-
tana:
La primera vez que se enciende el cuenta cadena aparecerá el menú para seleccionar el
lenguaje de los mensajes del sistema.
El lenguaje se podrá cambiar en seguida.
VENTANA PRINCIPAL
Una vez terminado el procedimiento inicial, sobre el display aparecerá la ventana principal:
Reglon de estado
Reglon de calculo
Reglon de supervision
Esta ventana se divide en las siguientes áreas:
Renglón de cálculo
Espacio de la unidad de medida En esta área se muestra la unidad de medida relacionada a la medida de la cadena
Renglón de estado
Espacio de iconos
Renglón de supervisión
28
q
pulsador DOWN) del molinete, se utilizan para moverse
ARRESTO
35.3
VELOCIDAD
En esta área se muestra la medida de la cadena bajada.
mostrada. Los valores pueden ser "M" para metros y "FT" para pies.
En esta área se muestran los mensajes relacionados al estado del cuenta cadena o a
problemas encontrados.
En esta área se muestran los iconos relacionados al estado del cuenta cadena o a
problemas encontrados.
En esta área se pueden mostrar, según la selección del usuario, las siguientes infor-
maciones: fecha y hora, tensión de alimentación del cuenta cadena y velocidad del
movimiento de la cadena.
STOP
Espacio iconos
M
Espacio unidad de medida
OM/M
CHC1103
CHAIN COUNTER
CHC1103 DE ES - REV001A
