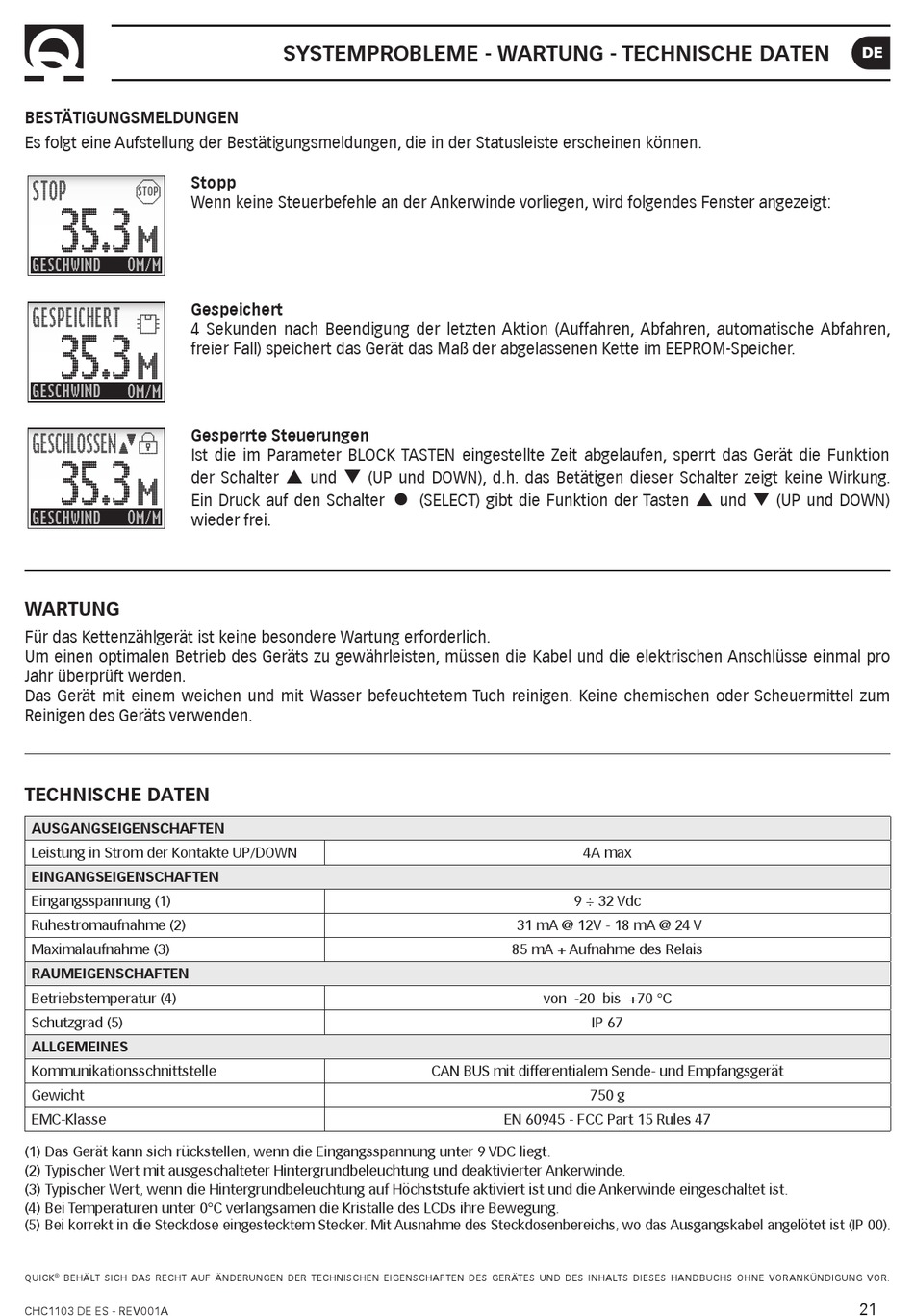

BESTÄTIGUNGSMELDUNGEN
Es folgt eine Aufstellung der Bestätigungsmeldungen, die in der Statusleiste erscheinen können.
Stopp
STOP
STOP
Wenn keine Steuerbefehle an der Ankerwinde vorliegen, wird folgendes Fenster angezeigt:
35.3
M
GESCHWIND 0M/M
Gespeichert
GESPEICHERT
4 Sekunden nach Beendigung der letzten Aktion (Auffahren, Abfahren, automatische Abfahren,
35.3
freier Fall) speichert das Gerät das Maß der abgelassenen Kette im EEPROM-Speicher.
M
GESCHWIND 0M/M
Gesperrte Steuerungen
GESCHLOSSEN
Ist die im Parameter BLOCK TASTEN eingestellte Zeit abgelaufen, sperrt das Gerät die Funktion
35.3
der Schalter
M
Ein Druck auf den Schalter
GESCHWIND 0M/M
wieder frei.
WARTUNG
Für das Kettenzählgerät ist keine besondere Wartung erforderlich.
Um einen optimalen Betrieb des Geräts zu gewährleisten, müssen die Kabel und die elektrischen Anschlüsse einmal pro
Jahr überprüft werden.
Das Gerät mit einem weichen und mit Wasser befeuchtetem Tuch reinigen. Keine chemischen oder Scheuermittel zum
Reinigen des Geräts verwenden.
TECHNISCHE DATEN
AUSGANGSEIGENSCHAFTEN
Leistung in Strom der Kontakte UP/DOWN
EINGANGSEIGENSCHAFTEN
Eingangsspannung (1)
Ruhestromaufnahme (2)
Maximalaufnahme (3)
RAUMEIGENSCHAFTEN
Betriebstemperatur (4)
Schutzgrad (5)
ALLGEMEINES
Kommunikationsschnittstelle
Gewicht
EMC-Klasse
(1) Das Gerät kann sich rückstellen, wenn die Eingangsspannung unter 9 VDC liegt.
(2) Typischer Wert mit ausgeschalteter Hintergrundbeleuchtung und deaktivierter Ankerwinde.
(3) Typischer Wert, wenn die Hintergrundbeleuchtung auf Höchststufe aktiviert ist und die Ankerwinde eingeschaltet ist.
(4) Bei Temperaturen unter 0°C verlangsamen die Kristalle des LCDs ihre Bewegung.
(5) Bei korrekt in die Steckdose eingestecktem Stecker. Mit Ausnahme des Steckdosenbereichs, wo das Ausgangskabel angelötet ist (IP 00).
QUICK
®
BE HÄLT SICH DAS RECHT AUF ÄN DE RUN GEN DER TECH NI SCHEN EI GEN SCHAF TEN DES GERÄTES UND DES IN HALTS DIE SES HAND BUCHS OH NE VO RAN KÜN DI GUNG VOR.
CHC1103 DE ES - REV001A
SYSTEMPROBLEME - WARTUNG - TECHNISCHE DATEN
p
q
und
(UP und DOWN), d.h. das Betätigen dieser Schalter zeigt keine Wirkung.
=
(SELECT) gibt die Funktion der Tasten
CAN BUS mit differentialem Sende- und Empfangsgerät
4A max
9 ÷ 32 Vdc
31 mA @ 12V - 18 mA @ 24 V
85 mA + Aufnahme des Relais
von -20 bis +70 °C
IP 67
750 g
EN 60945 - FCC Part 15 Rules 47
DE
p
q
und
(UP und DOWN)
