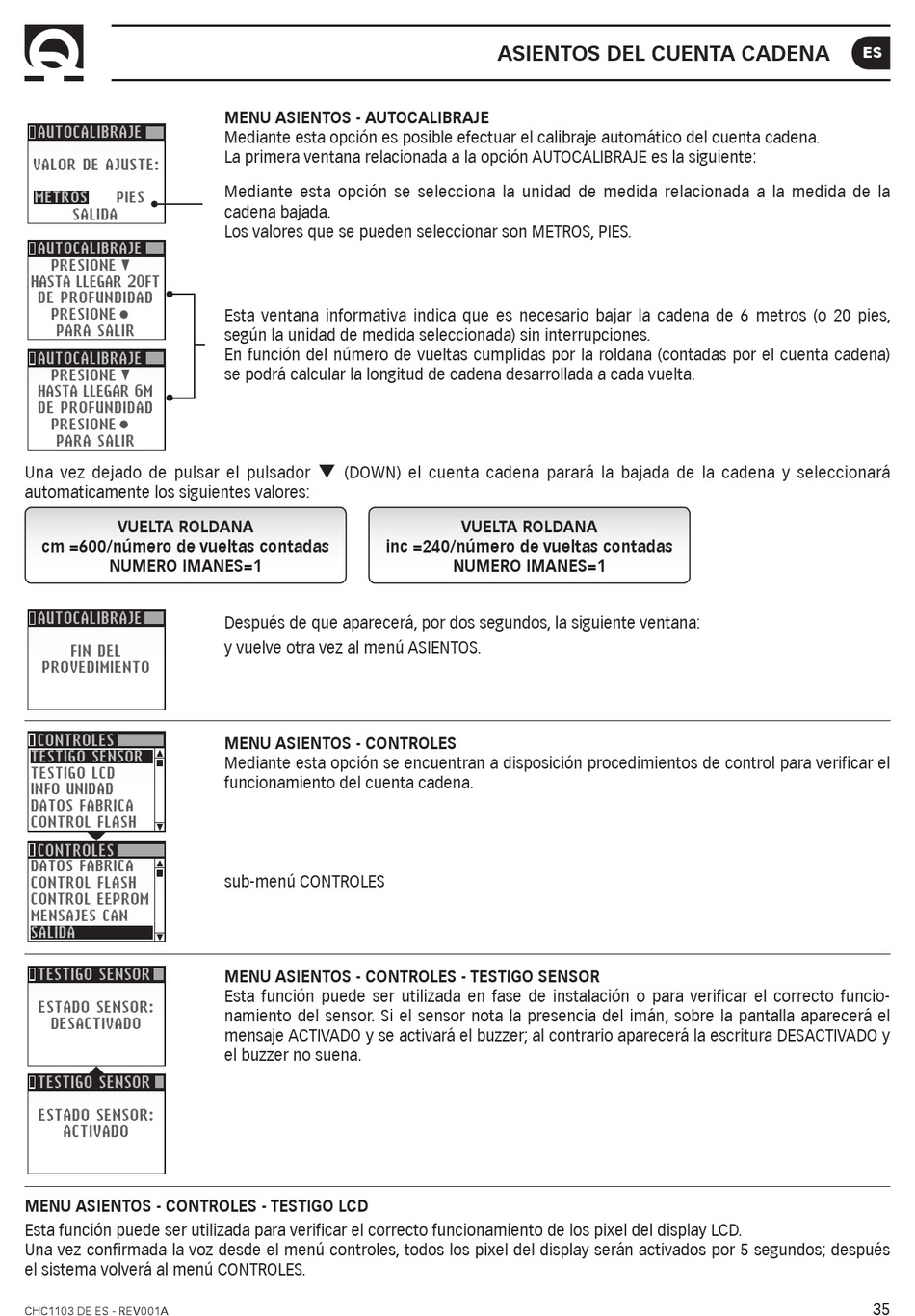

AUTOCALIBRAJE
VALOR DE AJUSTE:
METROS PIES
SALIDA
AUTOCALIBRAJE
PRESIONE
HASTA LLEGAR 20FT
DE PROFUNDIDAD
PRESIONE
PARA SALIR
AUTOCALIBRAJE
PRESIONE
HASTA LLEGAR 6M
DE PROFUNDIDAD
PRESIONE
PARA SALIR
Una vez dejado de pulsar el pulsador
automaticamente los siguientes valores:
VUELTA ROLDANA
cm =600/número de vueltas contadas
NUMERO IMANES=1
AUTOCALIBRAJE
FIN DEL
PROVEDIMIENTO
CONTROLES
TESTIGO SENSOR
TESTIGO LCD
INFO UNIDAD
DATOS FABRICA
CONTROL FLASH
CONTROLES
DATOS FABRICA
CONTROL FLASH
CONTROL EEPROM
MENSAJES CAN
SALIDA
TESTIGO SENSOR
ESTADO SENSOR:
DESACTIVADO
TESTIGO SENSOR
ESTADO SENSOR:
ACTIVADO
MENU ASIENTOS - CONTROLES - TESTIGO LCD
Esta función puede ser utilizada para verificar el correcto funcionamiento de los pixel del display LCD.
Una vez confirmada la voz desde el menú controles, todos los pixel del display serán activados por 5 segundos; después
el sistema volverá al menú CONTROLES.
CHC1103 DE ES - REV001A
MENU ASIENTOS - AUTOCALIBRAJE
Mediante esta opción es posible efectuar el calibraje automático del cuenta cadena.
La primera ventana relacionada a la opción AUTOCALIBRAJE es la siguiente:
Mediante esta opción se selecciona la unidad de medida relacionada a la medida de la
cadena bajada.
Los valores que se pueden seleccionar son METROS, PIES.
Esta ventana informativa indica que es necesario bajar la cadena de 6 metros (o 20 pies,
según la unidad de medida seleccionada) sin interrupciones.
En función del número de vueltas cumplidas por la roldana (contadas por el cuenta cadena)
se podrá calcular la longitud de cadena desarrollada a cada vuelta.
q
(DOWN) el cuenta cadena parará la bajada de la cadena y seleccionará
inc =240/número de vueltas contadas
Después de que aparecerá, por dos segundos, la siguiente ventana:
y vuelve otra vez al menú ASIENTOS.
MENU ASIENTOS - CONTROLES
Mediante esta opción se encuentran a disposición procedimientos de control para verificar el
funcionamiento del cuenta cadena.
sub-menú CONTROLES
MENU ASIENTOS - CONTROLES - TESTIGO SENSOR
Esta función puede ser utilizada en fase de instalación o para verificar el correcto funcio-
namiento del sensor. Si el sensor nota la presencia del imán, sobre la pantalla aparecerá el
mensaje ACTIVADO y se activará el buzzer; al contrario aparecerá la escritura DESACTIVADO y
el buzzer no suena.
ASIENTOS DEL CUENTA CADENA
VUELTA ROLDANA
NUMERO IMANES=1
