7.3 Maße und Gewichte

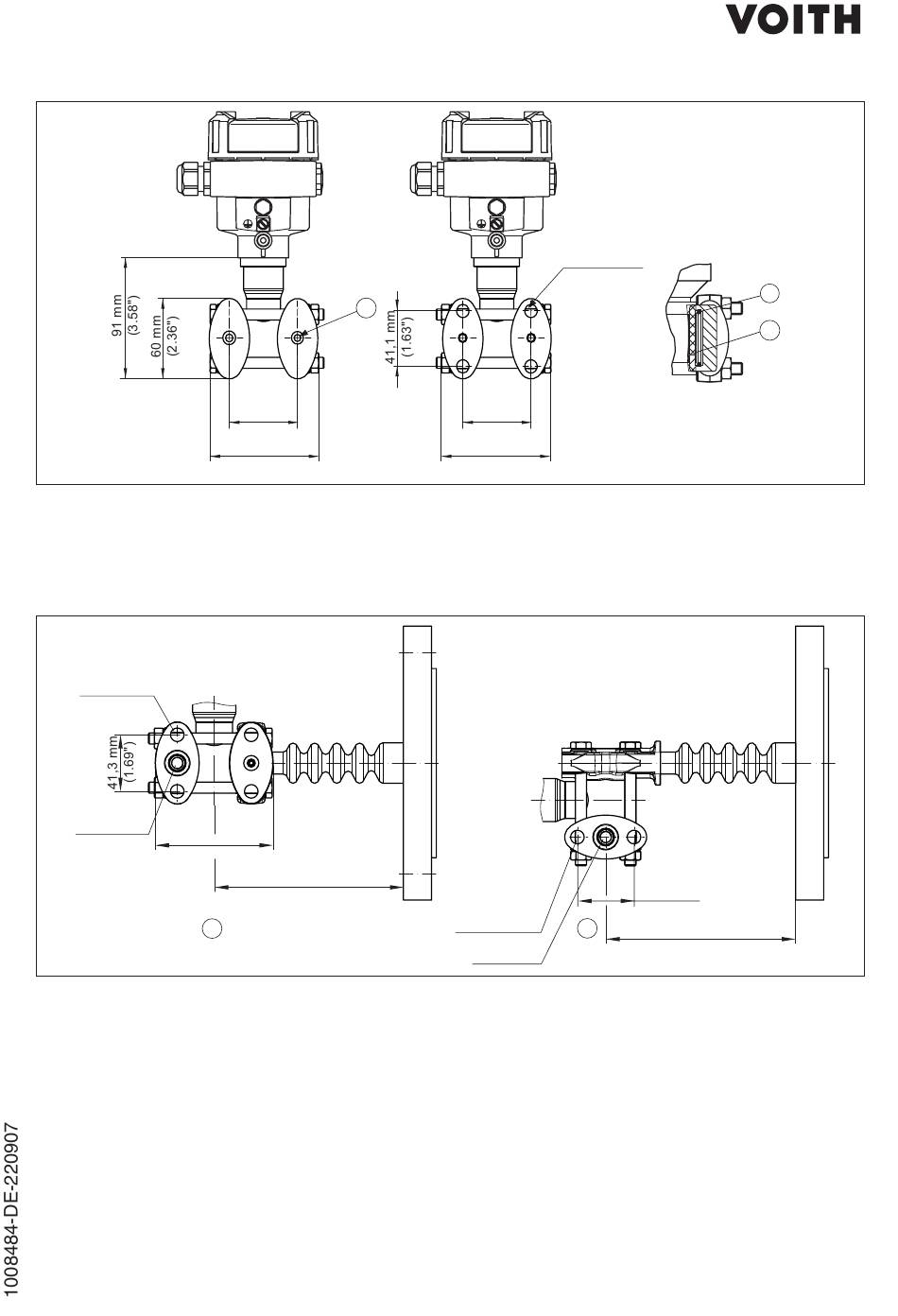

Abb. 21: Darstellungen links: Prozessanschluss OnC PressSens 185 vorbereitet für Druckmittleranbau. Darstel-
lung rechts: Lage der Kupferringdichtung
1 Für Druckmittleranbau
2 Kupferringdichtung
3 Membran
7/16-20 UNF
1/4-18 NPT
~ 86 mm
(~3.39")
Abb. 22: Prozessanschluss OnC PressSens 185 vorbereitet für Druckmittleranbau. Druckmittler an Hochdrucksei-
te starr angebaut
1 Druckmessumformer senkrecht (100 mm)
2 Druckmessumformer waagerecht (100 mm)
3 Für Druckmittleranbau Niederdruckseite
In den folgenden Tabellen sind neben den Abmessungen die typischen Werte für den Tempera-
turkoeffizienten "TK Prozess" aufgeführt. Die Werte gelten für Silikonöl und das Membranmaterial
316L. Für andere Füllöle sind diese mit dem TK-Korrekturfaktor des entsprechenden Füllöls zu
multiplizieren.
Der angegebene Nenndruck gilt für den Druckmittler. Der maximale Druck für die gesamte Messein-
richtung ist abhängig vom druckschwächsten Glied der ausgewählten Komponenten.
In den Tabellen sind die Gewichte der Druckmittler angegeben. Für das Gewicht des Transmitters
1
54 mm
(2.13")
86,1 mm
(3.39")
138 mm
(5.44")
1
Revision: 1.0 / 2022-09-07
7/16-20 UNF
54 mm
(2.13")
86,1 mm
(3.39")
2
7/16-20 UNF
1/4-18 NPT
2
3
41,3 mm
(1.69")
139 mm
(5.45")
27-40
