Druckmittler
Inhaltsverzeichnis
Sprungantwortzeit
•
Gruppe E
– ASME-Flansch 3" 150 lbs RF, 316/316L, Tubus: 2"/4"/6"/8"
80
60
40
20
0
–20
–40
0
1

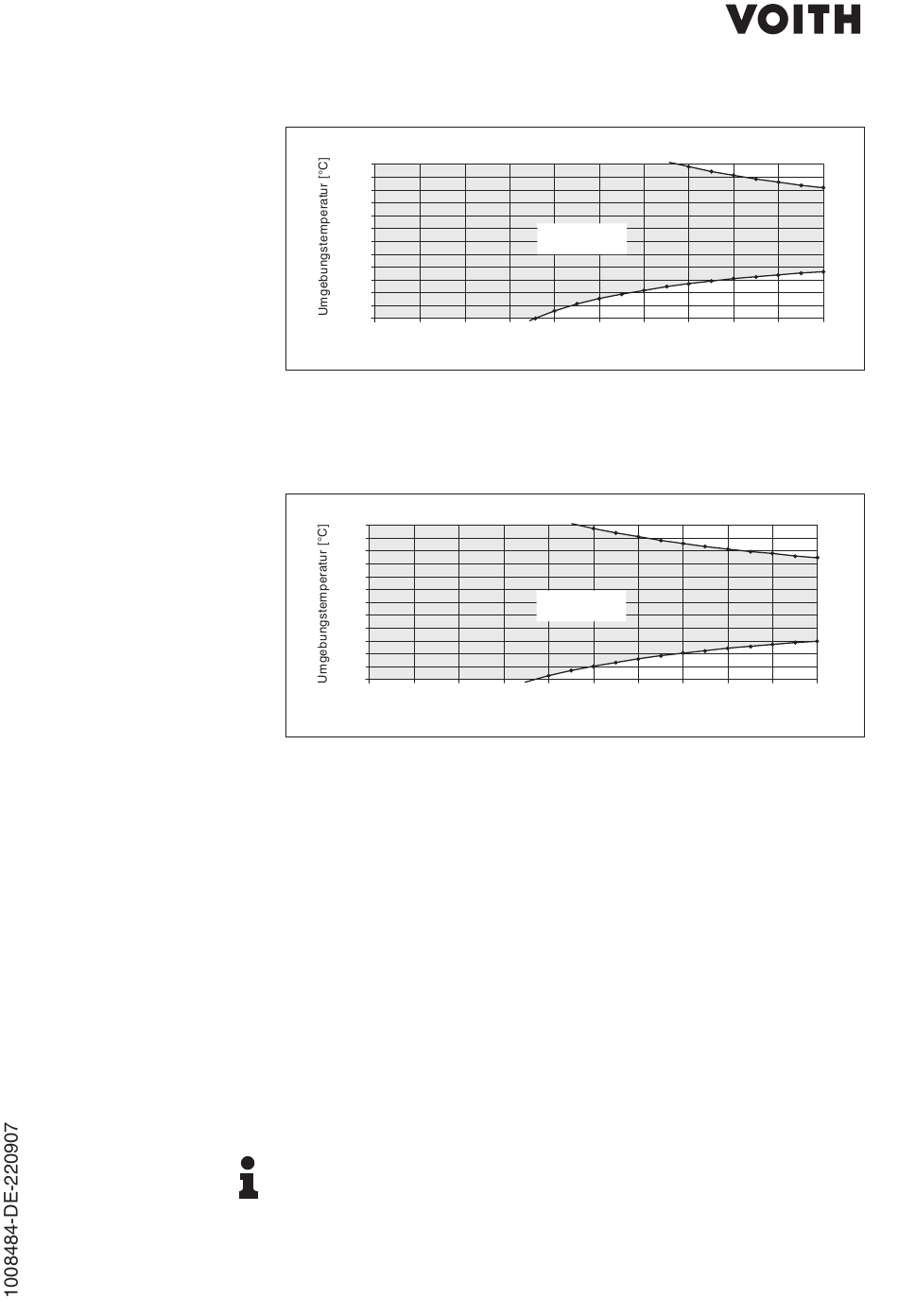

Abb. 6: Erlaubter Umgebungstemperaturbereich in Abhängigkeit von der Kapil-
larlänge für Druckmittler Gruppe E
•
Gruppe F
– DRD DN 50 (65 mm), PN 25, 316L
80
60
40
20
0
–20
–40
0
1
Abb. 7: Erlaubter Umgebungstemperaturbereich in Abhängigkeit von der Kapil-
larlänge für Druckmittler Gruppe F
4.3
Dynamisches Verhalten der Druckmittler
Die Viskosität des Füllöls, die Kapillarlänge sowie -innendurchmesser
beeinflussen den Reibungswiderstand. Je höher der Reibungswi-
derstand, desto länger die Sprungantwortzeit. Dazu beeinflusst das
Steuervolumen der Messzelle die Sprungantwortzeit. Je geringer das
Steuervolumen der Messzelle, desto geringer ist die Sprungantwort-
zeit.
Das folgende Diagramm zeigt Sprungantwortzeiten (T90) für die
verschiedenen Füllöle in Abhängigkeit von Messzelle und Kapillar-
Innendurchmesser. Die Werte sind in Sekunden pro Meter Kapillar-
länge angegeben und mit der tatsächlichen Länge der Kapillare zu
multiplizieren. Zusätzlich ist die Sprungantwortzeit des Messumfor-
mers zu berücksichtigen.
Hinweis:
Die Darstellung ist beispielhaft und dient zur Orientierung. Die
tatsächlich auftretenden Zeiten müssen für jeden Anwendungsfall
individuell ermittelt werden.
Revision: 1.0 / 2022-09-07
Gruppe E
erlaubter
Einsatzbereich
2
3
4
5
Gruppe F
erlaubter
Einsatzbereich
2
3
4
5
6
7
8
9
Kapillarlänge [m]
6
7
8
9
Kapillarlänge [m]
10
10
