3.1.6.3 Einstellung der Handlüftung
Nach der eigentlichen Montage ist die Handlüftung noch einzustellen, damit sie die ihr zuge-
dachte Funktion erfüllen kann:
-
Anziehen der beiden Betätigungsschrauben (Pos. 21, Bild 3.2), bis die Ankerscheibe
(Pos. 6) beidseitig am Magnetgehäuse anliegt ➔ a = 0
-
Gleichmäßiges Zurückdrehen der beiden Betätigungsschrauben um das Maß Y bzw. um
X Umdrehungen gemäß 3.1.6.4
-
Sichern der Einstellposition durch Aufbringen von Sicherungslack im Bereich der Muttern
(Pos. 26) auf beiden Seiten der Bremse
3.1.6.4 Einstellwerte Handlüftung
Typ
BRE 5
FDS 08
BRE 10
FDS 10
BRE 20
FDS 13
Ohne besondere schriftliche Genehmigung von PRECIMA Magnettechnik GmbH darf
Ausgabe 05.2020
kein Teil dieser Dokumentation vervielfältigt oder Dritten zugänglich gemacht werden
Einstellmaß
Gewinde
Y
[mm]
1
M3
1
M4
1
M4

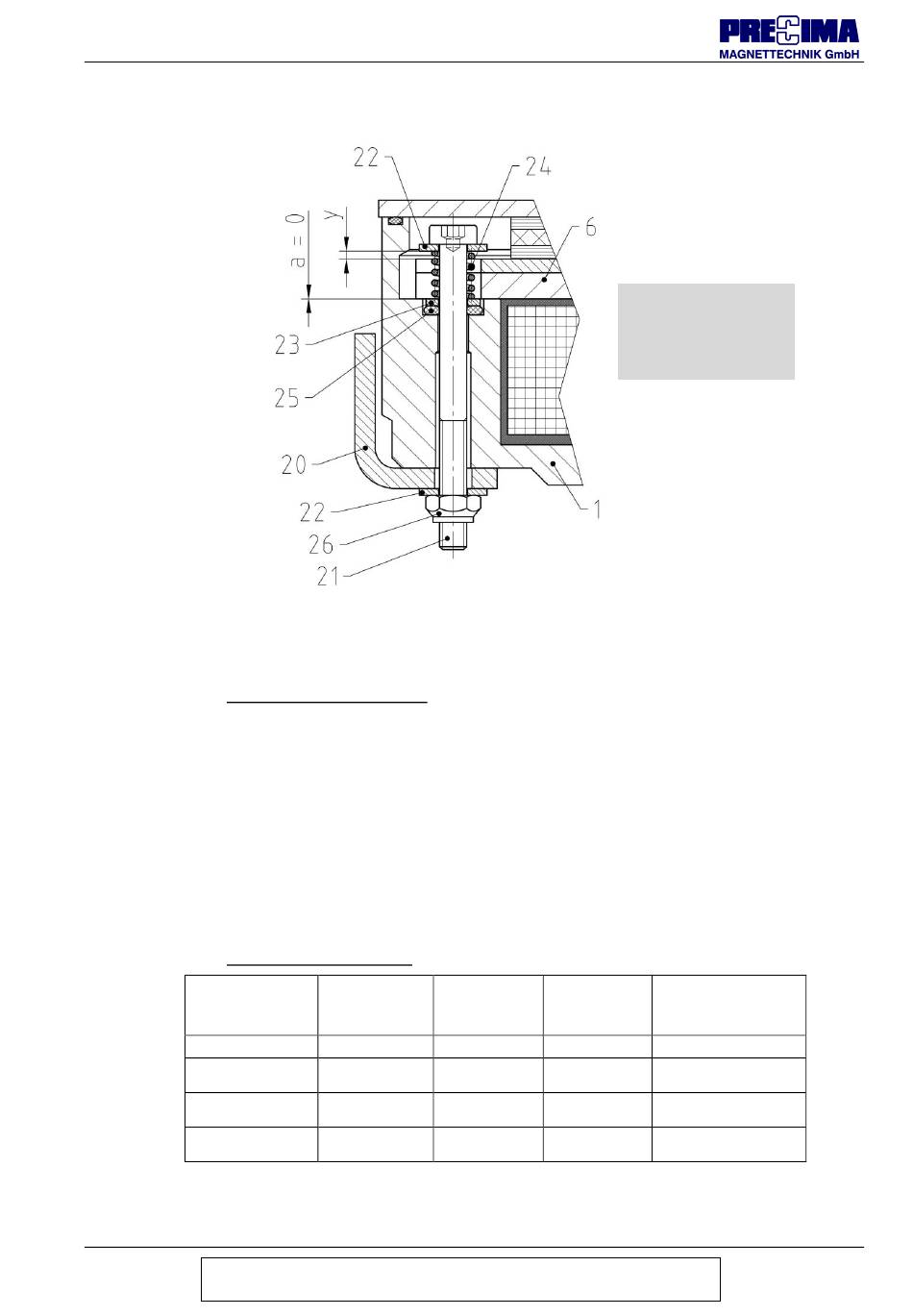

Bild 3.2:
Montage / Demontage
der Handlüftung
(versetzte
Schnittdarstellung)
Anzahl der
Gewinde-
Umdrehungen
steigung
X
[mm]
0,5
2
0,7
1,5
0,7
1,5
Seite
13
von 18
