Precima BRE 5 Betriebs- Und Montageanleitung
Federkraftbremsen
Inhaltsverzeichnis
Betriebs- und Montageanleitung BRE IP65 (Precima FDS)
Betriebs- und Montageanleitung
Federkraftbremsen BRE 5 ... BRE 20
Ohne besondere schriftliche Genehmigung von PRECIMA Magnettechnik GmbH darf
Ausgabe 05.2020
kein Teil dieser Dokumentation vervielfältigt oder Dritten zugänglich gemacht werden
für die elektromagnetisch gelüfteten
— Schutzart IP65 —
(Precima FDS 08 ... FDS 13)
1
Seite
von 18
Inhaltsverzeichnis
Verwandte Anleitungen für Precima BRE 5
Inhaltszusammenfassung für Precima BRE 5

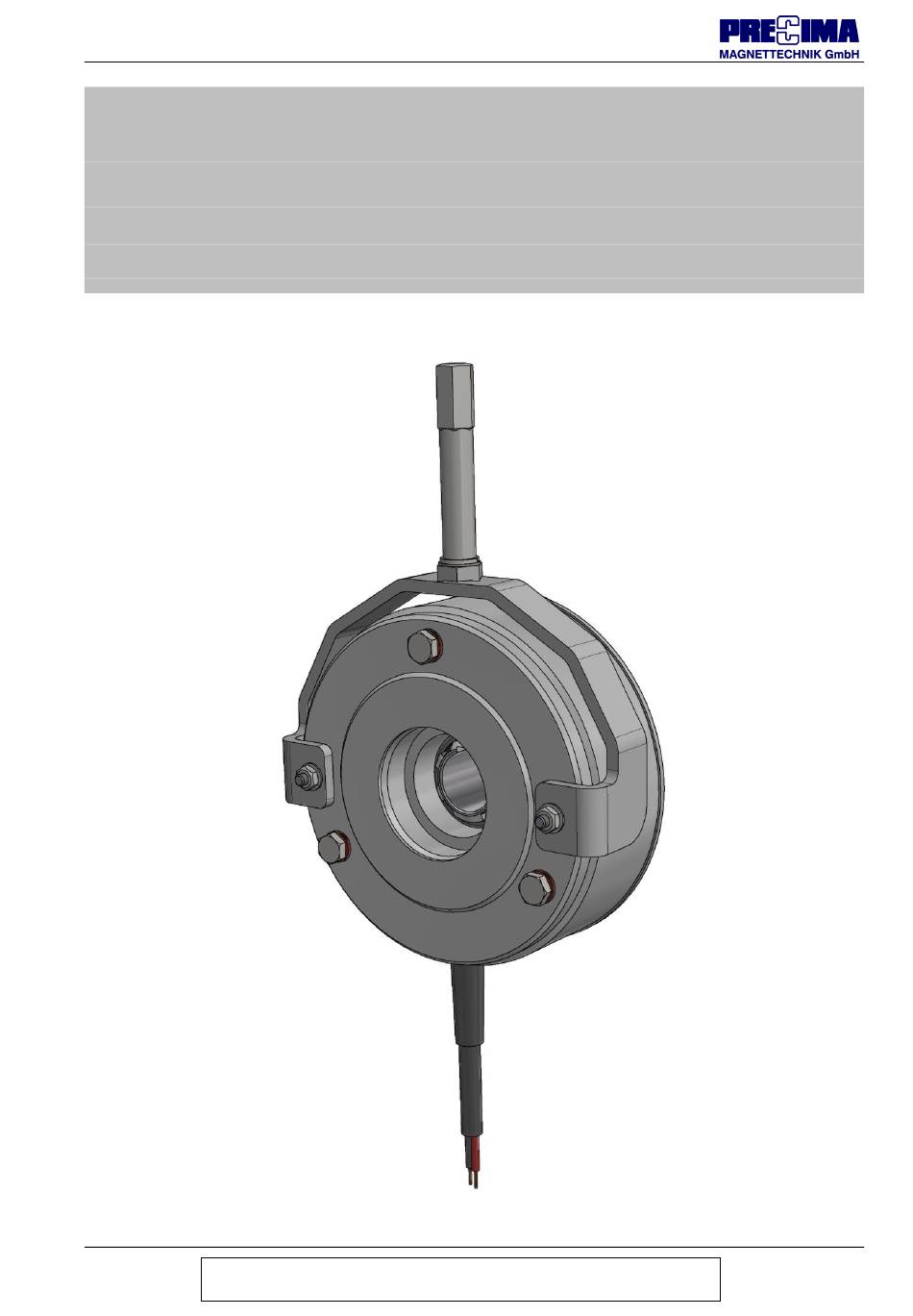

- Seite 1 Federkraftbremsen BRE 5 … BRE 20 — Schutzart IP65 — (Precima FDS 08 … FDS 13) Ohne besondere schriftliche Genehmigung von PRECIMA Magnettechnik GmbH darf Seite von 18 Ausgabe 05.2020 kein Teil dieser Dokumentation vervielfältigt oder Dritten zugänglich gemacht werden...
-
Seite 2: Inhaltsverzeichnis
5. Demontage / Austausch 5.1 Abbau der Bremse 5.2 Komponententausch 5.3 Bremsentausch / Entsorgung 5.4 Ersatzteile Ohne besondere schriftliche Genehmigung von PRECIMA Magnettechnik GmbH darf Seite von 18 Ausgabe 05.2020 kein Teil dieser Dokumentation vervielfältigt oder Dritten zugänglich gemacht werden... -
Seite 3: Vorbemerkungen
Kapitel 1 „Zu den Betriebs- und Montageanleitungen“ in der aktuellen Ausgabe der Allgemeinen Einführung (…) PRECIMA Federkraftbremsen. Wie dort angemerkt, ist in begründeten Zweifels- fällen die Fa. PRECIMA zu konsultieren. Ebenso können technische Fragen, Hinweise und Ver- besserungsvorschläge an die folgende Adresse gerichtet werden: Röcker Straße 16... -
Seite 4: Produktbeschreibung
*) V (= Verschlußkappe) nur bei nichtdurchgehender Welle L (= Dichtungslamelle) bzw. Option Abdichtung nur bei durchgehender Welle ➔ SKF-Dichtungslamelle mit ergänzender Abdichtung durch den Kunden Ohne besondere schriftliche Genehmigung von PRECIMA Magnettechnik GmbH darf Seite von 18 Ausgabe 05.2020... -
Seite 5: Typenschild
2.2.1 Besonderheiten der Bremse Ergänzend zur allgemeinen Beschreibung der Funktion der Bremse (siehe Allgemeine Einfüh- rung (…) PRECIMA Federkraftbremsen / Kapitel 3 „Aufbau und Funktionsweise“; vgl. 1.3) ist bei den Federdruckbremsen BRE IP65 (Precima FDS) die höhere Schutzart wesentlich: Diese Bremsen entsprechen durch ihr geschlossenes Gehäuse und den Dichtelementen (O-... -
Seite 6: Technische Daten
FDS 13 Standard-Paßfedernut der Nabe nach DIN 6885/1-JS9 * abweichend Paßfedernut n. DIN 6885/3-JS9 ** Durchmesser auf den Dichtelementbereich beschränkt, siehe Bild 2.1 Ohne besondere schriftliche Genehmigung von PRECIMA Magnettechnik GmbH darf Seite von 18 Ausgabe 05.2020 kein Teil dieser Dokumentation vervielfältigt oder Dritten zugänglich gemacht werden... - Seite 7 (3x) M6 FDS 13 - Masse Bremse = Masse der Grundausführung ohne Handlüftung und Flansch - Masse Handlüftung, Flansch = Zusatzmasse der jeweiligen Option Ohne besondere schriftliche Genehmigung von PRECIMA Magnettechnik GmbH darf Seite von 18 Ausgabe 05.2020 kein Teil dieser Dokumentation vervielfältigt oder Dritten zugänglich gemacht werden...
-
Seite 8: Elektrische Kennwerte
[VDC] 20°C 20°C 20°C 1,14 1,41 1,74 0,27 0,34 0,45 0,16 0,18 0,23 0,14 0,15 0,22 Ohne besondere schriftliche Genehmigung von PRECIMA Magnettechnik GmbH darf Seite von 18 Ausgabe 05.2020 kein Teil dieser Dokumentation vervielfältigt oder Dritten zugänglich gemacht werden... - Seite 9 – Abhängig von der Betriebstemperatur und dem Verschleißzustand der Bremsscheiben können die ) von den hier angegebenen Richtwerten abweichen – tatsächlichen Ansprechzeiten (t 1 DC 1 AC Ohne besondere schriftliche Genehmigung von PRECIMA Magnettechnik GmbH darf Seite von 18 Ausgabe 05.2020 kein Teil dieser Dokumentation vervielfältigt oder Dritten zugänglich gemacht werden...
-
Seite 10: Montage
➔Achtung! Entspricht die Gegenreibfläche nicht den gestellten Anforderungen, darf die Bremse nicht ohne Rücksprache mit PRECIMA montiert und in Betrieb genommen werden. Fett und Öl auf der Gegenreibfläche sind vor dem Weiterarbeiten restlos zu entfernen! 3.1.3 Nabe und Rotor (Bild 3.1) ➔Stopp! -
Seite 11: Bremse
Einschrauben des Handlüfthebels (Pos. 14) mit aufgesetzter Unterlegscheibe in den Hand- lüftbügel (Pos. 13) und Anzug über die Sechskantflächen ( nur bei Bremsen mit Handlüftung = Option H ) ➔ Einschraubmoment: (siehe nachfolgende Tabelle) Ohne besondere schriftliche Genehmigung von PRECIMA Magnettechnik GmbH darf Seite von 18 Ausgabe 05.2020... -
Seite 12: Voraussetzungen Für Die Montage Oder Demontage
Zur Montage oder Demontage der Handlüftung muß die Bremse abgebaut und unbestromt sein. Zum Abbau der Bremse siehe auch 5.1 Im Gegensatz zu den Bremsen der Baureihe BRE IP66 (Precima FDW) muß die Anker- scheibe (siehe Bild 3.2) jedoch nicht abgebaut werden. -
Seite 13: Einstellung Der Handlüftung
Umdrehungen steigung [mm] [mm] BRE 5 FDS 08 BRE 10 FDS 10 BRE 20 FDS 13 Ohne besondere schriftliche Genehmigung von PRECIMA Magnettechnik GmbH darf Seite von 18 Ausgabe 05.2020 kein Teil dieser Dokumentation vervielfältigt oder Dritten zugänglich gemacht werden... -
Seite 14: Elektrische Installation
+ nach einer vom Kunden festzulegenden Vorgabe + bei häufigen Notstopps kürzere Intervalle vorsehen 4.1.3 Wartung 4.1.3.1 Tausch des Rotors Ohne besondere schriftliche Genehmigung von PRECIMA Magnettechnik GmbH darf Seite von 18 Ausgabe 05.2020 kein Teil dieser Dokumentation vervielfältigt oder Dritten zugänglich gemacht werden... -
Seite 15: Bremse Außer Funktion (Störungen)
Bremse fällt mit Spannung an der Anschlußspannung der Verzögerung ein Spule zu groß Spule kontrollieren Ohne besondere schriftliche Genehmigung von PRECIMA Magnettechnik GmbH darf Seite von 18 Ausgabe 05.2020 kein Teil dieser Dokumentation vervielfältigt oder Dritten zugänglich gemacht werden... -
Seite 16: Demontage / Austausch
➔Achtung! Für Schäden, die durch die Verwendung von nicht Original-Ersatzteilen und -Zubehör entste- hen, ist jedwede Haftung und Gewährleistung seitens PRECIMA Magnettechnik GmbH ausge- schlossen (vgl. 2.2.3 in der Allgemeinen Einführung (…) PRECIMA Federkraftbremsen). Ohne besondere schriftliche Genehmigung von PRECIMA Magnettechnik GmbH darf... - Seite 17 Befestigungsschraube einschl. Rotor kpl. Cu-Scheibe Feder Hohlschraube Verschlußkappe Flansch Dichtungslamelle Handlüftung kpl. Nabe Handlüfthebel Ankerscheibe Verschlußstopfen Ohne besondere schriftliche Genehmigung von PRECIMA Magnettechnik GmbH darf Seite von 18 Ausgabe 05.2020 kein Teil dieser Dokumentation vervielfältigt oder Dritten zugänglich gemacht werden...
-
Seite 18: Dokumenthistorie
2.2.2.6: Kennzeichnung als Haltebremse entfällt; fälschlicherweise kopierte Zeile („Schnellschaltgleichrichter“) entfernt; Werte t und t ergänzt 1 DC 1 AC Ohne besondere schriftliche Genehmigung von PRECIMA Magnettechnik GmbH darf Seite von 18 Ausgabe 05.2020 kein Teil dieser Dokumentation vervielfältigt oder Dritten zugänglich gemacht werden...
