X An der Unterseite des Akkugehäuses befindet sich eine Griffkante (siehe im
Kapitel 4.3.2 „POS M4 Akku" auf Seite 28). Setzen Sie an der Griffkante an
und ziehen Sie den Akku nach oben.
X Entfernen Sie den Akku.
X Legen Sie den neuen Akku in das Akkufach.
X Drücken Sie den Akku herunter.
X Setzen Sie den Akkufachdeckel, wie in Abbildung 14 zu sehen ist, auf das
Akkufach.
X Klappen Sie den Akkufachdeckel herunter.
X Schließen Sie den Akkufachdeckel, indem Sie den Metallbügel der Verriegelung
um 90 Grad im Uhrzeigersinn drehen und herunterdrücken.
X Befestigen Sie wieder die Handschlaufe, falls Sie diese vorher entfernt haben.
© Vectron Systems AG | Stand 09/22 | Irrtum und technische Änderungen vorbehalten.

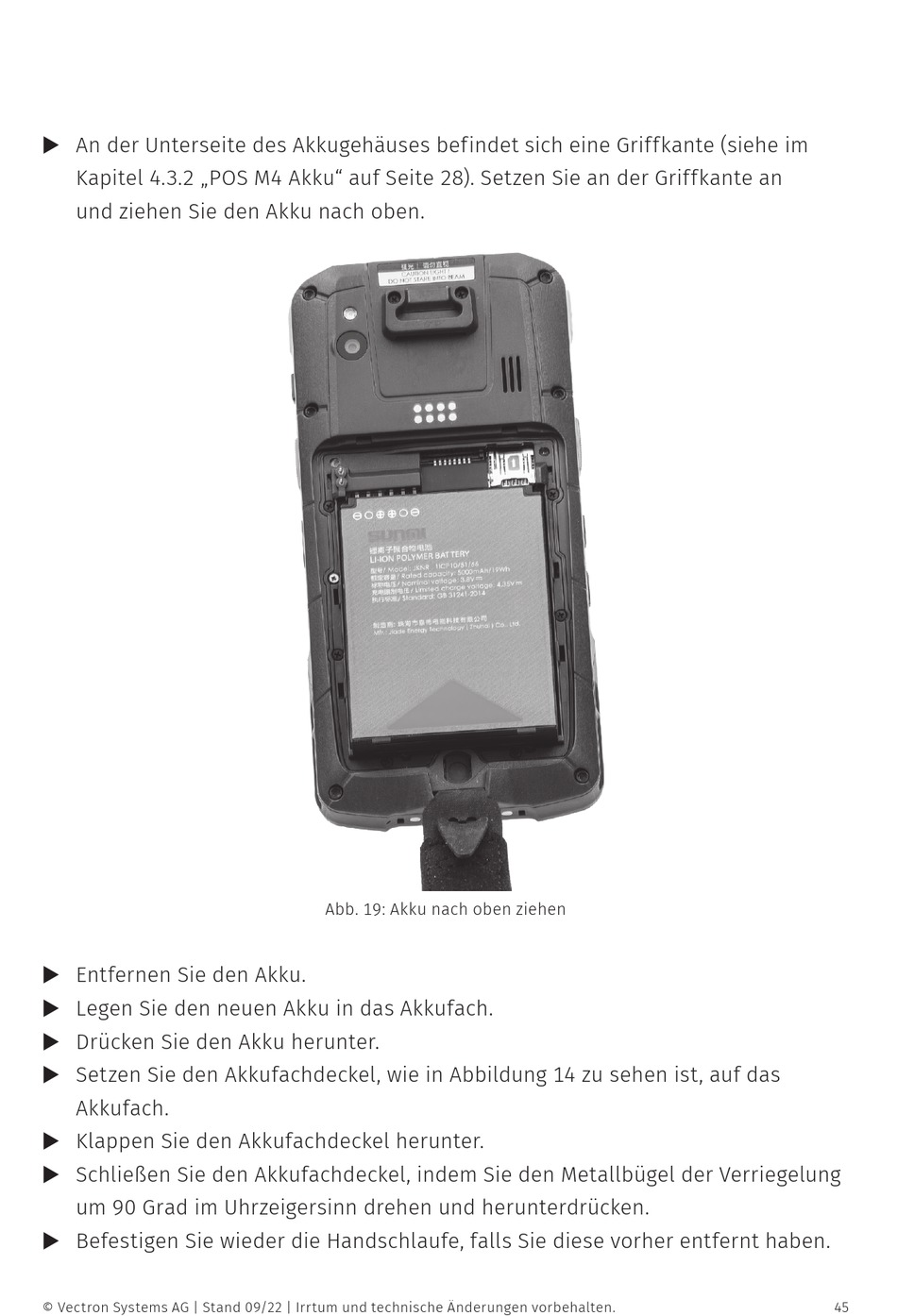

Abb. 19: Akku nach oben ziehen
