Pos. Benennung
1
Stromanschluss
2
Typschild
3
Kabeldurch-
führung
4.2.11.1. Status-LED
Die Status-LED zeigt die Betriebsbereitschaft der Ladestation bzw. den Ladezu-
stand des eingelegten Akkus an. Wird ein Akku in der POS M4 geladen, wird dieser
Ladezustand über die Status-LED der POS M4 angezeigt.
X Leuchtet die Status-LED der Ladestation weiß, ist die Ladestation betriebs-
bereit (ein Akku ist nicht eingelegt).
X Leuchtet die Status-LED der Ladestation rot, wird der eingelegte Akku geladen.
X Leuchtet die Status-LED der Ladestation grün, ist der eingelegte Akku voll
geladen.
© Vectron Systems AG | Stand 09/22 | Irrtum und technische Änderungen vorbehalten.

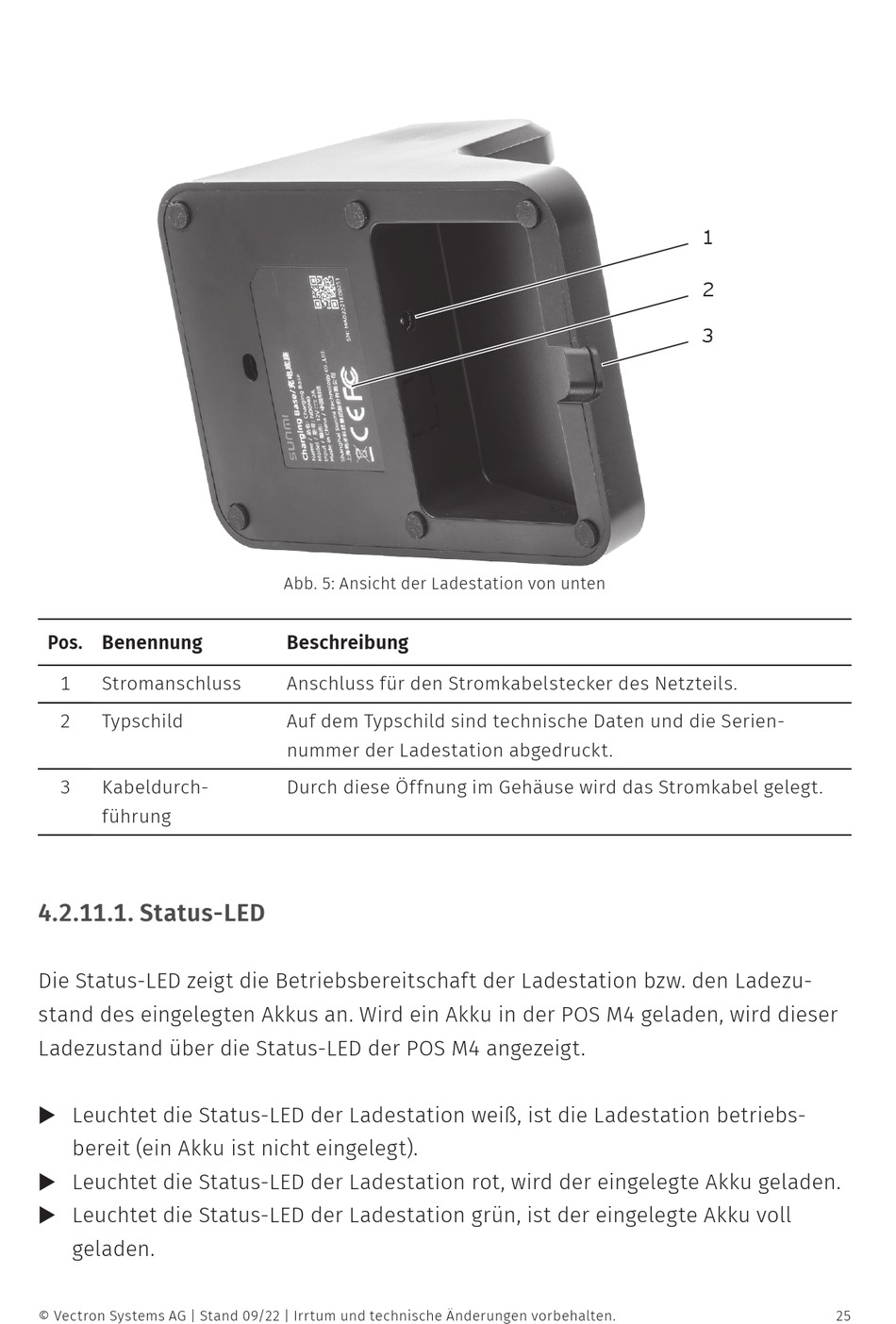

Abb. 5: Ansicht der Ladestation von unten
Beschreibung
Anschluss für den Stromkabelstecker des Netzteils.
Auf dem Typschild sind technische Daten und die Serien-
nummer der Ladestation abgedruckt.
Durch diese Öffnung im Gehäuse wird das Stromkabel gelegt.
