CSP Products Pacemaker Montageanleitung Seite 7

the body, also press the rotor in the oppo-
site direction to remove any free play in the
drive-gear.
- Now tighten the distributor with the clamp
securely and switch off the ignition. Connect
the black wire to clamp 1 (or "-") at the coil.
Your distributor is now in basic setting.
- You should mark cylinder #1 with a dot or a
1 on your distributor body and/or cap. This
way you know where cylinder #1 is located
even when the cap is mounted on. This little
trick will make work on the distributor easier
in the future.
- Next step is putting the black dust cover,
the rotor and the cap back on. Connect the
sparkplug leads in the proper sequence (1-
4-3-2) to the new cap, starting with cylinder
#1, to which the new rotor is pointing. Also
connect the high voltage lead from the coil
to the center position of the cap. If a vacu-
um hose is present, please do not connect
it for now! And make sure that the wires do
www.csp-shop.de
info@csp-shop.de

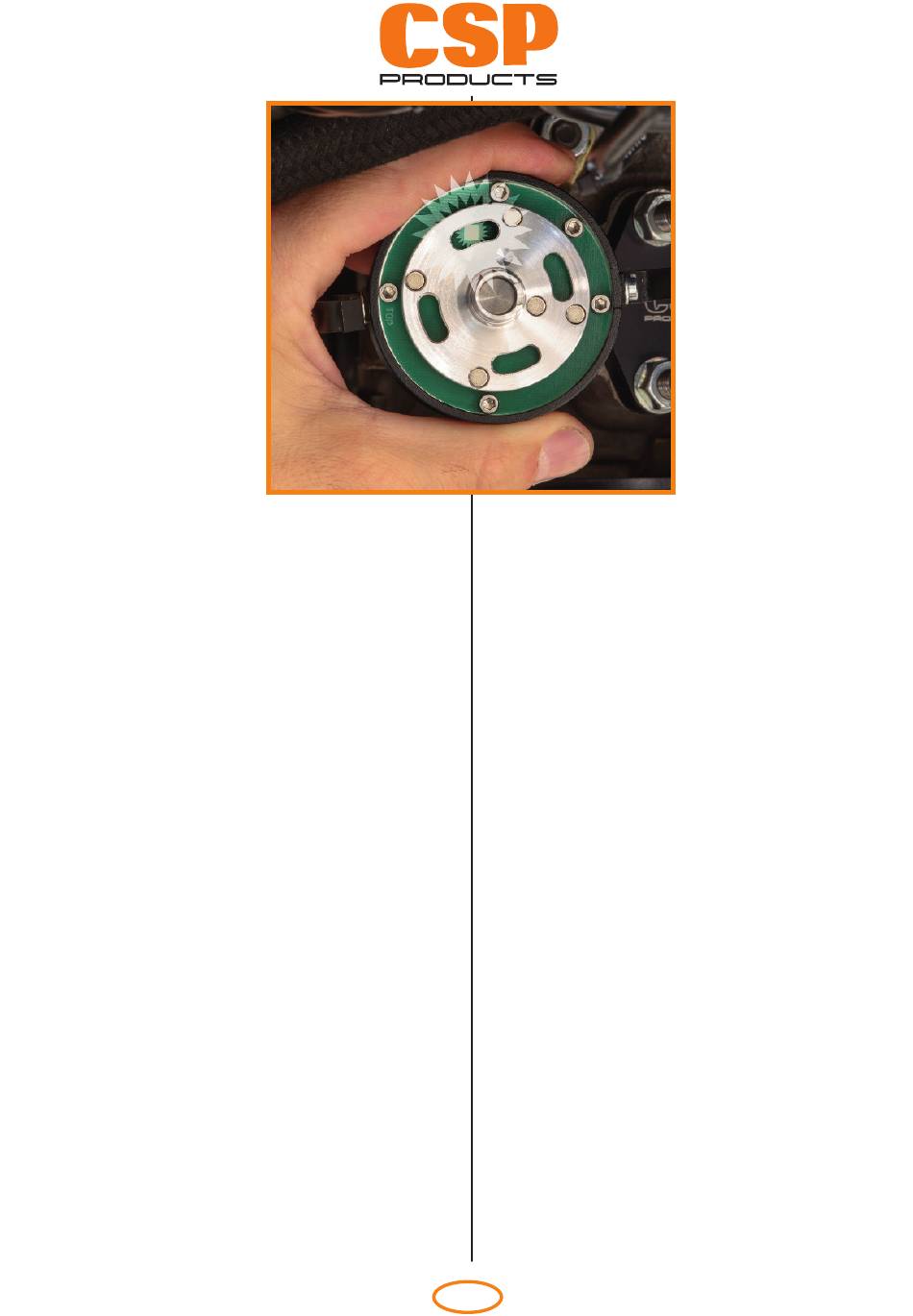

Fig. 4
LED erlischt (Fig. 4). Drehen Sie nun das
Gehäuse langsam entgegen des Uhrzeiger-
sinns, bis die LED gerade anfängt zu leuch-
ten. Während Sie das Gehäuse drehen,
halten Sie den Verteilerfi nger entgegen der
Drehrichtung unter Vorspannung. Hiermit
eliminieren Sie das Spiel aus dem Antrieb.
- Sichern Sie den Verteiler mit der Verteiler-
klemme gegen Verdrehen und schalten die
Zündung aus. Schließen Sie das schwarze
Kabel an Klemme 1 (oder „-") der Zündspule
an. Ihr Zündverteiler befi ndet sich nun in der
Grundeinstellung.
- Sie sollten sich den Zylinder 1 mit einem
Punkt oder einer 1 auf der Außenseite des
Verteilers und/oder der Verteilerkappe mar-
kieren, so wissen Sie auch bei installierter
Verteilerkappe, wo sich der erste Zylinder
befi ndet. Dieser Trick erleichtert Ihnen zu-
künftige Arbeiten am neuen Verteiler.
- Nun können Sie wieder die schwarze
Staubschutzabdeckung, den Verteilerfi nger
und die Verteilerkappe montieren. Beginnen
Sie mit dem Anschließen der Zündkabel am
markierten Zylinder 1. Stecken Sie nachfol-
gend, entsprechend der Zündreihenfolge
1-4-3-2, im Uhrzeigersinn die Zündkabel auf
den Verteiler und schließen auch das fünf-
te Zündkabel zwischen Zündspule und der
7
