PowerMax Schiebereinheit SN5650-PMOL-0065 — SN5650-PMOL-0260

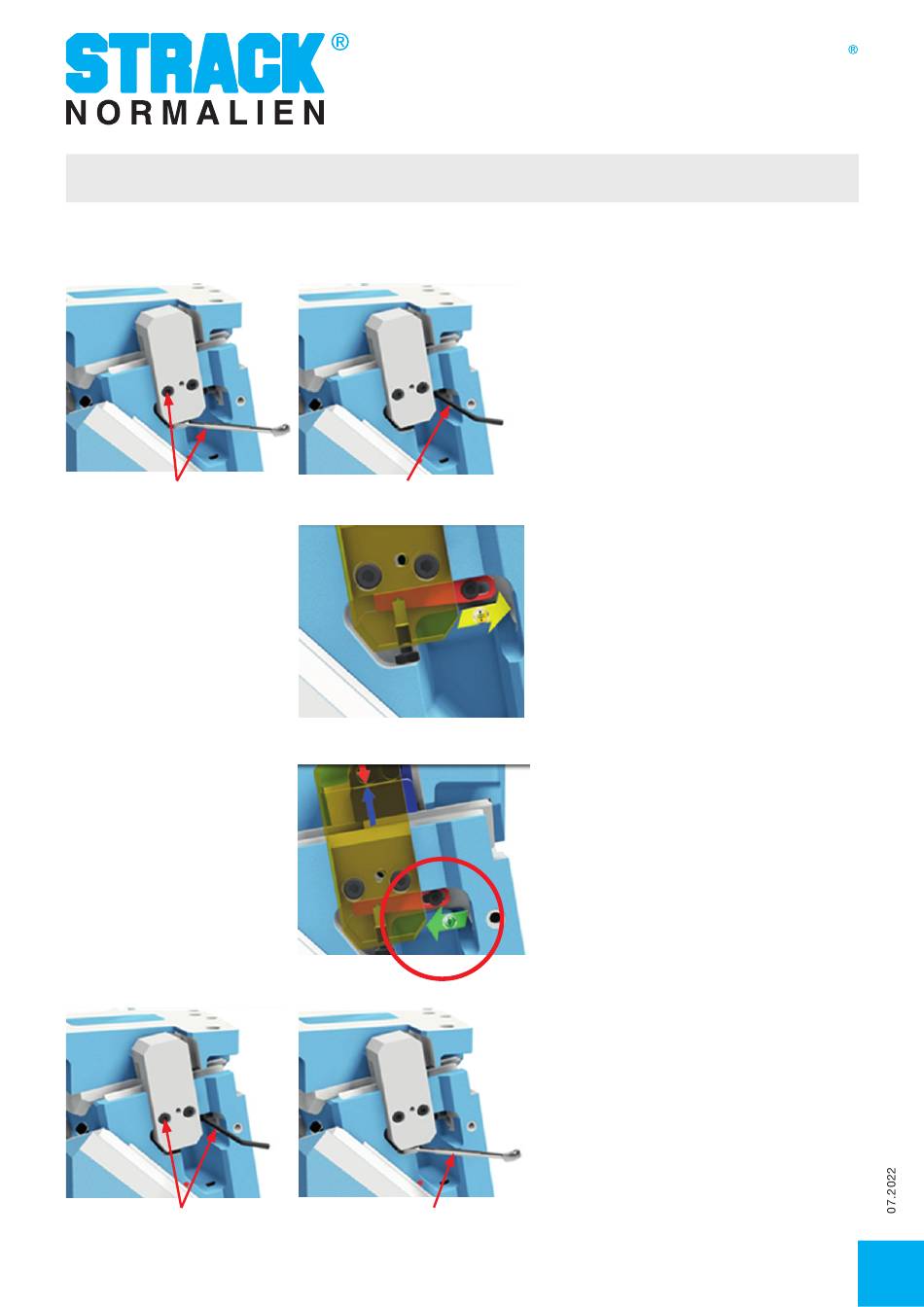

14.1 Einstellung des Zwangsrückzuges
14.1 Einstellung des Zwangsrückzuges
A
B
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
I
Bedienungsanleitung -- PowerMax Schiebereinheit PMOL
Stellen Sie die Schieberaufnahme mit dem
Schieberschlitten auf die Kopfseite der
Schieberaufnahme um einen festen Stand
zu gewährleisten.
Lösen Sie den Stift und die Befestigungs-
schrauben der Aktivrückzüge (A) und des
Einstellkeils (B).
B
Ziehen Sie den Einstellkeil zurück und
setzen Sie den Treiber auf das Prisma des
Schieberschlittens.
Nach Aufsetzen des Treibers auf den
Schieberschlitten drücken Sie die Aktivrück-
züge auf die Einsätze des Treibers und
fixieren sie durch Verschieben des Einstell-
keiles in Pfeilrichtung.
Anschließend befestigen Sie die Schrauben
in umgekehrter Reihenfolge.
Fixieren Sie die Befestigungsschrauben
der Einstellkeile und der Aktivrückzüge (B),
anschließend kontern Sie den Aktivrück-
zug (A) und prüfen das Führungsspiel mit
0,01 mm Lehrenband. Um ein Verkippen
des Treibers zu verhindern sollten beide
Seiten gleich angezogen werden.
A
PowerMax
23
