Installationsanleitung
RefreshButler V6000
Textilpflegesystem
Die Installation darf nur durch fachkundiges Personal ausgeführt werden.
Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für das Modell: 14003

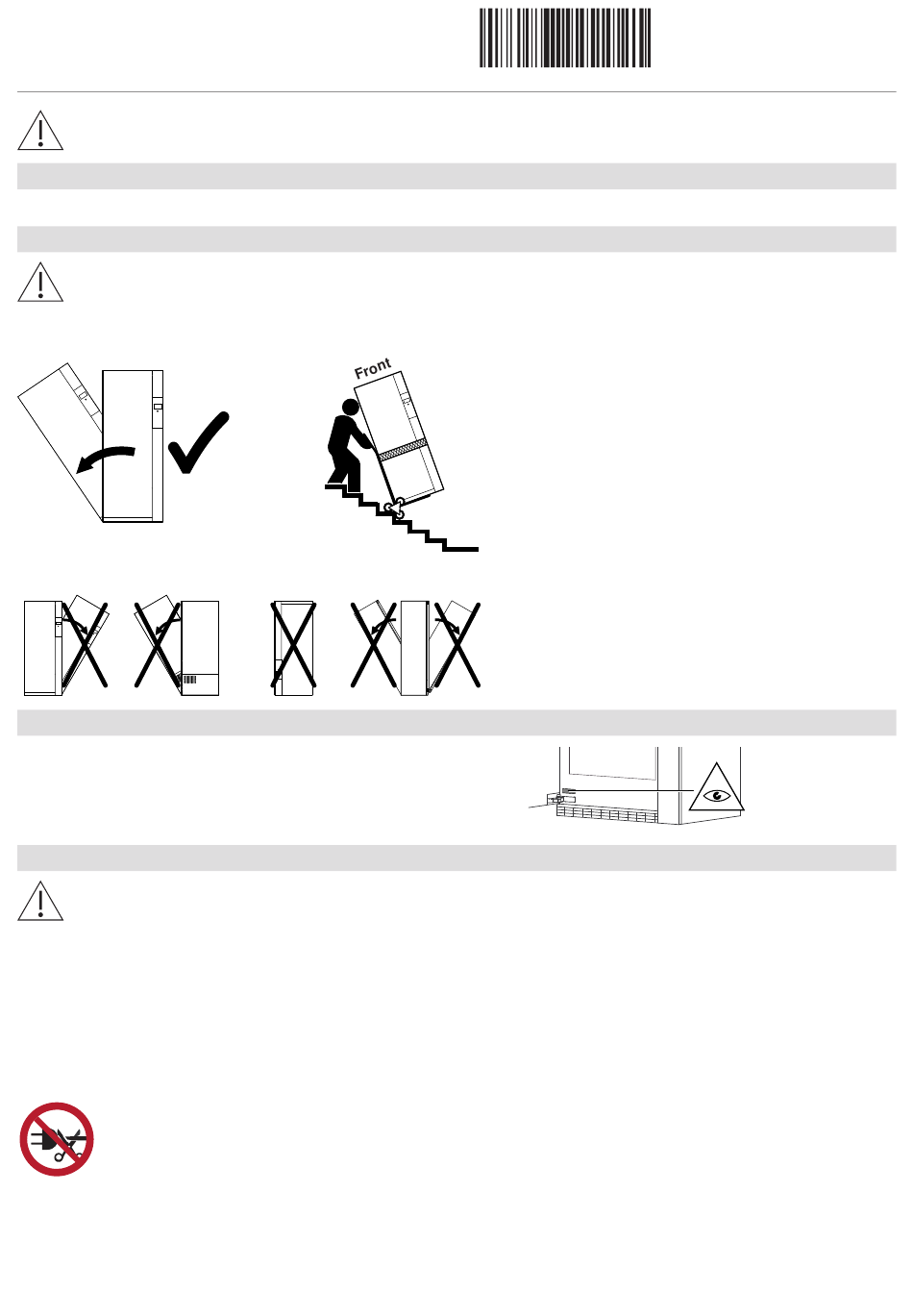

Transport
Das Gerät darf nur stehend transportiert werden! Jede andere Transportlage führt zu Schäden am Gerät! Bei vorsich-
tigem Tragen ohne Erschütterung darf das Gerät max. 90° auf die linke Seite (Frontansicht) gekippt werden.
Vor Inbetriebnahme der Wärmepumpe muss das Gerät ca. 2 Stunden in der betriebsüblichen Position gestanden haben.
Nichtbeachtung kann zu Schäden am Gerät führen.
Front
Front
Rückseite
Typenschild
▸
Gerätetür öffnen.
– Das Typenschild befindet sich beim unteren Türscharnier.
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsin-
stallationen und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der
Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrichtungen,
LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter schalten, gelten
als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für einen sicheren
und störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen nicht berühr-
bar sein. Alte Installationen überprüfen.
▸
Einsatzhöhe der Geräte: Die elektrische Sicherheit ist bis 2000 m. ü. M. gewährleistet.
▸
Angaben über erforderliche Netzspannung, Stromart und Absicherung dem Typenschild entnehmen.
Der Stecker darf nicht abgeschnitten werden.
Treppenroller
verwenden, um
Schläge zu vermeiden!
Front,
Seite
auf Kopf gestellt
1074097-05
1
1074097-05
26.08.2022
