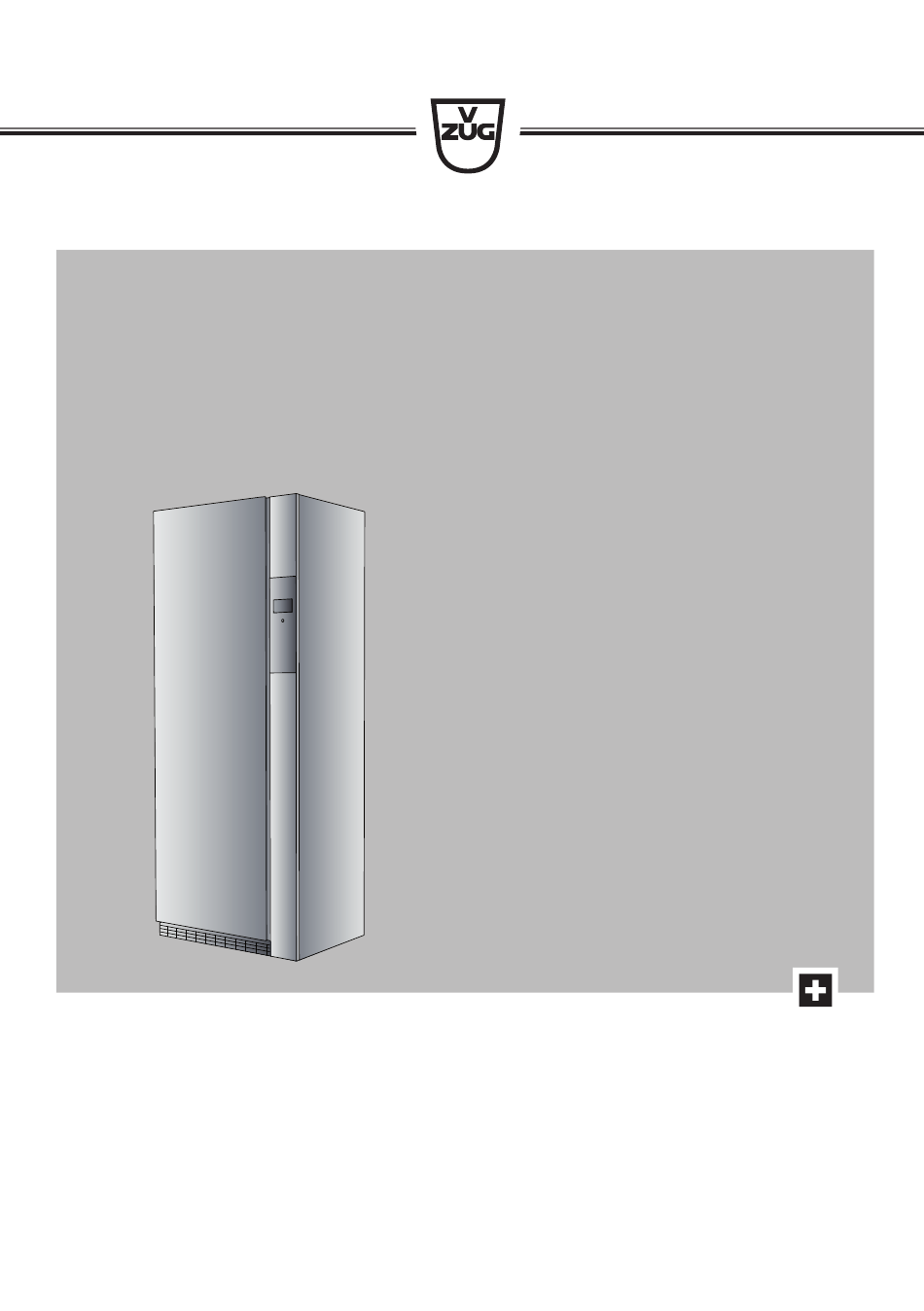

  • Seite 1 Bedienungsanleitung REFRESH-BUTLER Textilpflegesystem...
  • Seite 2 Die Produktfamilie (Modellnummer) entspricht den ersten Stellen auf dem Ty- penschild. Diese Bedienungsanleitung gilt für: Modell Produktfamilie REFRESH-BUTLER TPSRBSLWP 14001 Ausführungsabweichungen sind im Text erwähnt. Eine farbige Bedienungsanleitung kann im Internet unter www.vzug.com herun- tergeladen werden. © V-ZUG AG, CH-6301 Zug, 2013...

  • Seite 3: Inhaltsverzeichnis

    Sprache...................... 34 Helligkeit .................... 34 Tastenton .................... 34 Wasserhärte .................... 35 Kindersicherung .................. 35 Information.................... 35 Entkalken .................... 36 Luftkanal reinigen .................. 38 6.10 V-ZUG Service .................. 38 6.11 Software aktualisieren ................ 39 7 Bedienung  40 Gerät vorbereiten .................. 40 Wäsche einordnen ................... 40 Beladungsbeispiele ................. 41 Tipps rund ums Auffrischen und Trocknen......... 42 Frischwasserbehälter füllen.............. 43...
  • Seite 4 Programmeinstellungen ................ 44 Programm wählen.................. 45 Eingabe korrigieren ................. 47 7.10 Programmwahl bei aktiver Kindersicherung ........ 48 7.11 Programm unterbrechen................. 48 7.12 Programm vorzeitig abbrechen ............. 49 7.13 Programmende .................. 50 8 Pflege und Wartung  52 Reinigungsintervalle................. 52 Störungsmeldung Filtereinheiten reinigen........... 53 Flusenbildung.................... 53 Hauptfiltersieb reinigen ................ 54 Hauptfiltermatte reinigen................. 55 Frischluftfiltermatte reinigen .............. 56 Wasserbehälter reinigen ................. 56 9 Störungen selbst beheben  58...

  • Seite 5: Sicherheitshinweise Verwendete Symbole

    Sicherheitshinweise Verwendete Symbole Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen! Informationen und Hinweise, die zu beachten sind. Informationen zur Entsorgung Informationen zur Bedienungsanleitung ► Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen. –...

  • Seite 6: Allgemeine Sicherheitshinweise

    1 Sicherheitshinweise Allgemeine Sicherheitshinweise • Gerät erst nach dem Lesen der Bedienungs- anleitung in Betrieb nehmen. • Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fä- higkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus...
  • Seite 7 1 Sicherheitshinweise • Falls ein Gerät nicht mit einer Netzanschluss- leitung und einem Stecker oder anderen Mit- teln zum Abschalten vom Netz ausgerüstet ist, die an jedem Pol eine Kontaktöffnungsweite entsprechend den Bedingungen der Über- spannungskategorie III für volle Trennung auf- weist, ist eine Trennvorrichtung in die festver- legte elektrische Installation nach den Errich- tungsbestimmungen einzubauen.

  • Seite 8: Gerätespezifische Sicherheitshinweise

    1 Sicherheitshinweise Gerätespezifische Sicherheitshinweise • Kinder jünger als 3 Jahre müssen ferngehal- ten werden, es sei denn, sie werden ständig beaufsichtigt. • Die maximale Füllmenge trockener Textilien beträgt 5 kg. • Das Gerät darf nur mit dem empfohlenen, zu verdampfenden Mittel benutzt werden. Der Ge- brauch anderer Substanzen kann eine Vergif- tung oder Brandgefahr verursachen.
  • Seite 9 1 Sicherheitshinweise • Textilien, die mit feuergefährlichen Chemikali- en, Reinigungs- oder Lösungsmitteln (Wasch- benzin, Alkohol, Fleckenentferner, Öl, Terpen- tin, Aceton, Farben, Wachse usw.) gereinigt, behandelt oder getränkt sind. Brand- und Ex- plosionsgefahr! Waschen Sie Stoffe, die sol- che Substanzen enthalten, zuerst mit Wasser von Hand bzw.
  • Seite 10 1 Sicherheitshinweise • WARNUNG: Stoppen Sie das Gerät nie vor Ende des Trocknungsvorgangs, ausser alle Gegenstände werden schnell herausgenom- men und ausgebreitet, so dass die Wärme ab- geleitet wird. • Geräte mit Ventilationsöffnungen im Gehäuse- boden dürfen nicht durch Teppichboden ver- stopft werden.

  • Seite 11: Gebrauchshinweise

    1 Sicherheitshinweise Gebrauchshinweise Vor der ersten Inbetriebnahme • Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Ar- beiten von einem konzessionierten Installateur/Elektriker ausführen. • Die Zugänglichkeit zu Netztrennstellen (z. B. Steckdosen, Wandschalter, Si- cherung) muss gewährleistet sein.
  • Seite 12 1 Sicherheitshinweise Vorsicht, Verbrennungsgefahr! • Keine Textilien trocknen, die Rückstände von Haarspray, Haarfestiger, Na- gellackentferner oder ähnliche Substanzen enthalten. Gasbildungsgefahr! Vorsicht, Lebensgefahr! • Der Aufenthalt im Gerät ist verboten. Erstickungsgefahr! • Verpackungsteile, z. B. Folien und Styropor, können für Kinder gefährlich sein.
  • Seite 13 1 Sicherheitshinweise Front Treppenroller verwenden, um Schläge zu vermeiden! Front, auf Kopf gestellt Front Rückseite Seite...

  • Seite 14: Entsorgung

    Entsorgung Verpackung • Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und um- weltgerecht entsorgt werden. Deinstallation • Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit •...

  • Seite 15: Erste Inbetriebnahme

    Erste Inbetriebnahme Das Gerät ist nach der geforderten Wartezeit von ca. 2 Stunden in der betriebsüblichen Position betriebsbereit. Wo ist das Typenschild? ► Gerätetür öffnen. – Das Typenschild befindet sich oben an der Innenseite der Gerä- tetür (siehe Pfeil). Notieren Sie die Fabrikationsnummer (FN) Ihres Gerätes auf der letzten Seite dieser Bedienungsanleitung.

  • Seite 16: Ihr Gerät Gerätebeschreibung

    Ihr Gerät Gerätebeschreibung Mit dem REFRESH-BUTLER wird Ihre Kleidung mittels Dampf und Hitze aufge- frischt, Gerüche und Knitter werden reduziert. Das Extraprogramm Hygienisie- ren befreit zudem Ihre Wäsche von Keimen. Schonend getrocknet wird Ihre re- gennasse Bekleidung mit dem Extraprogramm Trocknen.

  • Seite 17: Geräteaufbau

    4 Ihr Gerät Geräteaufbau Kleiderstange TouchDisplay Ein/Aus-Taste Nach unten klappbare Kleiderstan- Körbe Hauptfiltersieb mit Filtermatte unter Bodengitter Wasserbehälterklappe Frischluftgitter mit Filtermatte Frischwasserbehälter Kondenswasserbehälter 10 Gerätetür Zubehör Kleiderbügel Bei schwerer Kleidung wie z.B. Jacken, Mäntel ist für ein optimales Er- gebnis der mitgelieferte Kleiderbügel zu verwenden. •...

  • Seite 18: Bedien- Und Anzeigeelemente

    4 Ihr Gerät Korb • Behälter für empfindliche Textilien wie Strickwaren und Wolle, Kleintexilien und Schuhe Bedien- und Anzeigeelemente TouchDisplay Ein/Aus-Taste TouchDisplay Auf dem TouchDisplay werden jeweils alle möglichen Auswahlfunktionen dar- gestellt und können direkt durch Antippen des entsprechenden Symbols oder Textes ausgewählt werden.
  • Seite 19 4 Ihr Gerät Programmeinstellungen Hauptprogramm Extraprogramme Auffrischen Trocknen Ende in 1 h 30 Ende in 1 h 30 Geruch Trockengrad Beladung Beladung Schonend Schonend Zeitliches Auffrischen Zeitliches Trocknen Entknittern Startaufschub Startaufschub Hygienisieren Ende in 1 h 30 Schonend Startaufschub...
  • Seite 20 4 Ihr Gerät Benutzereinstellungen Einstellungen Sprache Information Helligkeit Entkalken Tastenton Luftkanal reinigen Wasserhärte V-ZUG Service Kindersicherung Software aktualisieren Zusatzfunktionen Start Abbrechen/Zurück Programm abbrechen...
  • Seite 21 4 Ihr Gerät Tastenzustand Die auf dem TouchDisplay angeordneten Tasten haben drei verschiedene Be- triebszustände. Symbol Hintergrund hell dunkel Funktion wählbar Programm bzw. Funktion kann gewählt werden. hell blau Funktion gewählt/geändert Programm bzw. Funktion ist aktiv. dunkel dunkel Funktion nicht wählbar Programm bzw.

  • Seite 22: Programmübersicht Hauptprogramm Auffrischen

    Programmübersicht Hauptprogramm Auffrischen Mit dem Hauptprogramm Auffrischen wird Ihre trockene Kleidung mit Hilfe von Dampf und Hitze von Gerüchen und Keimen befreit. Das Hauptprogramm Auffrischen erfolgt in 3 Phasen: Auffrischen Die Heizung erwärmt die Umlufttemperatur und mittels Dampf wird die Wäsche befeuchtet, wodurch das Auffrischen der Wäsche beschleunigt wird.
  • Seite 23 5 Programmübersicht Die nachfolgende Grafik gibt einen Überblick über die Programmeinstellungen im Hauptprogramm Auffrischen. stark Geruch mittel leicht * voll Beladung halbvoll gering * Schonend Nein * Zeitliches Auffrischen Aus * Entknittern Nein * Startaufschub * Werkeinstellung...
  • Seite 24 5 Programmübersicht Geruch • stark Für Wäsche, die stark nach einem Besuch in rauchhaltiger Umgebung oder einem Gastronomiebesuch riecht. • mittel Für Wäsche, die mittelstark nach einem Besuch in rauchhalti- ger Umgebung oder einem Gastronomiebesuch riecht. • leicht Speedprogramm Für leicht riechende Wäsche. Beladung Wir empfehlen, für ein optimales Auffrischen die Wäschemenge auf gering oder halbvoll zu reduzieren.
  • Seite 25 5 Programmübersicht Zeitliches Auffrischen • Programmdauer kann zwischen 30 und 120 Minuten eingestellt werden. • Wird das Programm Zeitliches Auffrischen ausgewählt, können keine weite- ren Programmeinstellungen vorgenommen werden. Startaufschub • Nutzen von Stromspartarifen (Einstellbereich 1 min – 24 h). • Stromsperrzeiten – festgelegt durch die örtlichen Elektrizitätswerke – verlän- gern die Aufschubzeit um die Dauer der Sperrzeit.

  • Seite 26: Extraprogramm Trocknen

    Im Extraprogramm Trocknen wird Ihre aufgehängte Wäsche mit warmer Luft durchströmt. Dadurch werden Ihre Kleider besonders schonend getrocknet. Der REFRESH-BUTLER trocknet Ihre Kleidung, egal ob Sie diese mit der Waschmaschine oder von Hand gewaschen haben oder ob Sie vom Regen überrascht wurden.
  • Seite 27 5 Programmübersicht Die nachfolgende Grafik gibt einen Überblick über die Programmeinstellungen im Extraprogramm Trocknen. normal trocken * Trockengrad stark trocken voll Beladung halbvoll * gering Schonend Nein * Zeitliches Trocknen Aus * * Werkeinstellung Startaufschub Trockengrad • normal trocken Restfeuchte < 2 % •...
  • Seite 28 5 Programmübersicht Beladung • voll Für maximale Beladung von 5 kg Trockenwäsche verteilt auf obere und untere Kleiderstangen. • halbvoll Für normale Beladung verteilt auf obere und/oder untere Klei- derstange. • gering Für geringe Beladung wie z.B. 4 Hemden. Schonend •...

  • Seite 29: Extraprogramm Hygienisieren

    5 Programmübersicht Extraprogramm Hygienisieren Die Wäsche wird mittels Hitze und Feuchtigkeit von Keimen befreit und dauert mindestens 2.5 Stunden. Das Extraprogramm Hygienisieren erfolgt in 3 Phasen: Auffrischen Die Heizung erwärmt die Umlufttemperatur und mittels Dampf wird die Wäsche befeuchtet, wodurch das Auffrischen der Wäsche beschleunigt wird. Zusätzlich wird die Luft mittels Photokatalyse gereinigt.
  • Seite 30 5 Programmübersicht Schonend • Sehr schonendes Programm mit Temperaturreduktion. • Besonders geeignet für feine Textilien, Stoff- und Turnschuhe sowie Funkti- onsbekleidung (z.B. Gore-Tex). Startaufschub • Nutzen von Stromspartarifen (Einstellbereich 1 min – 24 h). • Stromsperrzeiten – festgelegt durch die örtlichen Elektrizitätswerke – verlän- gern die Aufschubzeit um die Dauer der Sperrzeit.

  • Seite 31: Benutzereinstellungen Benutzereinstellungen Anpassen

    Benutzereinstellungen Benutzereinstellungen anpassen Benutzereinstellungen können nur dann geändert werden, wenn kein Pro- gramm läuft und keine Fehlermeldung angezeigt wird. Das Vorgehen ist für al- le Einstellungen sinngemäss gleich. Benutzereinstellungen ändern ► Gerät einschalten: Taste unterhalb des TouchDisplays drücken. – Im Display erscheint die Programmwahl. Programmwahl Auffrischen Extraprogramme...
  • Seite 32 6 Benutzereinstellungen Sprachen Deutsch Français Italiano English ► Gewünschten Einstellwert antippen, um die Einstellung zu ändern. – Die gewählte Taste ist blau hinterlegt. ► Taste antippen, um die Einstellung zu bestätigen. – Im Display erscheint wieder die Übersicht der Benutzereinstellungen. –...
  • Seite 33 6 Benutzereinstellungen Die nachfolgende Grafik gibt einen Überblick der möglichen Benutzereinstel- lungen. Sprache Gewünschte Sprache wählen Helligkeit ein * Tastenton hart * Wasserhärte mittel weich Kindersicherung aus * Information Entkalken Luftkanal reinigen V-ZUG Service Software aktualisieren * Werkeinstellung...

  • Seite 34: Sprache

    6 Benutzereinstellungen Sprache Die Sprache der Anzeige kann geändert werden. Es stehen verschiedene Sprachen zur Auswahl. Sprache ändern (siehe Seite 31) Helligkeit Mit dieser Funktion kann die Lesbarkeit der Anzeige an die jeweilige Lichtver- hältnisse angepasst werden. Helligkeitsstufen dunkel mittel hell sehr hell Helligkeitsstufe ändern (siehe Seite 31)

  • Seite 35: Wasserhärte

    6 Benutzereinstellungen Wasserhärte Der passende Bereich der Wasserhärte kann eingestellt werden. Es gibt 3 Ein- stellbereiche für die Wasserhärte: Bereich Wasserhärte Wasserhärte Wasserhärte Wasserhärte [°fH] [°dH] [°eH] [mmol/l] • hart 33 bis 50 21 bis 28 26 bis 35 3,3 bis 5,0 •...

  • Seite 36: Entkalken

    6 Benutzereinstellungen Entkalken Bei jeder Dampferzeugung lagert sich, abhängig von der örtlichen Wasserhär- te (d.h. vom Kalkgehalt des Wassers), Kalk im Dampferzeuger ab. Ein System im Gerät erkennt automatisch, wann ein Entkalken notwendig wird. Das Entkalkungsintervall ist von der jeweiligen Wasserhärte und der Häufigkeit der Benutzung abhängig.
  • Seite 37 6 Benutzereinstellungen Herkömmliche Entkalkungsmittel sind nicht geeignet, da sie Schaum bildende Zusätze enthalten oder zu wenig wirksam sein können. Falls ein anderes Entkalkungsmittel verwendet wird, kann die- • in den Innenraum überschäumen • den Verdampfer ungenügend entkalken • im Extremfall das Gerät beschädigen Entkalkungsprogramm starten (siehe Seite 31) Entfernen Sie Kleidung, Zubehör oder andere Gegenstände aus dem Textilpflegesystem.

  • Seite 38: Luftkanal Reinigen

    'Luftkanal reinigen' ca. 1 × jährlich durchgeführt werden. Programm starten (siehe Seite 31) ► Um den Luftkanal zu reinigen, Taste Reinigung antippen. ► Den Anweisungen auf dem TouchDisplay folgen. Automatisches Reinigen des Luftkanals starten mit ok. 1 / 5 6.10 V-ZUG Service Diese Funktion dient dem Servicetechniker.

  • Seite 39: Software Aktualisieren

    6 Benutzereinstellungen 6.11 Software aktualisieren Mit dieser Funktion kann die Software aktualisiert werden. Die neue Software kann entweder über das Internet heruntergeladen oder über die V-ZUG AG er- worben werden. Programm starten (siehe Seite 31) ► SD-Karte mit aktuellster Software in Kartenschlitz schieben.

  • Seite 40: Bedienung Gerät Vorbereiten

    Bedienung Gerät vorbereiten ► Netzstecker einstecken oder Wandschalter ein- schalten. Wäsche einordnen ► Gerätetür öffnen. ► Wäsche auf Kleiderstangen und Körbe verteilen, siehe 'Beladungsbeispiele'. Wäsche sollte das Gerät nicht berühren. ► Gerätetür schliessen. Kontrollieren Sie beim Schliessen der Gerätetür, dass kein Wäsche- stück eingeklemmt ist.

  • Seite 41: Beladungsbeispiele

    7 Bedienung Beladungsbeispiele...

  • Seite 42: Tipps Rund Ums Auffrischen Und Trocknen

    7 Bedienung Tipps rund ums Auffrischen und Trocknen Einfülltipps • Wolle oder wollähnliche Strickwaren in die Körbe oder auf die mittleren Stangen legen. • Grosse Kleidungsstücke können quer in das Gerät aufgehängt werden. • Beim Trocknen von Schuhen kann ein Schuhspanner den Trocknungspro- zess verbessern.

  • Seite 43: Frischwasserbehälter Füllen

    7 Bedienung • Wir empfehlen Ihnen folgende Textilien nicht im REFRESH-BUTLER zu be- handeln: Echtleder, Kunstleder, Pelze. Zum Beispiel kann bei Leder durch den Kontakt mit Wasser und Temperatur eine leichte Veränderung der Far- be, der Grösse und der Optik entstehen. Dies ist ein ganz natürlicher Pro- zess.

  • Seite 44: Kondenswasserbehälter Leeren

    7 Bedienung Kondenswasserbehälter leeren ► Gerätetür öffnen. ► Wasserbehälterklappe 1 öffnen (im mittle- ren Bereich auf den oberen Rand drücken). ► Kondenswasserbehälter 3 mit dem Sym- am Griff herausziehen. ► Wasserbehälter leeren. ► Wasserbehälter in dafür vorgesehenes Fach schieben und Klappe zudrücken. Kondenswasserbehälter 3 in dafür vorgesehenes Fach schieben, bis zum Anschlag fest eindrücken und Wasserbehälterklappe 1 zu- drücken.

  • Seite 45: Programm Wählen

    7 Bedienung Entknittern Startaufschub Startaufschub Hygienisieren Ende in 1 h 30 Schonend Startaufschub Programm wählen ► Gerät einschalten: Taste unterhalb des TouchDisplays drücken. – Im Display erscheint die Programmwahl: Programmwahl Auffrischen Extraprogramme ► Gewünschtes Programm antippen, z.B. Auffrischen. – Im Display erscheint eine Übersicht der Programmeinstellungen:...
  • Seite 46 7 Bedienung Auffrischen Ende in 1 h 30 ► Um das Programm mit den Werkeinstellungen zu starten, Taste antippen. ► Um das Programm anzupassen, beliebige Programmeinstellung antippen, z.B. Beladung. – Im Display erscheinen die wählbaren Einstellwerte: Beladung gering halbvoll voll ►...

  • Seite 47: Eingabe Korrigieren

    7 Bedienung • Orangefarbige Balken bzw. Symbole auf den Tasten zeigen die gewählten Einstellwerte an. • Blau hinterlegte Tasten zeigen an, dass ein anderer Wert als die Werkein- stellung gewählt wurde. • Die Programmdauer wird je nach gewählten Programmeinstellungen und Einstellwerten verkürzt bzw.

  • Seite 48: Programmwahl Bei Aktiver Kindersicherung

    7 Bedienung 7.10 Programmwahl bei aktiver Kindersicherung Die Kindersicherung kann in den Benutzereinstellungen ein-/ausgeschaltet werden. Entsperren 0 0 0 Code ► Im Display den aufgeführten Code eingeben. ► Taste antippen, um den Code zu bestätigen. – Die Kindersicherung ist überwunden. –...

  • Seite 49: Programm Vorzeitig Abbrechen

    7 Bedienung – Bleibt die Tür längere Zeit (ca. 5 Minuten) offen, wird das Programm abgebrochen. ► Gerätetür schliessen. Durch den Druckausgleich kann die Tür für wenige Sekunden klap- pern. – Im Display erscheint: Fortsetzen Das Programm kann mit OK fortgesetzt werden ►...

  • Seite 50: Programmende

    – Im Display erscheint: Auffrischen Ende Tür kann geöffnet werden ► Gerätetür öffnen. ► Wäsche herausnehmen. Der REFRESH-BUTLER ist kein Aufbewahrungsschrank. ► Hauptfilter reinigen. ► Wasserbehälter leeren. ► Gerätetür schliessen. ► Taste drücken. 20 Minuten nach Programmende erlöscht das TouchDisplay sowie die...
  • Seite 51 7 Bedienung Falls die Tür nach Programmende nicht geöffnet wird, startet alle 3 Stunden für 15 Minuten eine Nachlüftung. So wird sichergestellt, dass die Wäsche bis zu 24 Stunden nach Programmende aufgefrischt bleibt. Die Wäsche sollte innerhalb der 24 Stunden entnommen wer- den. Wenn Sie das Gerät längere Zeit nicht benutzen, leeren Sie die Was- serbehälter und öffnen Sie die Tür.

  • Seite 52: Pflege Und Wartung

    Pflege und Wartung Reinigungsintervalle Pos. Geräteteil Reinigungsintervall Reinigung nach Bedarf * Hauptfilter ► Flusen entfernen. sobald stärkere Ablage- ► Mit flüssigem Scheuermittel rungen festgestellt wer- und Schwamm reinigen. ► Mit Wasser abspülen und abtropfen lassen. Bei hartem Wasser Putzessig verwenden. Frischluftfil- nach Bedarf ►...

  • Seite 53: Störungsmeldung Filtereinheiten Reinigen

    8 Pflege und Wartung * Je nach Wäscheart und Beladungsmenge kann sich mehr oder weniger schnell ein Flusenbelag bilden. Störungsmeldung Filtereinheiten reinigen Ein starker Flusenbelag führt zu einem reduzierten Prozessluftstrom und kann dadurch den Auffrisch- und Trocknungsprozess beeinträchti- gen und eine Störungsmeldung auslösen. Folgende Geräteteile sind zu kontrollieren und gegebenenfalls zu reinigen: •...

  • Seite 54: Hauptfiltersieb Reinigen

    8 Pflege und Wartung Hauptfiltersieb reinigen ► Gerätetür öffnen. ► Bodengitter 1 nach hinten aufklappen (siehe Pfeil). ► Hauptfilterkassette 2 herausziehen. ► Flusen beim Hauptfiltersieb entfernen. Bei stärkeren Ablagerungen ist das Filtersieb nass zu reinigen. ► Hauptfilterkassette wieder einsetzen und Bodengitter zuklappen.

  • Seite 55: Hauptfiltermatte Reinigen

    8 Pflege und Wartung Hauptfiltermatte reinigen Gerät nie ohne Filtermatte in Betrieb nehmen. ► Gerätetür öffnen. ► Bodengitter 1 nach hinten aufklappen (siehe Pfeil). ► Hauptfilterkassette 2 herausziehen und aufklappen. ► Filtermatte 3 entnehmen. ► Filtermatte unter fliessendem Wasser reinigen und abtropfen lassen. ►...

  • Seite 56: Frischluftfiltermatte Reinigen

    8 Pflege und Wartung Frischluftfiltermatte reinigen Gerät nie ohne Filtermatte in Betrieb nehmen. ► Gerätetür öffnen. ► Frischluftgitter 1 herausziehen. ► Filtermatte 2 herausnehmen. ► Filtermatte unter fliessendem Wasser reini- gen und abtropfen lassen. ► Filtermatte und Frischluftgitter wieder ein- setzen.
  • Seite 57 8 Pflege und Wartung ► Deckel nach hinten schieben. ► Deckel vorne und hinten (durch die Öffnung) anheben. ► Deckel vorne und hinten nach unten drücken. ► Wasserbehälter in dafür vorgesehenes Fach schieben und Klappe zu- drücken.

  • Seite 58: Störungen Selbst Beheben

    Weise selbst behoben werden können. Falls eine andere Störung angezeigt wird, die Störung nicht behoben werden kann, oder in der Meldung "V-ZUG kontaktieren" steht, rufen Sie den Service an. Bevor Sie den Service anrufen, notieren Sie sich bitte die komplette Störungsmeldung.
  • Seite 59 9 Störungen selbst beheben ... FXX/EXX FN XX steht Mögliche Ursache Behebung • Verschiedene Situationen ► Störungsmeldung durch Antippen der Taste können zu einer «F»-Mel- quittieren. dung führen. ► Stromversorgung während ca. 1 Minute un- terbrechen. ► Stromversorgung erneut einschalten und ein neues Programm wählen.

  • Seite 60: Zubehör Und Ersatzteile

    Zubehör und Ersatzteile Bei Bestellungen bitte Produktfamilie und genaue Bezeichnung angeben. Kleiderbügel Korb Frischwasserbehälter Kondenswasserbehälter Hauptfiltersieb...
  • Seite 61 10 Zubehör und Ersatzteile Hauptfiltermatte Frischluftgitter Frischluftfiltermatte Entkalkungsmittel Durgol Swiss Steamer Das Entkalkungsmittel kann auch im Fachhandel bezogen werden.

  • Seite 62: Technische Daten

    Technische Daten Aussenabmessung Höhe: 1960 mm Breite: 775 mm Tiefe: 570 mm Gewicht: 170 kg Füllmenge: 5 kg Trockenwäsche Umgebungsbedingungen Zulässige Raumtemperaturen: 5 °C bis 30 °C Elektrischer Anschluss ► Siehe Typenschild...

  • Seite 63: Verbrauchswerte Werkeinstellung

    11 Technische Daten 11.1 Verbrauchswerte Werkeinstellung Dauer Energie Temperatur Frischwasserverbrauch Relative Feuchtigkeit Programm [min] [°C] [kWh] Auffrischen 300-600 Aufwärmen ca. 15 Bedampfen 45-50 70-80 Trocknen ca. 10 <50 Trocknen ca. 110 <50 Hygienisieren 300-600 Aufwärmen ca. 15 Bedampfen 45-50 70-80 Trocknen ca.

  • Seite 64: Standby-Sparautomatik

    11 Technische Daten 11.3 Standby-Sparautomatik Zur Vermeidung von unnötigem Energieverbrauch ist das Gerät mit einer Standby-Sparautomatik ausgerüstet. 20 Minuten nach Programmende erlöscht das TouchDisplay sowie die Innen- beleuchtung. Der Stromverbrauch wird auf ein absolutes Minimum reduziert. Dennoch bleiben die Sicherheitsfunktionen aktiv.

  • Seite 65: Stichwortverzeichnis

    Stichwortverzeichnis Gerät vorbereiten......40 Geruch..........24 Abkühlen......22, 26, 29 Gültigkeitsbereich ......2 Anzeigeelemente ......18 Auffrischen........ 22, 29 Aussenabmessung......62 Helligkeit Display ......34 Helligkeitsstufen......34 Hinweis Wärmepumpe ....14 Bedienelemente ......18 Hygienisieren........29 Bedienung........40 Beladung........24, 28 Benutzereinstellungen ....
  • Seite 66 Programmwahl........ 18 Verbrauchswerte Hauptprogramme...... 63 Raumtemperatur......62 Verpackung ........14 Reinigung V-ZUG Service......... 38 Frischluftfiltermatte.... 56 Hauptfiltermatte ...... 55 Hauptfiltersieb...... 54 Wartung ..........52 Reinigungsintervalle....... 52 Wäsche einordnen ......40 Wasserhärte ........35 Service & Support ......67 Sicherheit ......... 14 Zeitliches Auffrischen ....25 Sicherheitshinweise Zeitliches Trocknen......

  • Seite 67: Service & Support

    (FN) und die Gerätebezeichnung. Sie finden diese Angaben auf dem Ty- penschild Ihres Gerätes. Meine Geräteinformationen: FN: ___________________ Gerät: _____________________ Halten Sie diese Geräteinformationen bitte immer bereit, wenn Sie mit V-ZUG Kontakt auf- nehmen. Vielen Dank. Ihr Reparaturauftrag Unter ww.vzug.com→Service→Service-Nummer finden Sie die Telefonnummer Ihres nächs- ten V‑ZUG-Service-Centers.
  • Seite 68 ► Eventuell Zusatzfunktion wählen. ► Taste antippen. Das Programmende wird im Display angezeigt: ► Gerätetür öffnen. ► Wäsche entnehmen. ► Hauptfiltersieb reinigen. ► Wasserbehälter leeren. ► Gerätetür schliessen. ► Taste drücken. J14001.350-R03 V-ZUG AG, Industriestrasse 66, CH-6301 Zug info@vzug.com, www.vzug.com...
