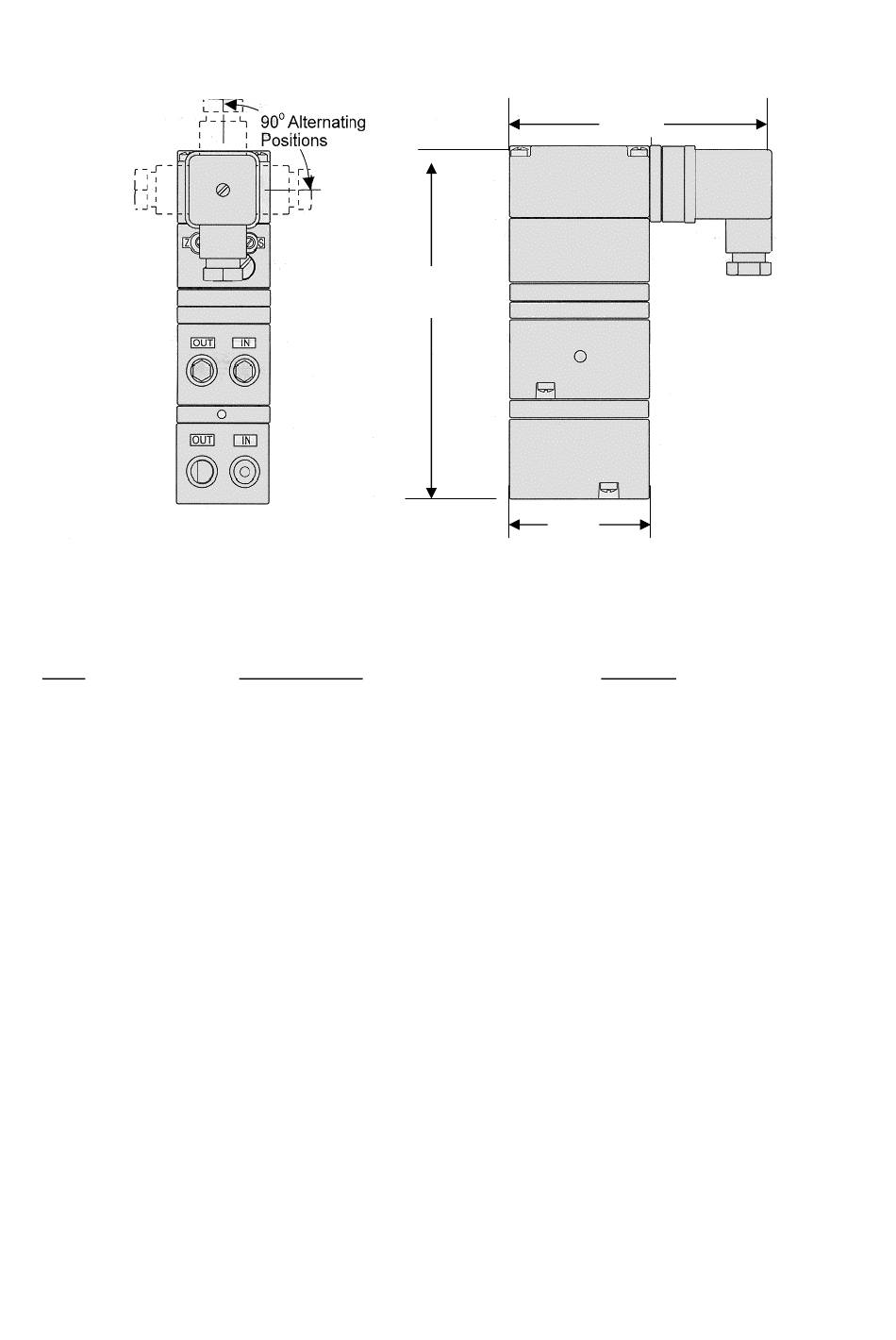

Maße des Ventils
Mögliche Fehlerquellen
Fehler
Ausgangsdruck fehlt
Ausgangsdruck zu niedrig
Ausgangsdruck schwingt
Enddruck wird zu
langsam erreicht
Ausgangsdruck verändert
sich sprungartig
Ventil bläst dauernd
aus der Entlüftung (3)
132
mögliche Ursache
•
Versorgungsspannung und Signal überprüfen
•
Versorgungsdruck fehlt an "IN"
•
Verastopfte Zuleitung
•
Drucksensor zerstört, weil zu hoher
Versorgungsdruck auf "OUT" angeschlossen war?
•
Versorgungsdruck zu niedrig?
•
zu großer Spannungsfall auf der Signalleitung
- wegen zu langer Leitung?
- wegem zu großem Übergangswiderstand?
•
pneumatische Leitungsquerschnitte zu klein
•
Eigenresonanzen
•
Nennweite des Ventils zu klein
•
Druckaufbau zu langsam
•
Verstärkung zu gering
•
Signalspannung hat Störimpulse
•
Ventilsitz nicht dicht geschlossen,
•
Späne auf der Dichtfläche
102
57
Maßnahme
•
überprüfen
•
überprüfen
•
überprüfen
•
zurück ins Werk
•
Versorgungsdruck erhöhen
•
größerer Drahtquerschnitt,
•
Verbindungsschrauben festziehen
•
Stromregelung vornehmen
•
Verschraubungs-,Leitungs
querschnitte möglichst groß
•
Versorgungsdruck ändern
•
Ausgangsvolumen ändern, min.0,1l
•
Booster in den Ausgang
•
Verstärkung ändern
•
•
Ventil austauschen oder
Booster verwenden
•
größere Versorgungsleitung
•
Verstärkung erhöhen
•
mit Oszilloscop auf Störimpulse
prüfen
•
Filter 5µm vorsetzen
•
Späne, Rost, Schmutz entfernen
