Bedienungsanleitung
Proportionalventil PT6
Allgemeine technische Merkmale
Bauart:
Düse-Prallplatte Ventil mit integrierter elektrischer
Rückführung und Volumenstrombooster zu Verstärkung
des pneumatischen Ausgangssignals.
Temperatur:
-40°C...70°C Arbeits-. –40...+80°C Lagertemperatur
Werkstoff:
Gehäuse aus Aluminium, Innenteile MS/Edelstahl
Düse aus Saphir im vernickelter Messingplatte
Dichtungen /Elastomere aus NBR
Schutzart:
Standard IP65
Pneumatische Merkmale
Druckmedium:
Druckluft und neutrale Gase, 5µm gefiltert
Vers.druck:
max. 10bar
Volumenstrom:
250 l/min bei 7bar Eingangs- und 1,4bar Ausgangsdruck
Entlüftung:
Entlüftung standardmäßig nicht gefaßt, als Option gefaßt
Luftverbrauch:
0,2... 7 l/min Eigenluftverbrauch, je nach Ausgangsdruck .
Elektrische Merkmale
Spannungsers.
Ohne, 2 Leiter System
Signale:
0...10V, 4...20mA, Sondersignale: 0...5V, 1...5V, 1...9V
Anschluß:
4 - poliger Blockstecker nach DIN43650
0-10 V
Pin 1
Signal (+)
Pin 2
Signal (-)
Pin 3
Pin 4
Erde
Genauigkeit
Linearität:
< 0,25% v.E.
Hysterese:
< 0,1% v.E.
Vibrat. Empf.:
< 1% v.E.

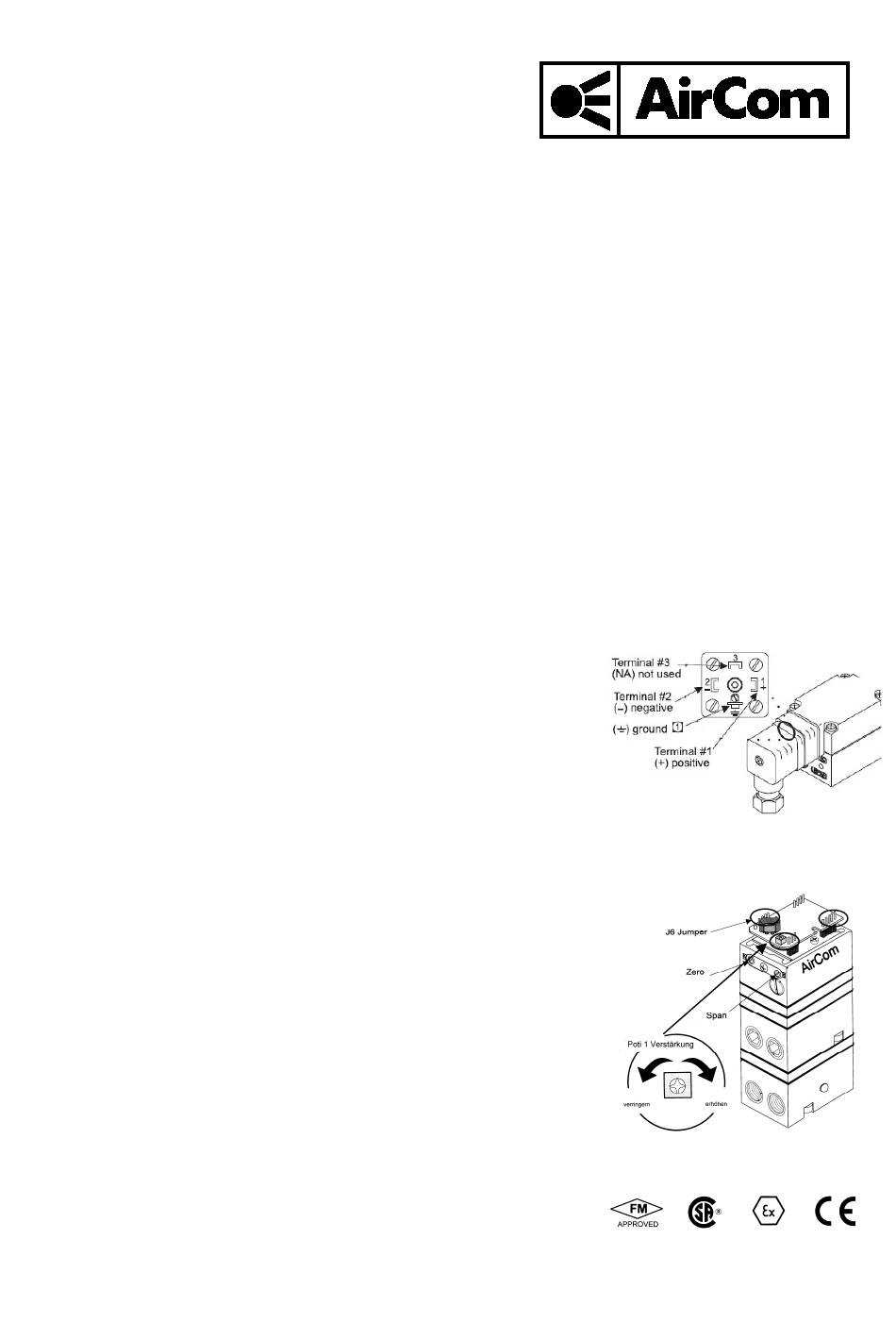

Justierung
Schritt 1
An dem Potentiometer „Zero" den minimalen Ausgangs-
druck für den minimalen Sollwert einstellen (Nullpunkt)
Schritt 2
mit dem Potentiometer „Span" den maximalen Ausgangs-
druck für den maximalen Sollwert einstellen (Endwert)
Wiederholen Sie diese Schritte, bis der gewünschte Druckbereich erreicht ist.
Um eine schwingungsfreie Regelung zu erhalten, kann die Verstärkung des
Ventils eingestellt werden. Dazu wird das Poti 1 im Uhrzeigersinn zur Signal-
verstärkung verstellt, bei starkem Überschwingen wird das Poti 1 gegen den
Uhrzeigersinn verdreht, bis eine schwingungsfreie Regelung erreicht ist.
Option: Zulassungen für gefährliche Bereiche
FM (Factory Mutual), CSA (Canadian Standards Association), CENELEC.
Alle Ventile für die EX Bereiche gibt es ausschließlich mit 4...20mA.
4-20 mA
Signal (+)
Signal (-)
Erde
Reproduzierbark.< 0,1% v.E.
Ansprechempf.: < 0,02% v.E.
Temp. Empf.:
< 0,5% + 0,06/°C v.E.
