ES

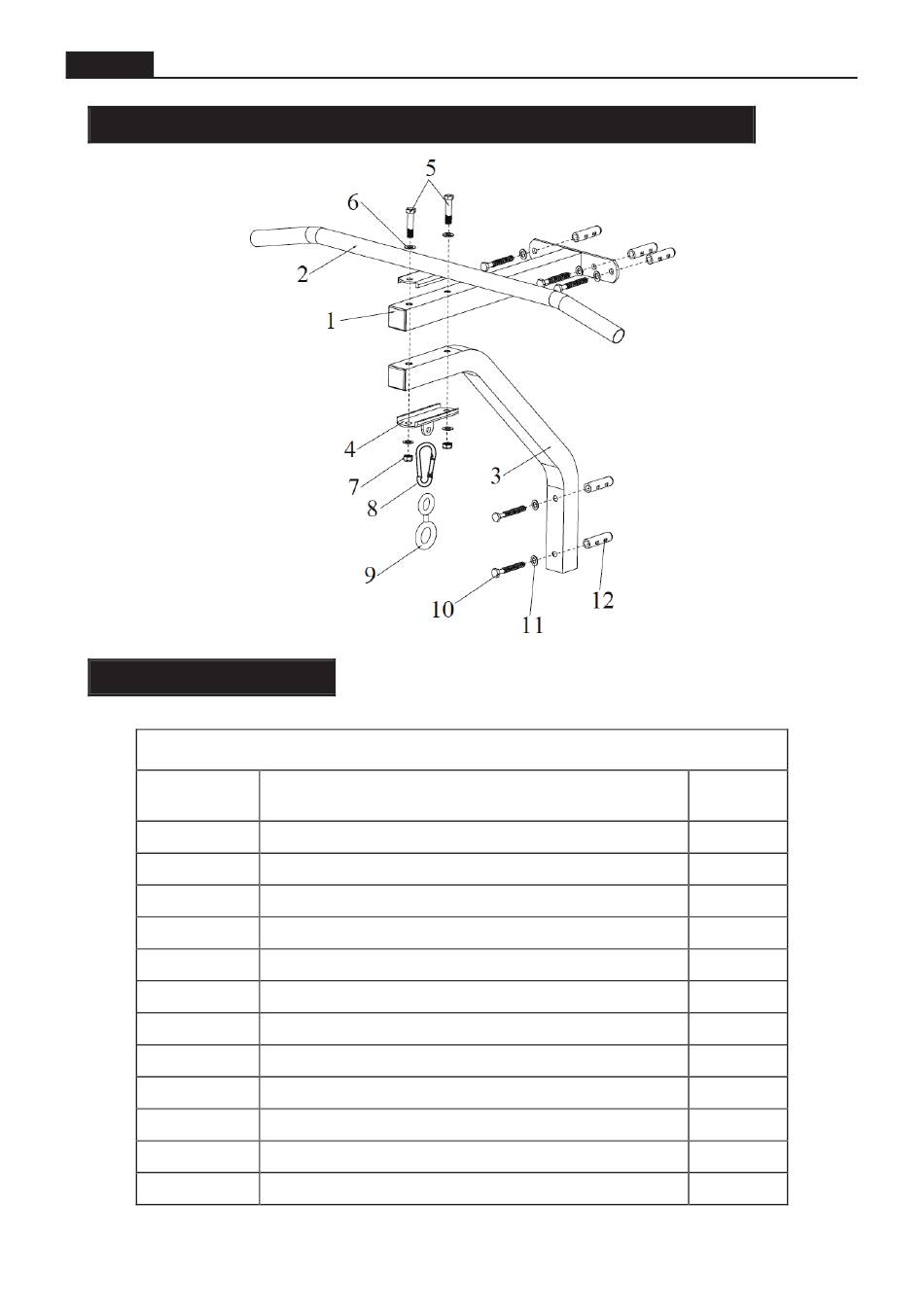

DIBUJO DEL MONTAJE CON VISTA DE DESPIECE
LISTA DE PARTES
NO.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
LISTA DE PARTES
DESCRIPCIÓN
Marco principal
Barra de la manija
Tubo de soporte
Placa de sujeción
Tornillo de cabeza Hexagonal M10x95
Arandela M10
Tuerca de nylon M10
bloqueo en forma de D
Tornillo giratorio
Tornillo M8*90
Arandela M8
Tubo de nylon
-19-
CANTIDA
D
1
1
1
1
2
4
2
1
1
6
6
6
