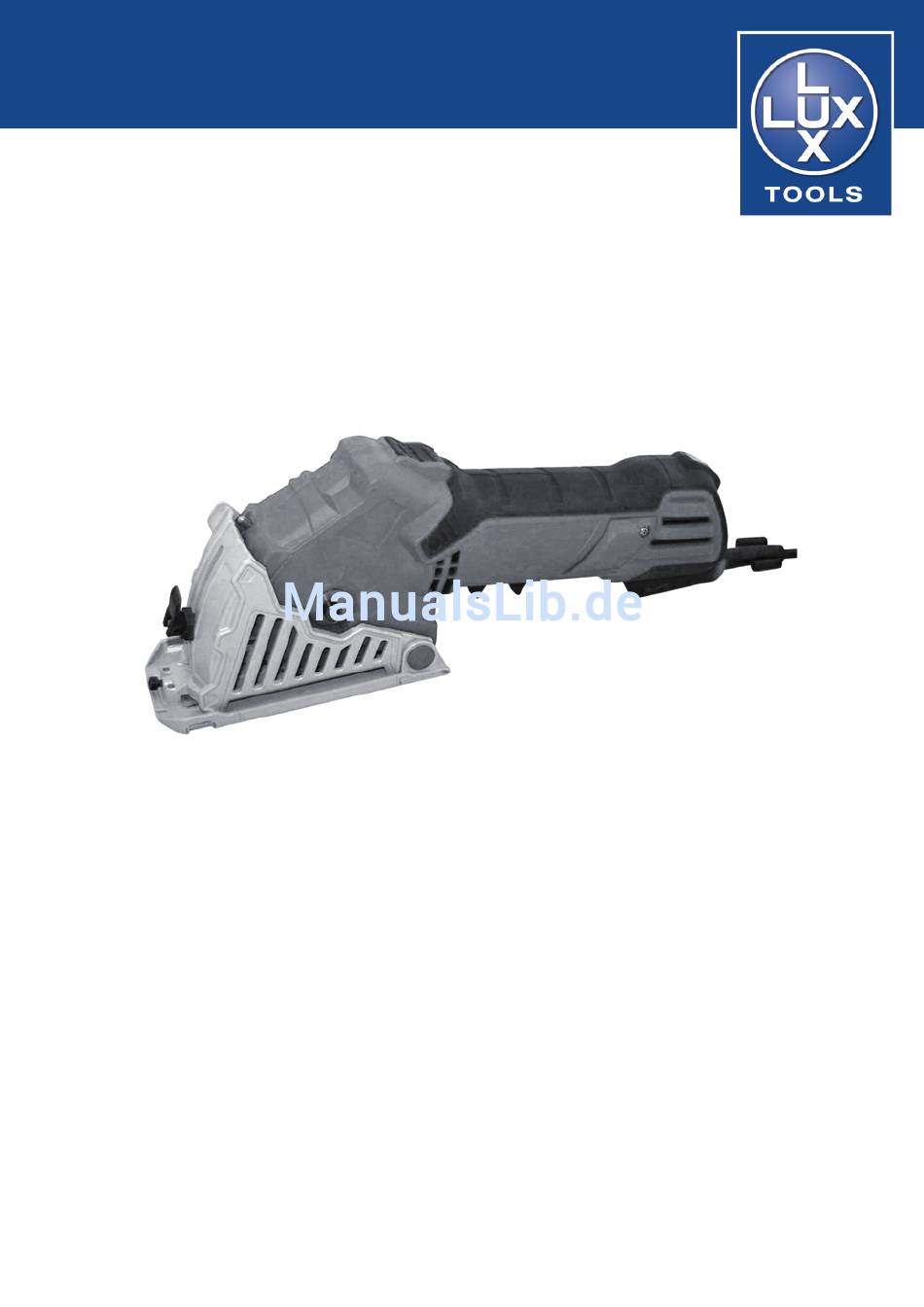

- Seite 1 397519 Gebrauchsanweisung Priročnik za uporabo Manuale di instruzioni Használati utasítás Manuel d’utilisation Priručnik za uporabo Operating instructions Priručnik za uporabo Návod k použití Manual de utilizare Návod na použitie Руководство по эксплуатации Instrukcje obsługi Інструкція з експлуатації...
-
Seite 2: Inhaltsverzeichnis
V_01-06-2011 Sehr geehrter Kunde, wir freuen uns über Ihr Vertrauen! Ihr neues Gerät wurde nach dem Stand der Technik konstruiert und gefertigt. Lesen Sie vor der ersten Inbetriebnahme unbedingt diese Gebrauchsanweisung! Hier finden Sie alle Hinweise für einen sicheren Gebrauch und eine lange Lebensdauer des Geräts. Beachten Sie unbedingt alle Sicherheitshinweise in dieser Anweisung! Die vorliegende Gebrauchsanweisung ist eine Originalgebrauchsanweisung. -
Seite 3: Bevor Sie Beginnen
Aufbewahrung, Transport ....................... 24 Aufbewahrung ............24 Transport . -
Seite 4: Was Bedeuten Die Verwendeten Symbole
V_01-06-2011 Was bedeuten die verwendeten Symbole? Gefahrenhinweise und Hinweise sind in der Gebrauchsanweisung deutlich gekennzeichnet. Es werden folgende Symbole verwendet: GEFAHR Art und Quelle der Gefahr! Bei Missachtung des Gefahrenhinweises entsteht eine Gefahr für Leib und Leben. WARNUNG Art und Quelle der Gefahr! Bei Missachtung des Gefahrenhinweises kann es zu einer Gefahr für Leib und Leben kommen. -
Seite 5: Zu Ihrer Sicherheit
Am Gerät Symbole, die sich an Ihrem Gerät befinden, dürfen nicht entfernt oder abgedeckt werden. Nicht mehr lesbare Hinweise am Gerät müssen umgehend ersetzt werden. WARNUNG - Zur Verringerung eines Verletzungsrisikos lesen Sie die Gebrauchsanwei- sung! Tragen Sie bei der Arbeit einen Augen-, Gehör- und Atemschutz. Tragen Sie bei der Arbeit Schutzhandschuhe. -
Seite 6: Bedienung/Arbeitsplatz
V_01-06-2011 • Das Gerät darf nur innerhalb der angegebenen Grenzen für Spannung, Leistung und Nenn- drehzahl verwendet werden (☞ Technische Daten – Seite 26 • Falls erforderlich, nur Verlängerungskabel verwenden, die für Gerät und Umgebung geeignet sind. Fragen Sie Ihre Elektrofachkraft. •... -
Seite 7: Wartung
Wartung • Es dürfen nur Wartungsarbeiten und Störungsbeseitigungen durchgeführt werden, die in die- ser Gebrauchsanweisung beschrieben sind. Alle anderen Arbeiten müssen von einer Fach- kraft durchgeführt werden. • Überprüfen Sie regelmäßig alle Verschraubungen auf festen Sitz. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. •... -
Seite 8: Lagerung Und Transport
V_01-06-2011 • Versuchen Sie nie, Kurven zu schneiden. Dieses Gerät ist nur für geradlinige Schnitte konstru- iert worden. Versuchte Kurvenschnitte beschädigen das Sägeblatt, führen zu groben Schnit- ten und möglicherweise zum Sägeblatt-Bruch. Es besteht die Gefahr ernsthafter Verletzun- gen. • Sägen Sie mit dem Gerät ausschließlich vorwärts, niemals rückwärts. •... -
Seite 9: Persönliche Schutzausrüstung
Persönliche Schutzausrüstung Tragen Sie eng anliegende Arbeitskleidung. Tragen Sie bei langen Haaren eine Kopfbedeckung. Tragen Sie bei der Arbeit eine Staubschutzmaske. Tragen Sie bei der Arbeit einen Gehörschutz. Tragen Sie bei der Arbeit eine Schutzbrille. Tragen Sie bei der Arbeit Sicherheitshandschuhe! Bei der Arbeit mit dem Gerät festes Schuhwerk tragen. -
Seite 10: Ihr Gerät Im Überblick
V_01-06-2011 Ihr Gerät im Überblick 1. Entriegelung (Sägeblattschutz) 2. Sägeblattschutz 3. Fixierschraube (Befestigung Parallelanschlag) 4. Führungsöffnungen (Parallelanschlag) 5. Schnitttiefenbegrenzer 6. Mutter (Befestigung Sägeblattschutz) 7. Spindelarretierung 8. Absaugstutzen 9. Absaugschlauch 10. Handgriff 11. Kontrollleuchte 12. Ein-/Aus-Schalter 13. Schraube (Befestigung Sägeblattschutz) 14. Sägeblatt (verborgen) 15. -
Seite 11: Sicherheitseinrichtungen
Sicherheitseinrichtungen Sägeblattschutz Der Sägeblattschutz (2) schützt vor versehentlichem Berühren des Sägeblattes (14) und vor herumfliegen- den Spänen. Der Sägeblattschutz (2) muss während des Betriebs immer montiert sein. Auspacken und Montage Auspacken Gerät auspacken und auf Vollständigkeit prüfen. Siehe auch: ☞ Verpackung entsorgen –... -
Seite 12: Montage
V_01-06-2011 Montage WARNUNG Verletzungsgefahr! Vor allen Arbeiten am Gerät immer den Netzstecker ziehen (Gerät stromlos schalten). Sägeblatt einbauen WARNUNG Verletzungsgefahr! Beachten Sie beim Einbau unbedingt die Drehrichtung des Sägeblattes. WARNUNG Verletzungsgefahr! Achten Sie beim Aufsetzen des Sägeblattschutzes darauf, dass die Feder (19) auf den Sägeblattschutz drückt. - Seite 13 – Sägeblattschutz (2) aufsetzen. – Schraube (13) durch Sägeblattschutz (2) und Gerät schieben. Hinweis: Der Vierkant der Schraube (13) muss in die Aufnahme am Gerät eingeführt werden. – Mutter (6) mit geeignetem Werkzeug im Uhrzeigersinn auf Schraube (13) drehen und festzie- hen.
- Seite 14 V_01-06-2011 Staubsauger anschließen WARNUNG Verletzungsgefahr! Schließen Sie bei der Arbeit mit dem Gerät immer einen geeigneten Staubsauger an. VORSICHT Geräteschäden! Der Absaugstutzen (8) kann nur in einer Position in das Gerät eingeführt werden. – Verriegelungen des Absaugstutzens (8) an einem Ende in Aufnahmen des Absaugschlauchs (9) führen.
-
Seite 15: Bedienung
Bedienung WARNUNG Verletzungsgefahr! Lassen Sie bei Funktionsstörungen sofort den Ein-/Aus-Schalter (12) los und ziehen Sie den Netzstecker. Vor dem Starten überprüfen! WARNUNG Verletzungsgefahr! Das Gerät darf nur in Betrieb genommen werden, wenn keine Defekte oder Fehler gefun- den werden. Ist ein Teil defekt, muss es unbedingt vor dem nächsten Gebrauch ersetzt werden. -
Seite 16: Schnitttiefe Einstellen
V_01-06-2011 Schnitttiefe einstellen WARNUNG Verletzungsgefahr! Vor allen Arbeiten am Gerät immer den Netzstecker ziehen (Gerät stromlos schalten). Hinweis: Achten Sie auf die korrekte Tiefeneinstellung des Sägeblattes bei den verschiedenen Hinweise zur Bedienung – Seite 19 Materialien (☞ – Verriegelung des Schnitttiefenbegrenzers (5) öff- nen. -
Seite 17: Gerät Ein-/Ausschalten
Gerät ein-/ausschalten WARNUNG Verletzungsgefahr! Vor Beginn des Sägens abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat. Hinweis: Das Gerät ist mit einem Überlastschutz ausgestattet. Sollte die Kontrollleuchte (11) anfangen zu blinken, reduzieren Sie die Vorschubkraft, mit der Sie das Gerät durch das Werkstück schieben. -
Seite 18: Parallelanschlag Montieren/Einstellen
V_01-06-2011 Parallelanschlag montieren/einstellen Hinweis: Der Parallelanschlag kann zum genaueren Ablängen des Werkstücks benutzt werden. Der Parallelanschlag kann von beiden Seiten an das Gerät montiert werden. Die Längen- angabe auf dem Parallelanschlag ist nur eine ungefähre Maßangabe. – Fixierschraube (3) lösen. –... -
Seite 19: Hinweise Zur Bedienung
– Verriegelung (21) des Hilfsarms (22) öffnen. – Hilfsarm (22) auf gewünschten Winkel einstellen. – Verriegelung (21) des Hilfsarms (22) wieder schließen. – Hilfsstütze (23) ausklappen. Hinweis: Je nach länge des Werkstücks kann die Hilfsstütze durch Herausziehen verlängert wer- den. –... - Seite 20 V_01-06-2011 • Zum Schutz des Untergrundes kann bei Holz- oder Kunststoffschnitten die Schnitttiefe gleich der Werkstückdicke sein. Die Schnittkante des Werkstückes kann dabei aber unsauber oder ausgefranst sein. • Überprüfen Sie die Schnitttiefe immer an einem Ausschussteil, bevor Sie das Werkstück schneiden.
-
Seite 21: Reinigung Und Wartung
Reinigung und Wartung Reinigungs- und Wartungsübersicht Vor jedem Gebrauch Was? Wie? Gerät auf Defekte und Fehler prüfen. Sichtprüfung. ☞ Sägeblatt wechseln – Seite 22 Sägeblatt auf richtigen Sitz und Befestigung prüfen. Gerät auf Späne überprüfen. Späne gegebe- Blasen Sie die Späne mit Druckluft aus oder nenfalls entfernen. -
Seite 22: Gerät Reinigen
V_01-06-2011 Gerät reinigen GEFAHR Stromschlaggefahr! Das Gerät niemals mit Wasser bespritzen oder dem Wasser aussetzen. Zur Reinigung niemals Reinigungs- oder Lösungsmittel verwenden. Dem Gerät könnten irreparable Schäden zugefügt werden. Die Kunststoffteile können von den Chemikalien angegriffen werden. Ein sorgfältiger Umgang und eine regelmäßige Reinigung stellen sicher, dass das Gerät lange funktionstüchtig und leistungsfähig bleibt. - Seite 23 Sägeblatt ausbauen – Mutter (6) mit geeignetem Werkzeug gegen den Uhrzeigersinn lösen. – Schraube (13) herausziehen. – Sägeblattschutz (2) abnehmen. – Spindelarretierung (7) drücken und gedrückt hal- ten. – Schraube (15) bei gedrückter Spindelarretierung (7) mit geeignetem Werkzeug im Uhrzeigersinn lösen und abnehmen. –...
-
Seite 24: Aufbewahrung, Transport
V_01-06-2011 Aufbewahrung, Transport Aufbewahrung WARNUNG Verletzungsgefahr! Bewahren Sie das Gerät so auf, dass sie nicht von Unbefugten eingeschaltet werden kann. Stellen Sie sicher, dass sich niemand am stehenden Gerät verletzen kann. VORSICHT Geräteschäden! Bewahren Sie das Gerät nicht ungeschützt in feuchter Umgebung auf. Transport –... -
Seite 25: Störungen Und Hilfe
Störungen und Hilfe Wenn etwas nicht funktioniert... GEFAHR Lebensgefahr! Unsachgemäße Reparaturen können dazu führen, dass Ihr Gerät nicht mehr sicher funk- tioniert. Sie gefährden damit sich und Ihre Umgebung. Oft sind es nur kleine Fehler, die zu einer Störung führen. Meistens können Sie diese leicht selbst beheben. -
Seite 26: Technische Daten
V_01-06-2011 Technische Daten Nennspannung 230 V ~ / 50 Hz Nennleistung 600 W Sicherheitsklasse Schutzgrad IP 20 Kabellänge 3000 mm Leerlaufdrehzahl 5000 min Durchmesser Sägeblatt (außen) 89 mm Bohrung Sägeblatt (innen) 10 mm Sägeblattdicke 1,9 mm 1,2 mm Diamant 1,8 mm Zulässige Sägeblattart Diamant Schallleistungspegel (L... -
Seite 27: Ersatzteile/Zubehör
*) Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatz- werte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann dar- aus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den aktuellen am Arbeitsplatz vorhandenen Immissionspegel beeinflussen, beinhalten die Eigenart des Arbeitsraumes, andere Geräuschquellen, z. - Seite 28 Emil Lux GmbH & Co. KG Emil-Lux-Strasse 1 42929 Wermelskirchen GERMANY Fon +49 (0) 2196 / 76 - 40 00 Fax +49 (0) 2196 / 76 - 40 02 www.lux-tools.de...
