E INB A U - U ND B E T R IE B S A NL E I T UN G B S K- R- M
8.1. Übersicht Nass- und Trockeneinbau
Der Einbau der Klappen kann grundsätzlich durch ver-
schieden Befestigungsvarianten erfolgen.
• starrer Einbau durch Einmauern bzw. Einmörteln in
den umgebenden Baukörper
• Einbau in Verbindung mit einem Schottsystem in
Massivwand / Decke,- oder Leichtwand

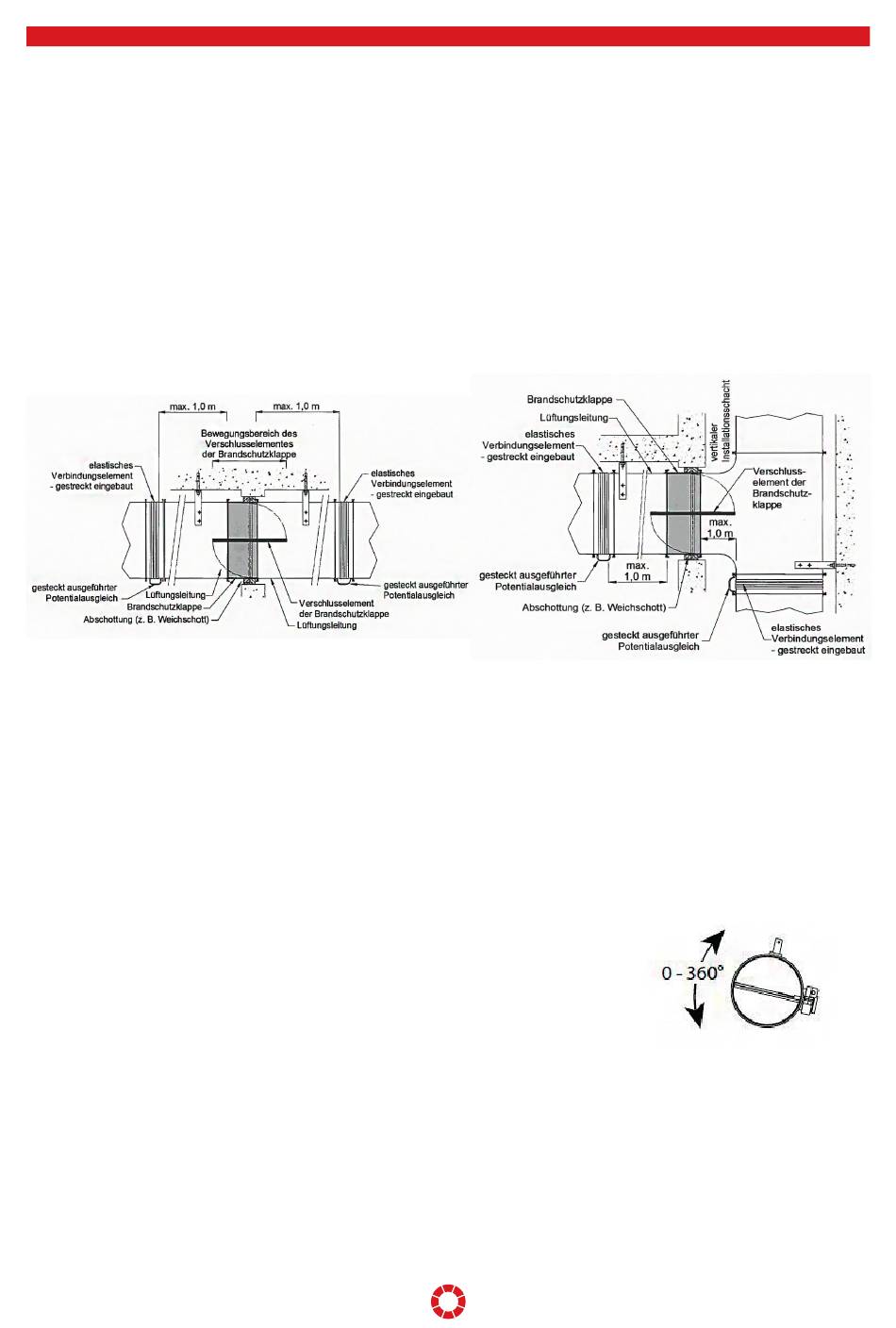

Beim Einbau der Klappen in Verbindung mit Schot-
tungssystemen sollen nach Möglichkeiten Maßnahmen
zur Dehnungskompensation berücksichtigt werden.
Dadurch werden die im Brandfall durch Wärmedehnung
Die Maßnahmen zur Dehnungskompensation sind
außerhalb des Verschlusselementes, jedoch im
Abstand von maximal 1 m vom Klappenende anzuord-
nen. Die elastischen Verbindungselemente, die unter
Brandeinwirkung die vollständige Trennung von Brand-
schutzklappe und der Luftleitung sicherstellen sollen,
bestehen aus brennbaren Materialien. Trotz Dehnungs-
kompensation sind die Klappen so an der Wand oder
Decke zu befestigen, dass diese im Brandfall durch ihr
Eigengewicht nicht ihre Einbaulage verändert.
Eine Verschmutzung der Brandschutzklappe bei der
Montage darf nicht erfolgen. Nach erfolgtem Einbau
ist u.a. die Leichtgängigkeit des Klappenblattes in Ver-
bindung mit der Antriebseinheit zu kontrollieren. Nach
oder Absturz der anschließenden Luftleitungen ent-
stehenden Kräfte soweit herabsetzt, dass die Lage der
Brandschutzklappe und des Weichschottes nicht ver-
ändert wird. Zur Dehnungskompensation werden elas-
tische Verbindungselemente oder flexible Leitungsteile
verwendet. Der flexible Bereich im eingebauten Zustand
muss mindestens 1 % der angeschlossenen Leitungs-
länge in Schubrichtung bis zu einem allenfalls weiteren
flexiblen Leitungsteil oder elastischen Verbindungsele-
ment, mindestens jedoch 80 mm betragen. Der Einbau
des flexiblen Leitungsteiles muss gestreckt erfolgen.
Abschluss der Arbeiten ist ein Testlauf an der Brand-
schutzklappe durchzuführen.
Die ordnungsgemäße Funktion der Brandschutzklappe
in Verbindung mit der Einbausituation ist sicherzustel-
len.
Die Brandschutzklappe BSK-R-M darf bezogen auf die
Achsenlage, in jeder Position in Wand oder Decke ein-
gebaut werden, sofern die Montage nicht mit minima-
lem Abstand erfolgt. Einschränkungen siehe nächste
Seite.
