E INB A U - U ND B E T R IE B S A NL E I T UN G B S K- R- M
∎
Geeignet für den Einbau in massive Wand/Decke und Leichtbauwand
(Metallständerwand mit Beplankung aus Gipskartonplatten) und Gipsblocksteine
∎
Geeignet für den direkten Einbau (nass und trocken)
∎
Abdichtung mit Weichschott zulässig
∎
Montage mit Mindestabstand zugelassen
∎
Ausführung gemäß EN 15650:2010; geprüft nach EN 1366-2:2015
∎
Einsetzbar in Zuluft- und Abluftsystemen für saubere (unbelastete) Luft.
∎
Nur für den Innenbereich geeignet; max. Betriebstemperatur 50°C
∎
Antriebseinheit liegt außerhalb der Wand
∎
Wartungsfreie Ausführung

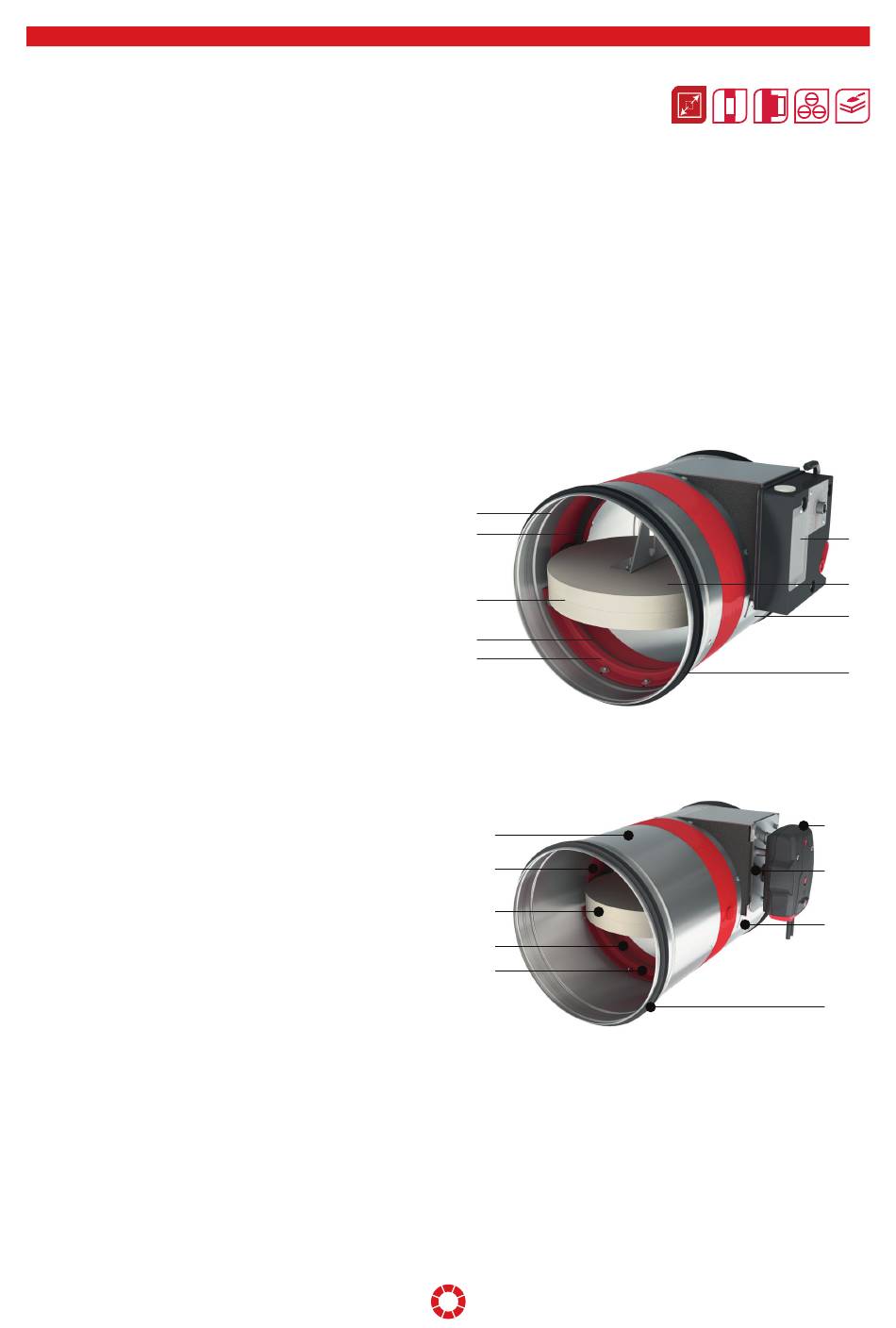

4. Aufbau

Im Wesentlichen besteht die Brandschutzklappe aus
einem verzinkten Stahlblechgehäuse, einem Klappen-
blatt aus Kalziumsilikat, einer integrierten Lippen-
dichtung für den Kaltrauch, einer am Klappengehäuse
umlaufenden intumeszierenden Dichtung und einer
Antriebseinheit wahlweise mit thermisch-manueller
oder motorischer Auslösung
des Verschlusselementes.
1. Gehäuse aus verzinktem Stahlblech
2. Klappenblatt
3. Antriebseinheit (manuelle oder motorische
Ausführung)
4. Umlaufende Kaltrauchdichtung
5. Anschlag für Klappenblatt
6. Umlaufendes intumeszierendes Dichtband
7. Schmelzlot
8. Lippendichtung für Rohranschluss
9. Produktkennzeichnung
1
6
2
4
5
1
6
2
4
5
S E I T E 5
BASTA OK
3
7
9
8
3
7
9
8
