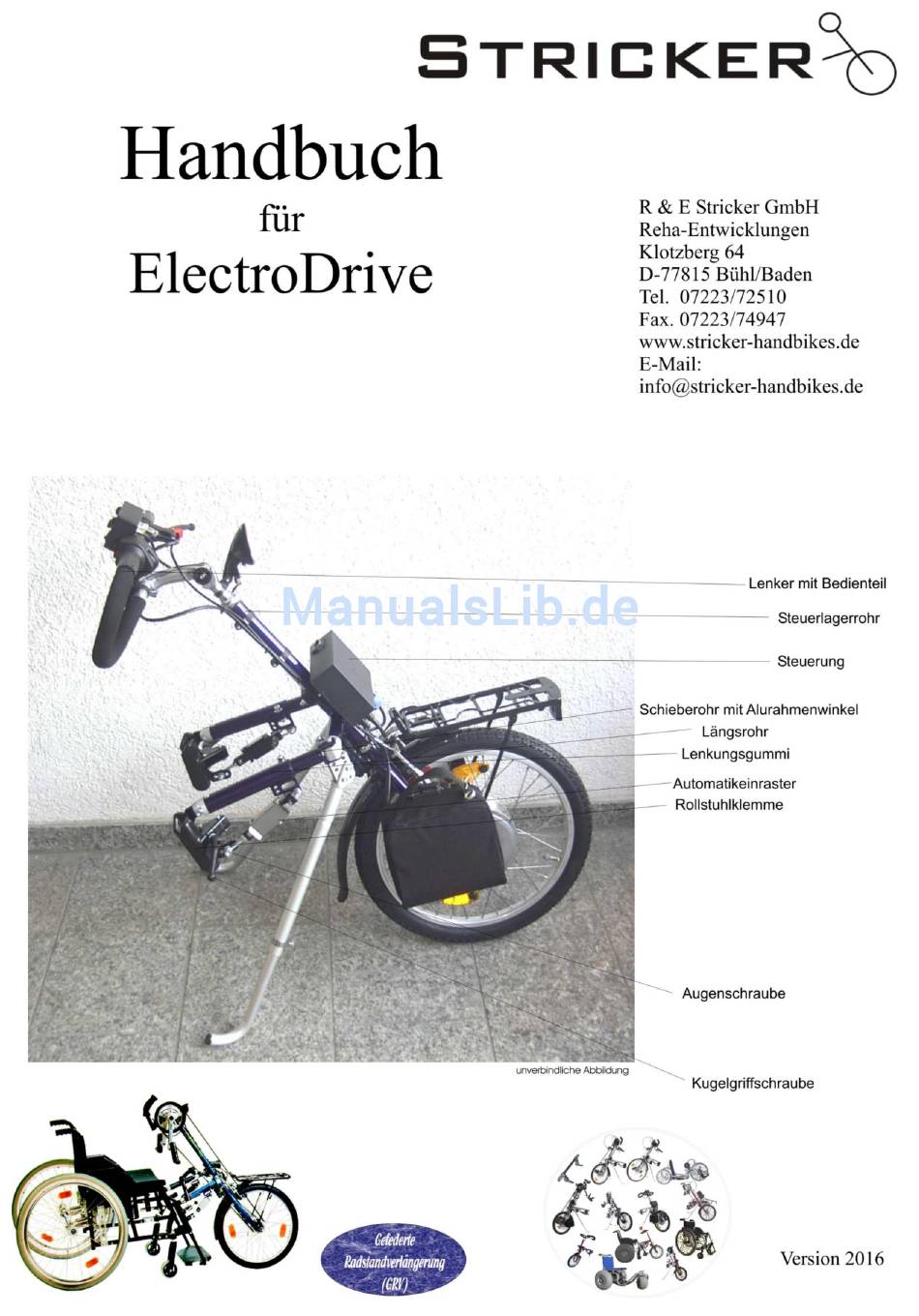

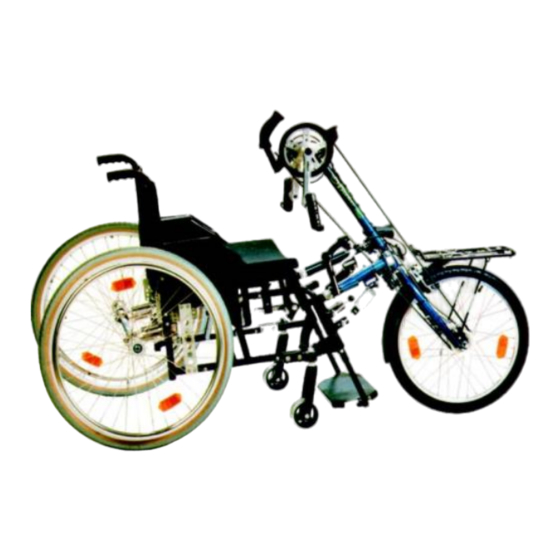

Stricker electroDrive Handbuch Vers RS 1.2 Vor der Inbetriebnahme des electroDrives unbedingt die S und die Betriebsanleitung ICHERHEITSHINWEISE bitte aufmerksam lesen und beachten ! Sicherheits- und Gefahrenhinweise Fahrhinweise Verwendungszweck Beschreibung des „electro-drives Anklemmen des electroDrives an des Rollstuhl Abkoppeln vom Rollstuhl... -
Seite 3: Sicherheits- Und Gefahrenhinweise
2. Bei starkem Gefälle darf nur mit einer deutlich niedrigeren Geschwindigkeit gefahren werden um jederzeit sicher Bremsen zu können. 3. Die maximale Zuladung des electroDrive beträgt 120 kg. Beachten Sie auch unbedingt die Zuladung die der Hersteller Ihres Rollstuhls angibt. Falls diese niedriger als 120 kg ist, gilt der niedrigere Wert als max. -
Seite 4: Fahrhinweise
Fahrhinweise Durch den Anbau des electroDrive’s an den Rollstuhl wird aus dem vierrädrigen Rollstuhl ein Dreirad mit allen Vor-und Nachteilen. In Kurven ist ein Dreirad instabiler als ein normaler Rollstuhl! Am Anfang muss man sich dieser Tatsache bewußt werden, und sich durch vorsichtiges Fahren mit dem Gespann vertraut machen. -
Seite 5: Verwendungszweck
Der Radnabenmotor befindet sich im Antriebsrad und wird durch zwei wiederaufladbare Batterien versorgt. Das electroDrive besitzt einen schnellen und langsamen Vorwärtsgang und einen gedrosselten Rückwärtsgang. Die Geschwindigkeit kann durch die integrierte Steuerung stufenlos von 0 - 6 km/h über die beidseitig bedienbare Wig-Wag Schaltung am Lenker oder über einen Drehgasgriff reguliert werden. -
Seite 6: Anklemmen Des Electrodrives An Des Rollstuhl
Die Klemmvorrichtungen auf beiden Seiten so weit öffnen, dass sie über die vorderen Rahmenrohre des Rollstuhls geschoben werden können. Nicht zu weit öffnen, da sonst die Klemmschraube herausfallen kann. Jetzt das electroDrive an den Vorderrahmen des Rollstuhls ansetzen und die Klemmvorrichtungen auf beiden Seiten zudrehen. Tip: Mit unserer Positionsklemme ist das Anklemmen des electroDrive noch einfacher. -
Seite 7: Abkoppeln Vom Rollstuhl
Jetzt die Vorderräder des Rollstuhls auf den Boden ablassen. Achtung: Nie versuchen die Rastbolzen mit Gewalt zurück zudrücken. Die Rasterklappen können dadurch verbogen werden. Danach die Hebel H1L und H1R (Abb.4) aufdrehen, bis das electroDrive vom Rollstuhl abgenommen werden kann. Nicht zu weit öffnen. Rastschlitz Rasterklappe Stellmutter Kontermutter Abb.2... -
Seite 8: Anpassen Des Electrodrives
Einstellen auf die Breite des Rollstuhls Für diese Einstellung das electroDrive auf den Boden Abstellen. Betrachtet man das electroDrive von der Seite, sollten die beiden Längsrohre in der Grundeinstellung ungefähr einen rechten Winkel zum Steuerrohr bilden. Der Winkel muss auf beiden Seiten gleich sein. Dies läßt sich überprüfen, indem das hintere Längsrohr über das vordere angepeilt wird. -
Seite 9: Ausrichten Des Antriebrades Zum Rollstuhl
Sie vor jeder Fahrt fest, ob das Antriebsrad noch mittig zum Rollstuhl ausgerichtet Einstellung der Beleuchtung Das electroDrive besitzt zwei Frontstrahler an der Vorderseite des Gepäckträgers. Um die Scheinwerfer auszurichten, klemmen Sie das electroDrive an Ihren Rollstuhl an, drücken den Lenker nach vorne und bringen damit das Drive in die Fahrposition. -
Seite 10: Inbetriebnahme Des Electrodrives
Inbetriebnahme des electroDrives Nachdem das electroDrive auf Ihren Rollstuhl eingestellt ist, können Sie das Gerät in Betrieb nehmen. Hängen Sie die beiden Akkus auf die Halterungen links und rechts der Radgabel. Achten Sie auf einwandfreien Sitz. Sichern Sie die Akkus mit jeweils einem Sicherungsstift. -
Seite 11: Ausschalten Der Steuerung
Nach Loslassen des Hebels bremst die Steuerung den Motor langsam SPEED – Taste und MIN/MAX Poti haben die gleiche Funktion wie bei der Gasdrehgriffausführung. 10.4 Kapazitätsanzeige der Akkus Das electroDrive ist mit einer Kapazitätsanzeige ausgerüstet, die sich auf der Oberseite der Steuerungsbox befindet. Die Anzeige hat folgende Eigenschaften: ... -
Seite 12: Sicherungen
Typ: G-Sicherung 20x5mm IEC 127-2-3 700mA mittelträge Batterien Das electroDrive wird durch zwei wartungsfreie 12 Volt Blei-Akkumulatoren mit einer Kapazität von jeweils 16 Ah versorgt. Im Betrieb mit dem Motor werden die Akkus automatisch in Reihe geschaltet und ergeben so die Motorbetriebsspannung von 24 Volt. -
Seite 13: Laden Der Akkus
Laden der Akkus Die beiden Batterien können zum Laden abgenommen werden oder am Gerät bleiben. Zum Laden ziehen sie jeweils an beiden Batterien die Stecker der Steuerungsbox ab und stecken die beiden Stecker des mitgelieferten Steckerladegerätes auf jeweils eine Batterie. Vergessen sie nicht das Ladegerät in die Steckdose zu stecken. -
Seite 14: Wartung
Wartung Um lange Freude an ihrem electroDrive zu haben, ist eine regelmäßige Wartung zu gewährleisten. Prüfen sie vor jeder Fahrt den Luftdruck des Antriebsrades. Der Luftdruck soll 4 bar betragen. Stellen Sie sicher, dass alle elektrischen Steckverbindungen sicheren Kontakt haben. -
Seite 15: Transport
Transport Das electroDrive wurde auch im Hinblick auf einen einfachen Transport in unterschiedlichen Fahrzeugen entwickelt. Es passt in den Kofferraum der meisten Limousinen und natürlich in alle Kombi-PKWs. Grundsätzlich gilt: Das Zuggerät wird immer in abgekoppelten Zustand transportiert! Nehmen Sie dazu die beiden Akkus vom electroDrive ab. -
Seite 16: Technische Daten
20 x 175 /47 - 406 Reifendruck: 4 bar Beleuchtung: zwei Frontstrahler 6V/2,4W Batterierückstrahler ansteckbar am Rollstuhl Fahrrad – Computer Tacho: 18.1 Typenschild: Herst.: Stricker Handbikes Geschw.max: 6 km/h Typ: electroDrive Gewicht: 28 kg Serien Nr.: NennSpg.: 24 Volt 18.2 Lieferumfang:... -
Seite 17: Anhang
Anhang 19.1 Drehmomentliste Drehmomentliste Ziehen Sie bitte die Schrauben des electroDrive - Rahmens mit folgenden Drehmomenten an: 35N/m 35N/m 23-30N/m 20-24N/m Weitere Schrauben: 1. Achsschrauben des Nabenmotors 20 N/m 2. Lenkervorbau/Steuerrohr M8 15 - 24 N/m 3. Befestigungsschrauben am Automatikeinraster 5 - 10 N/m 4. -
Seite 18: Abbildungen
19.2 Abbildungen Steuerpult Lenkeransicht mit WigWag Steuerpult Steuerungsbox: Stecker für Beleuchtung Steuerpultanschluss Batteriekabel Sicherung Motorstecker... -
Seite 19: Bedienung Der Steuerung Wig-Wag Steuerung Und Dregriffsteuerung
Bedienung der Steuerung Wig-Wag Steuerung und Dregriffsteuerung Nach dem Einschalten leuchtet die LED und der 1.Gang 0-4 km/h ist eingeschaltet durch einmaliges Drücken schalten Sie in den 2. Gang 0-6 km/h Ein/Aus und die LED erlischt. WIG-WAG Steuerung WIG-WAG Steuerung Licht Drücken -Rückwärts Drücken-Vorwärts...
