Bedienungsanleitung - Technische Daten und Montageanleitung

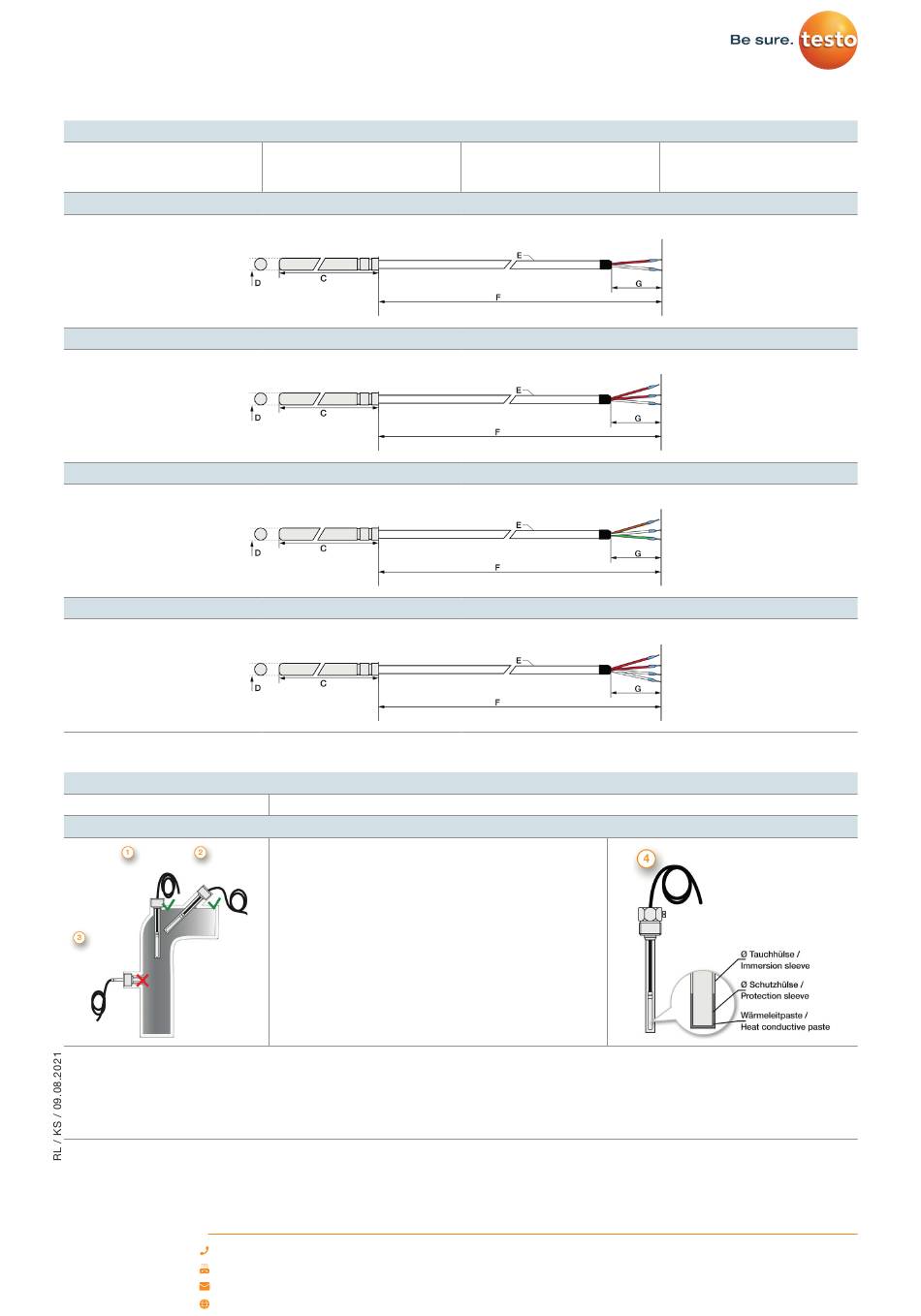

Technische Zeichnung
Konfigurierbare Optionen
A - Messelement
B - Anschlussart
Ausführung 2-Leiter / 2-Wire version
Ausführung 3-Leiter / 3-Wire version
Ausführung 3-Leiter (nur für DS18B20 und LM34 Sensoren) / 3-Wire version (only for DS18B20 und LM34 sensors)
Ausführung 4-Leiter / 4-Wire version
Lieferung und Montage
Lieferung und Verpackung
Wichtige Montagehinweise
Montage mittels Tauchhülse (4): Bitte beachten Sie, dass der Ø und die Länge der Tauchhülse passend zur Einbausituation gewählt wird, damit
die Mindesteintauchtiefe erreicht werden kann. Dadurch das der Fühler nicht direkt in das Medium eingebracht wird, sondern über die Tauchhülse
sind die Ansprechzeiten etwas langsamer. Der Fühler sollte so gewählt werden, dass die Schutzhülse am Boden der Tauchhülse anschlägt und
das das Luftpolster um das Schutzrohr möglichst klein ist. Der Einsatz von Wärmeleitpaste kann die Ansprechzeiten verbessern. Bitte verlegen
Sie das Kabel mit Reserveschlaufe (4) und so, dass kein Wasser in den Fühlerkopf eindringen kann. So können Sie den Fühler ausfahren ohne den
elektrischen Anschluss zu lösen.
Testo Sensor GmbH
+49 7653 96597-0
Testo-Straße 1
+49 7653 96597-99
D-79853 Lenzkirch
info@testo-sensor.de
www.testo-sensor.de
C - Länge Schutzhülse
D - Ø Schutzhülse
Fühler, einzeln verpackt in PE Beutel
Montage mittels Klemmverschraubung: Bitte ziehen Sie
die Überwurfmutter der Klemmverschraubung bis zum
Anschlag (deutlich spürbar) von Hand an. Mit einem
zur Schlüsselweite passenden Schlüssel machen Sie
bitte bei Klemmverschraubungen mit PTFE Druckring
eine 1/4 Umdrehung. Diese Klemmverschraubungen
können auf diese Weise mehrfach verwendet werden. Bei
Klemmverschraubungen mit Edelstahlschneidring verbindet
sich die Klemmverschraubung mit dem Schutzrohr. Diese
Verbindung ist druckfest bis 40 bar. Allerdings kann die
Klemmverschraubung nur einmalig verwendet werden. Sie
muss auch fester angezogen werden. Ziehen Sie diese bitte
mit 1 3/4 Umdrehungen fest.
Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX
IBAN: DE32 6807 0030 0184 3333 00
Sparkasse Hochschwarzwald | BIC: SOLADES1HSW
IBAN: DE80 6805 1004 0004 5119 03
E - Material Anschlussleitung
F - Länge Anschlussleitung
G - Stecker
H - Knickschutz
Alle Maßangaben in mm
