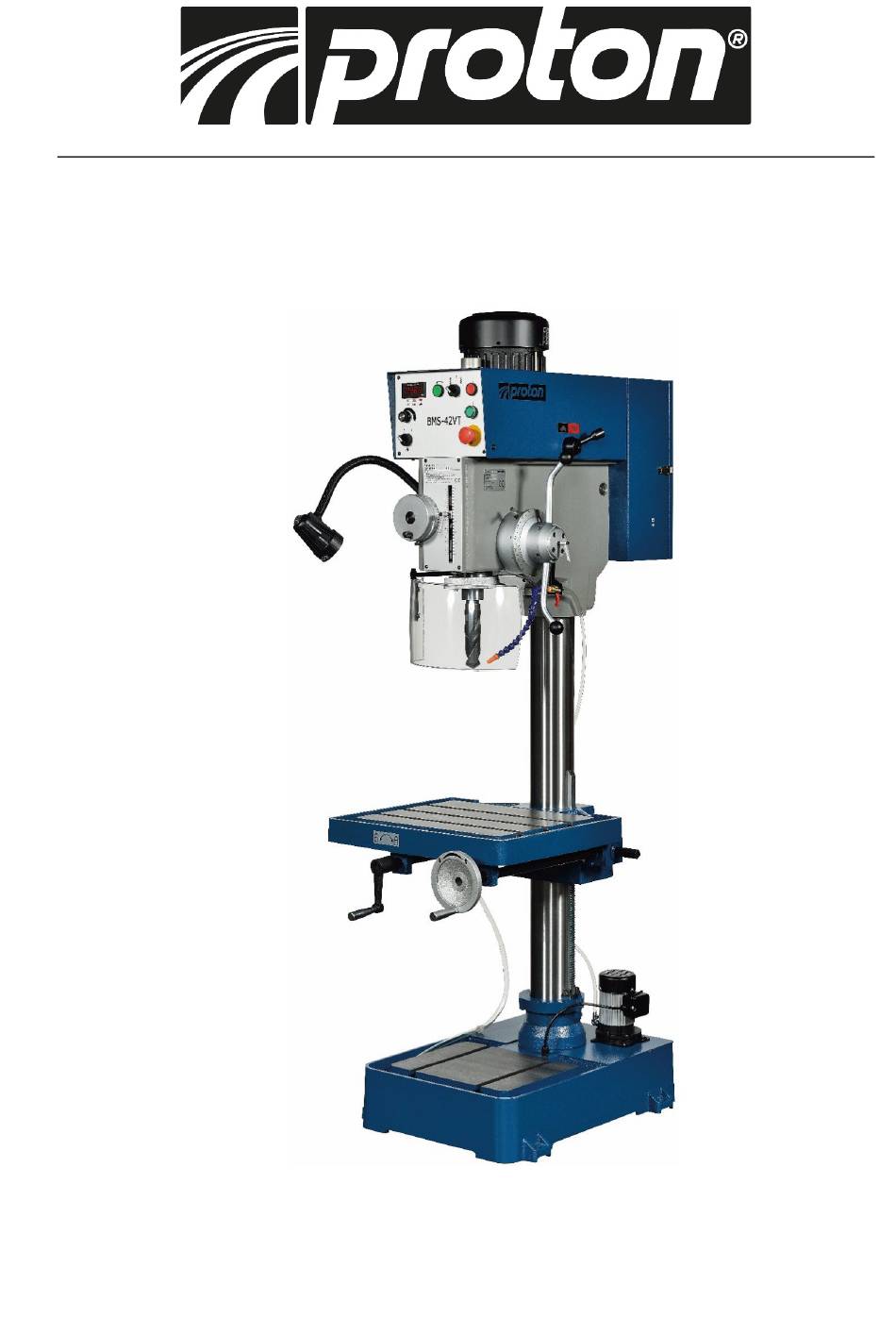

- Seite 1 2022 Bedienungsanleitung Säulenbohrmaschine BMS-42VT Technische Änderungen die dem Fortschritt oder der Sicherheit dienen sind jederzeit vorbehalten.
- Seite 2 2022 BMS-42VT CE‐Konformitatserklarung Declaration de Conformite CE Produkt / Produit: Säulenbohrmaschine BMS-42VT Perceuse à colonne BMS-42VT Marke / Marque: PROTON Hersteller / Fabricant: Widmer AG/SA, Frauenfelderstrasse 33, 8555 Mullheim Schweiz / Suisse Wir erklaren hiermit, dass dieses Produkt der folgenden Richtlinie entspricht...
-
Seite 3: Allgemeine Sicherheitsvorschriften
2022 Allgemeine Sicherheitsvorschriften BMS-42VT Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren. - Seite 4 2022 Allgemeine Sicherheitsvorschriften BMS-42VT 1. Zur eigenen Sicherheit immer erst die Bedienungsanleitung lesen, bevor die Maschine in Betrieb gesetzt wird. Die Maschine, deren Bedienung und Betriebsgrenzen kennenlernen, sowie deren spezifische Gefahren erkennen. 2. Schutzabdeckungen in betriebsfähigem Zustand halten und nicht abbauen.
- Seite 5 2022 BMS-42VT 13. Auf Standsicherheit achten. Fussstellung und körperliche Balance immer so halten, dass ein sicherer Stand gewährleistet ist. 14. Maschine immer in einwandfreiem Zustand halten. Die Betriebsanweisung für die Reinigung, das Schmieren und den Wechsel von Anbaugeräten beachten. 15. Maschine immer vom Netz trennen, bevor Wartungsarbeiten oder der Wechsel von Maschinenteilen, wie Sägeband etc.
-
Seite 6: Technische Daten
Gewicht / Poids, kg...............380kg netto /410kg Maschine Die BMS-42VT ist mit einem Frequenzumrichter Typ Delta ausgerüstet. Die Drehzahl wird mit diesem konstant gehalten.Die Spindeldrehzahl wird mittels Potentiometer vorne auf dem Bedienpanel eingestellt. Die Steuerung ist gemäss CE ausgelegt. Die Steuerspannung beträgt 24 Volt. - Seite 7 2022 Bedienungsteile BMS-42VT Drehschalter Bohren / Gewindeschneiden Reverstaste Stoptaste Drehzahlanzeige Starttaste Notaustaste Wahlhebel schnell/langsam Drehzahlpoti Pumpenschalter Spindelvorschub Vorschubrad Tiefenanschlag Späneschutz Kühlmitteldüse Arbeitstisch Tischklemmung Höhenverstellung Kühlmittelpumpe Standfuss...
-
Seite 8: Installation Der Maschine
2022 Installation der Maschine BMS-42VT Um die Maschine an ihren vorgesehenen Ort zu transportieren benutzen Sie einen Traggurt der von der Tragfähigkeit her mindestens dem Maschinengewicht entspricht. Befestigen Sie diesen wie in der Abbildung im SCHWERPUNKT der Maschine. Handeln Sie vorsichtig und bedacht um Unfälle und Beschädigungen zu vermeiden. -
Seite 9: Arbeiten Mit Der Maschine
2022 Arbeiten mit der Maschine BMS-42VT Zum starten der Maschine betätigen Sie Taste (G). Die Drehzahl können Sie am Regler (B) verstellen. Mit dem Schalter (A) wird die Kühlmittel- pumpe eingeschaltet. Am Display (C) können Sie die aktuelle Drehzahl ablesen. - Seite 10 2022 BMS-42VT Manueller Vorschub 1.Auf der linken Seite hinten den Vorschub- Hebel auf Position „0“ stellen. 2.Den Arretierungsgriff(E) festziehen und den Hebel am Skalenring rechts lösen. 3.Bei Bedarf Tiefenanschlag stellen. Manueller Feinvorschub 1. Auf der linken Seite hinten den Vorschub- Hebel auf Position „0“...
- Seite 11 2022 BMS-42VT automatischer Vorschub mit dem Wahlhebel auf der Seite hinten links können sie zwischen 3 verschiedenen Vorschubgeschwindigkeiten wählen. Die Angabe des Vorschubs bezieht sich immer auf eine Spindelumdrehung. A……0.2 mm (pro Spindelumdrehung) B……0.05 mm (pro Spindelumdrehung) C……0.1 mm (pro Spindelumdrehung) Achtung: Wenn der Vorschub Wahlhebel nicht auf Position „0“...
- Seite 12 2022 Allgemeine Sicherheitsvorschriften BMS-42VT Überlastschutz automatischer Vorschub Die Maschine ist mit einem mechanischen Überlastschutz versehen.Sollte der Überlastschutz ansprechen ist die Maschine sofort auszuschalten. Kontrollieren Sie alle Einstellungen und prüfen Sie den Bohrer auf den richtigen Schliff. Die Kupplung ist ab Werk eingestellt und sollte nicht verstellt werden.
- Seite 13 2022 BMS-42VT 1.Schalten Sie den automatischen Vorschub aus.(Hebel auf „0“) 2.Stellen Sie den Schalter auf Position “Gewindeschneiden“ 3.lösen Sie den Griff des Skalenrings 4.Ziehen Sie den Arretierungsgriff fest 5.Stellen Sie die gewünschte Gewindeschneidtiefe am Anschlag ein...
- Seite 14 2022 Fehlermeldungen / Störungen BMS-42VT Das beheben von elektrischen Störungen darf nur durch einen qualifizierten Fachmann durchgeführt werden. Beachten Sie dass der Frequenzumrichter bis 10 Minuten nach ausschalten der Netzspannung noch unter Spannung steht(Kondensatoren). Der Frequenzumrichter (FU) ist mit einer LED Signalisation am Bedienpanel ausgerüstet, das im Fehlerfall einen Fehlercode ausgibt.
- Seite 15 2022 Fehlermeldungen / Störungen BMS-42VT Anzeige FU Fehler Lösung C.F.I. Interner Fehler Servicestelle anrufen von FU Die meisten Fehler im Zusammenhang mit dem Fu können nicht durch den Kunden behoben werden und benötigen Rücksprache mit der Servicestelle. Beachten Sie dass die Bauteile bei geöffnetem Schaltschrank lebensgefährliche Spannung führen.
- Seite 16 Ersatzteilliste 1 Ersatzteile / Kopf...
- Seite 17 Ersatzteilliste / Kopf Beschreibung Abm. Stk. Beschreibung Abm. Stk. B-01 Ölablassschraube 3/8" B-40 Schlauch B-02 Ölschauglas B-41 Öldichtung 62x35x10 B-03 Kugellager 6202ZZ B-42 Sicherungsring R-47 B-04 Sicherungsring S-31 B-43 Öldichtung 47x25x8 B-05 Zahnrad M=2,T=32 B-44 Poulie B-06 Keil 6x20 B-45 Schraube M8x8 B-07...
- Seite 18 Ersatzteile / Kopf...
- Seite 19 Ersatzteile / Kopf Beschreibung Abm. Stk. Beschreibung Abm. Stk. Schraube M6x16 A-49 Schraube M6x16 A-02 Deckel A-50 Schlüssel A-03 Welle A-51 Mutter A-04 Stift A-52 Sicherungsscheibe A-05 Stift A-53 Lager 30206 A-06 Schraube M5x6 A-54 Auswurfkeil A-07 Knopf A-55 Schraube M6x16 A-08 Griffstange...
- Seite 20 Beschreibung Abm. Stk. Beschreibung Abm. Stk. A-95 Feder M6x8 A-140 Keil 3x10 A-96 Stahlkugel A-141 Spindelpoulie M=8,T=64 A-97 Stift A-142 Poulie M=5,T=38 A-98 Flansch A-143 Mutter A-99 Stift A-144 Späneschutz A-100 Schraube M4x6 A-145 Scheibe 5/16" A-101 Etikette A-146 Schraube 5/16"x1/2"...
- Seite 21 Säule / Tisch...
- Seite 22 Säule / Tisch Beschreibung Abm. Stk. Beschreibung Abm. Stk. C-01 Sockel C-33 Feder 4x25 C-34 Welle C-02 Stift 4x50 C-35 Kugellager 6005Z C-03 Ablassschraube 3/8" C-36 Zahnrad C-04 Schraube 1/2"x1" C-37 Schraube 1/4"x3/8" C-05 Kabeldurchführung C-38 Flansch C-06 Säule C-39 Welle C-07 Bolzen...
-
Seite 23: Steuerungskasten
Steuerungskasten... - Seite 24 Steuerungskasten Beschreibung Abm. Stk. E-01 Elektrokasten E-02 Abdeckung E-03 Schraube M4x6 E-04 Abdeckung E-05 Platte E-06 Kabelveschraubung E-07 Scheibe E-08 Schraube M8x12 E-09 Anschlusskabel E-10 Frequenzumrichter V-DFM 1,5Kw E-11 Scheibe E-12 Schraube M4x20 E-13 Scheibe E-14 Schraube M6x16 E-15 Isolation 140x78x3 E-16 Sicherung 0,5A...
- Seite 25 Deckel...
