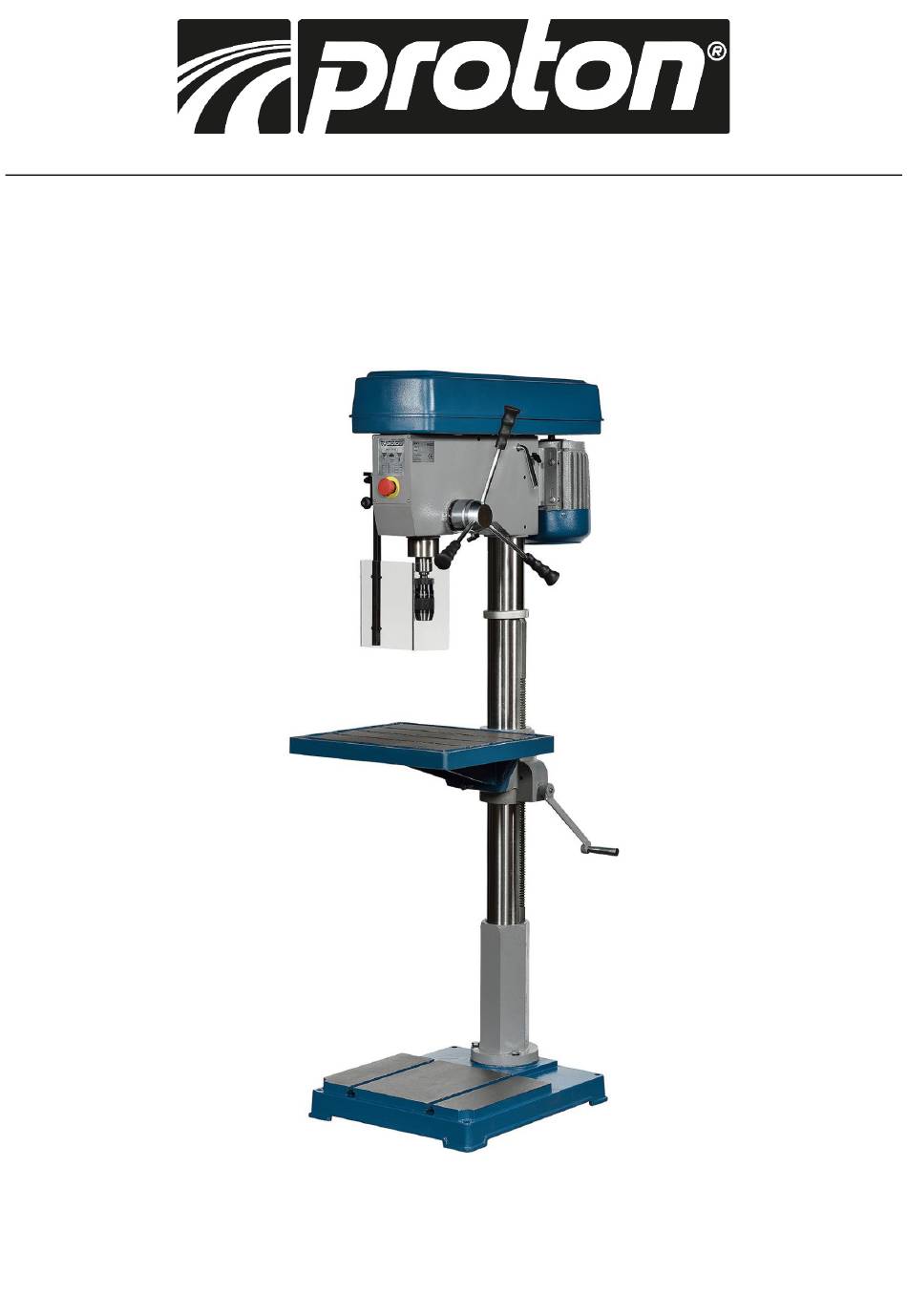

- Seite 1 2022 Bedienungsanleitung Säulenbohrmaschine BMS-2612T Technische Änderungen die dem Fortschritt oder der Sicherheit dienen sind jederzeit vorbehalten.
-
Seite 2: Sicherheitsvorschriften
Sicherheitsvorschriften BMS-2612T CE-Konformitätserklärung Declaration de Conformite CE Produkt / Produit: Säulenbohrmaschine BMS-2612T Perceuse à colonne BMS-2612T Marke / Marque: PROTON Hersteller / Fabricant: Widmer AG/SA, Frauenfelderstrasse 33, 8555 Müllheim Schweiz / Suisse Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht Par la présente, nous déclarons que ce produit correspond aux directives suivantes... -
Seite 3: Allgemeine Sicherheitsvorschriften
2022 Allgemeine Sicherheitsvorschriften BMS-2612T Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren. - Seite 4 2022 Allgemeine Sicherheitsvorschriften BMS-2612T 1. Zur eigenen Sicherheit immer erst die Bedienungsanleitung lesen, bevor die Maschine in Betrieb gesetzt wird. Die Maschine, deren Bedienung und Betriebsgrenzen kennenlernen, sowie deren spezifische Gefahren erkennen. 2. Schutzabdeckungen in betriebsfähigem Zustand halten und nicht abbauen.
- Seite 5 2022 BMS-2612T 13. Auf Standsicherheit achten. Fussstellung und körperliche Balance immer so halten, dass ein sicherer Stand gewährleistet ist. 14. Maschine immer in einwandfreiem Zustand halten. Die Betriebsanweisung für die Reinigung, das Schmieren und den Wechsel von Anbaugeräten beachten. 15. Maschine immer vom Netz trennen, bevor Wartungsarbeiten oder der Wechsel von Maschinenteilen, wie Sägeband etc.
-
Seite 6: Technische Daten
2022 Technische Daten BMS-2612T Ausladung 280mm Bohrhub 115mm Spindelaufnahme MK-3 Bohrkapazität in Stahl (St-37) 26mm Säulendurchmesser 92mm Tischgröße 410 x 475mm Tisch T-Nutgrösse 16mm Distanz Spindelnase-Fuß 1180mm Drehzahlen 2 x 9 Drehzahlbereich I 75 – 1250 U/min Drehzahlbereich II 150 – 2560 U/min... -
Seite 7: Lieferumfang
2022 Lieferumfang BMS-2612T Maschinensockel Säule und Tischführung Bohrkopf komplett Bohrtisch Klemmgriff für Tischführung Kurbel für Tischführung 3 Stück Bohrvorschubhebel 16mm Schnellspannbohrfutter, B18 Aufnahmedorn MK-2 / B18 Bohrfutterschutz Auswurfkeil Bedienwerkzeug Montagezubehör Gebrauchsanleitung Ersatzteilliste Beschreibung der Maschine Riemendeckel Riemenspanner Motor Vorschub Handgriffe... - Seite 8 2022 Transport und Inbetriebnahme BMS-2612T Die Aufstellung der Maschine sollte in geschlossenen Räumen erfolgen, werkstattübliche Bedingungen sind dabei ausreichend. Die Aufstellfläche muss ausreichend eben und belastungsfähig sein. Die Maschine muss auf der Aufstellfläche festgeschraubt werden. Der Maschinenfuss (F) hat zwei Bohrungen für die Befestigungsschrauben.
- Seite 9 2022 Montage BMS-2612T Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend Ihren Händler, nehmen Sie das Gerät nicht in Betrieb. Entsorgen Sie die Verpackung bitte umweltgerecht. Entfernen Sie das Rostschutzfett mit einem milden Lösungsmittel, z.B. Petroleum oder Waschbenzin.
- Seite 10 2022 Montage BMS-2612T Montieren Sie den Bohrkopf. Achtung: Der Bohrkopf ist schwer! Seien Sie vorsichtig und holen Sie sich Hilfe zum Aufsetzen. Richten Sie den Bohrkopf parallel zum Maschinensockel aus. Ziehen Sie die Gewindestifte (M, Fig 4) fest. Montieren Sie die 3 Vorschub-Handgriffe (C) auf die Nabe.
-
Seite 11: Elektrischer Anschluss
2022 Elektrischer Anschluss BMS-2612T Der kundenseitige Netzanschluss sowie die verwendeten Verlängerungsleitungen müssen den Vorschriften entsprechen. Die Netzspannung und Frequenz müssen mit den Leistungsschilddaten an der Maschine übereinstimmen. Die bauliche Absicherung muss dabei 10A betragen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H07RN-F Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektrofachkraft... -
Seite 12: Betrieb Der Maschine
2022 Betrieb der Maschine BMS-2612T Stellen Sie die Tischhöhe und den Bohrtiefenanschlag so ein dass Sie nicht in den Bohrtisch bohren. Ein Stück Abfallholz als Unterlage schützt sowohl den Bohrer als auch den Bohrtisch. Sichern Sie das Werkstück gegen Mitnahme durch den Bohrer. Klemmen Sie das Werkstück am Tisch fest oder setzen Sie einen Schraubstock ein. -
Seite 13: Rüst- Und Einstellarbeiten
2022 Rüst- und Einstellarbeiten BMS-2612T Allgemeine Hinweise Vor Rüst- und Einstellarbeiten muss die Maschine gegen Inbetriebnahme gesichert werden. Netzstecker ziehen! Bohrfutterwechsel Die Stromzufuhr durch Ziehen des Netzsteckers trennen. Die Bohrpinole absenken. Drehen Sie die Spindel bis die radialen Schlitze von Spindel und Pinole miteinander fluchten. - Seite 14 2022 Drehzahlwechsel BMS-2612T Die Stromzufuhr durch Ziehen des Netzsteckers trennen. Öffnen Sie die Riemenabdeckung (W, Fig 7). Lösen Sie die Klemmung der Motoraufhängung (U) auf der Maschinenrückseite. Entspannen Sie die Riemen mit Hilfe des Spannhebels (B). Wechseln Sie die Riemenlage entsprechend des Drehzahl- Riemenlauf Schaubildes an der Maschine.
-
Seite 15: Tischschwenkung
2022 Tischschwenkung BMS-2612T Die Stromzufuhr durch Ziehen des Netzsteckers trennen. Lösen Sie die Sechskantschraube (X, Fig 8) um den Tisch zu schwenken. Achtung: Die Sechskantschraube nur leicht lösen da andernfalls die gesamte Tischeinheit herunterfallen kann. Die Sechskantschraube wieder festziehen. Wartung und Inspektion... - Seite 16 2022 Stückliste BMS-2612T...
- Seite 17 2022 Stückliste BMS-2612T 1 Fussplatte 51 Inbusschraube 3 Säulenflansch 52 Motorpoully 4 Schraube 53 Knopf 5 Säule 54 Kugellager 6 Zahnstange 55 Keilriemen 7 Kurbel 56 Mittelpoully 8 Schneckenwelle 57 Poullyhalter 9 Tischhalter 58 Schraube 10 Schraube 59 Mutter 11 Skala...
-
Seite 18: Elektroschema
2022 Elektroschema BMS-2612T... - Seite 19 2022 Mode d’emploi Perceuse à colonne BMS-2612T Sous réserve de modifications servant au progrès technique et à la sécurité.
-
Seite 20: Consignes Générales De Sécurité
2022 Consignes générales de sécurité BMS-2612T Remarque: le non-respect de ces prescriptions peut entraîner des accidents graves. Comme toutes les machines, cette machine présente certains risques caractéristiques inhérents à son fonctionnement et à sa manipulation. L‘utilisation attentive et la manipulation correcte de la machine diminuent considérablement les risques d‘accidents potentiels. - Seite 21 2022 Consignes générales de sécurité BMS-2612T 1. Pour votre sécurité, commencez toujours par lire la notice d‘utilisation avant de mettre la machine en service. Pour connaître la machine, son utilisation et ses caractéristiques d‘exploitation et identifier les risques spécifiques qu‘elle présente.
- Seite 22 2022 BMS-2612T 12. Porter en permanence des lunettes de sécurité. Bien respecter les réglementations de prévention des accidents. Par ailleurs, porter un masque anti-poussière pour les travaux dégageant de la poussière. 13. Fixer les pièces en les serrant. Pour maintenir la pièce, toujours utiliser un étau ou un dispositif de serrage.
-
Seite 23: Données Techniques
2022 Données techniques BMS-2612T Distance de l'axe de la broche au bâti 280 mm Course d'alésage 115 mm Cône de fixation de broche MK-3 Capacité de perçage en acier (St-37) 26 mm Diamètre de colonne 92 mm Dimensions de la table... -
Seite 24: Contenu De La Livraison
2022 Contenu de la livraison BMS-2612T Socle de la machine Colonne et guidage de table Tête de perçage complète Table de perçage Poignée de serrage pour guidage de table Manivelle pour guidage de table 3 unités de manivelles pour avance de perçage Mandrin de perceuse à serrage rapide de 16 mm B18 Mandrin porte-pièce MK-2 / B18... -
Seite 25: Transport Et Installation
2022 Transport et installation BMS-2612T La surface d'installation de la machine doit être suffisamment plane et résistante à la charge. La machine doit être vissée solidement sur la surface d'installation. Le pied de la machine (F) comporte deux alésages pour les vis de fixation. - Seite 26 2022 Montage BMS-2612T Monter la tête de perçage. Attention : La tête de perçage est lourde ! Être prudent et chercher de l'aide pour le montage. Ajuster la tête de perçage parallèlement au socle de la machine. Serrer à fond les tiges filetées (M, ill. 4).
-
Seite 27: Raccordement Électrique
2022 Raccordement électrique BMS-2612T Le raccordement au réseau incombant au client ainsi que les câbles de prolongement doivent être conformes aux prescriptions. La tension de réseau et la fréquence doivent correspondre aux données de la plaque signalétique de la machine. - Seite 28 2022 Foncionnement de la machine BMS-2612T Régler la hauteur de table et la butée de profondeur de perçage afin de ne pas percer dans la table de perçage. Un morceau de bois de rebut en tant que support protège aussi bien le foret que la table de perçage.
- Seite 29 2022 Travaux de montage de réglage BMS-2612T Remarques générales Avant les travaux de montage et de réglage, la machine doit être sécurisée contre la mise en service. Débrancher la fiche secteur ! Remplacement des mandrins de perceuses Séparer l'alimentation en courant en débranchant la fiche secteur.
- Seite 30 2022 Changement de Vitesse de rotation BMS-2612T Séparer l'alimentation en courant en débranchant la fiche secteur. Ouvrir le carter des courroies (W, ill. 7). Desserrer le serrage de la suspension du moteur (U) sur le côté arrière de la machine.
-
Seite 31: Maintenance Et Inspection
2022 Pivotement de table BMS-2612T Séparer l'alimentation en courant en débranchant la fiche secteur. Desserrer la vis à tête hexagonale (X, ill. 8) pour pivoter la table. Attention : Desserrer seulement légèrement la vis à tête hexagonale, sinon toute l'unité de la table peut tomber. -
Seite 32: Liste Des Pièces
2022 Liste des pièces BMS-2612T... - Seite 33 2022 Liste des pièces BMS-2612T 1 Plaque d'appui 51 Vis à six pans creux 3 Bride de colonne 52 Poully moteur 4 Vis 53 Bouton 5 Colonne 54 Roulement à billes 6 Crémaillère 55 Courroie trapézoïdale 7 Manivelle 56 Poully central...
-
Seite 34: Schéma Électrique
2022 Schéma électrique BMS-2612T...
