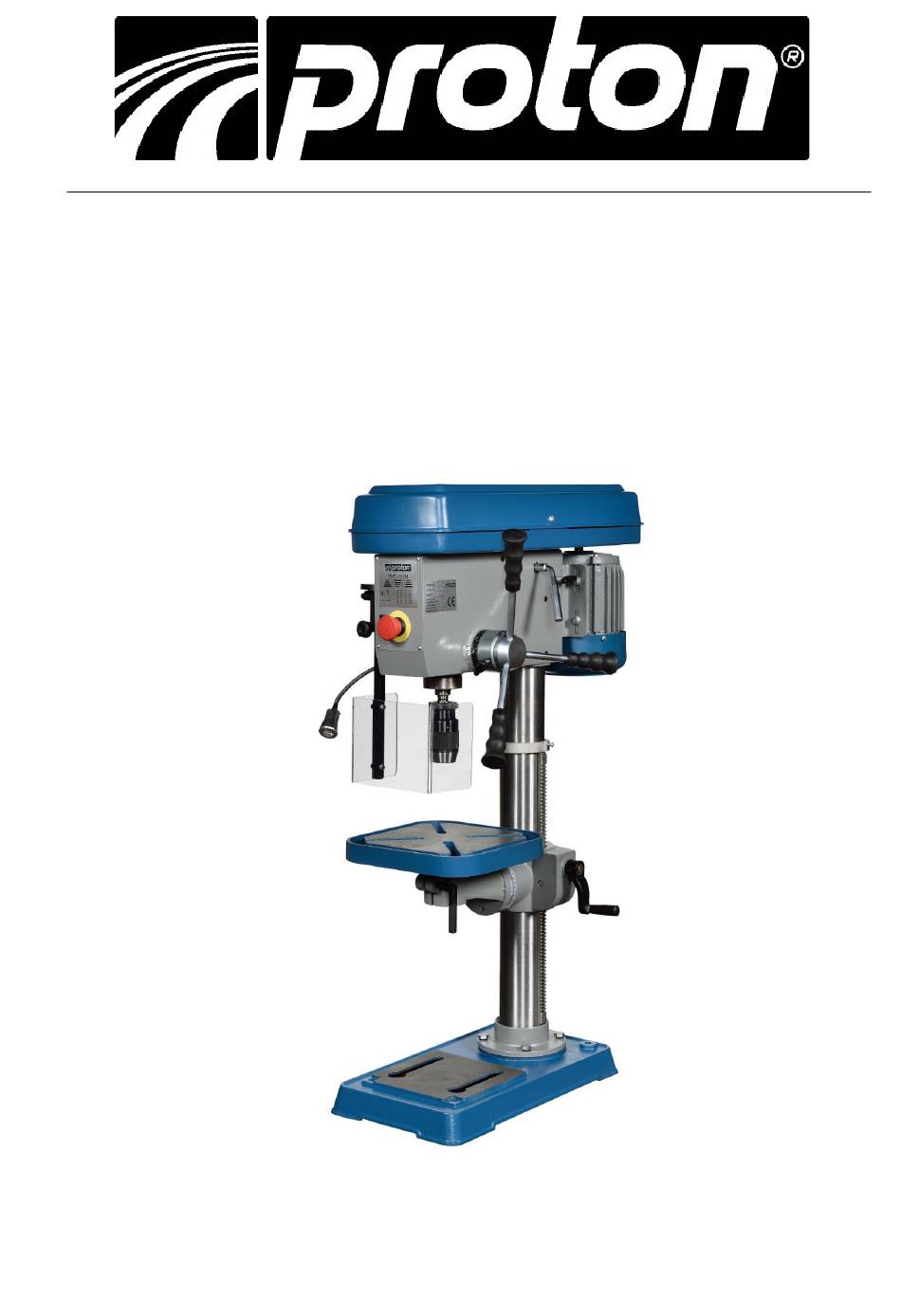

- Seite 1 Bedienungsanleitung Mode d‘emploi Tischbohrmaschine BMT-1612M Perceuse d'établi Proton BMT-1612M Technische Änderungen die dem Fortschritt oder der Sicherheit dienen sind jederzeit vorbehalten. Sous réserve de modifications servant au progrès technique et à la sécurité.
-
Seite 2: Sicherheitsvorschriften
Sicherheitsvorschriften BMT-ECO16M CE‐Konformitätserklärung Declaration de Conformite CE Produkt / Produit: Tischbohrmaschine BMT ECO16M Perceuse d'établi Proton BMT-ECO 16M Marke / Marque: PROTON Hersteller / Fabricant: Widmer AG/SA, Frauenfelderstrasse 33, 8555 Müllheim Schweiz / Suisse Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht Par la présente, nous déclarons que ce produit correspond aux directives suivantes... - Seite 3 Sicherheitsvorschriften BMT-1612M Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren. Werden die normalen Vorsichtsmassnahmen missachtet, sind Unfallgefahren für den Bedienenden unausweichlich.
-
Seite 4: Allgemeine Sicherheitsvorschriften
Allgemeine Sicherheitsvorschriften BMT-1612M 1. Zur eigenen Sicherheit immer erst die Bedienungsanleitung lesen, bevor die Maschine in Betrieb gesetzt wird. Die Maschine, deren Bedienung und Betriebsgrenzen kennenlernen, sowie deren spezifische Gefahren erkennen. 2. Schutzabdeckungen in betriebsfähigem Zustand halten und nicht abbauen. - Seite 5 Allgemeine Sicherheitsvorschriften BMT-1612M 13. Auf Standsicherheit achten. Fussstellung und körperliche Balance immer so halten, dass ein sicherer Stand gewährleistet ist. 14. Maschine immer in einwandfreiem Zustand halten. Die Betriebsanweisung für die Reinigung, das Schmieren und den Wechsel von Anbaugeräten beachten.
-
Seite 6: Allgemein
Die LED-Leuchte ist nur bei der 230 Volt- A u s f . montiert. Maschinen Beschrieb Mit den PROTON Bohrmaschinen stehen Ihnen universelle Bearbeitungszentren zur Verfügung, mit denen die vielfältigsten Zerspanungsarbeiten durchgeführt werden können, wofür sonst mehrere Maschinen erforderlich sind. Bei richtiger Bedienung und Wartung ist die sichere Funktion und die hohe Arbeitsgenauigkeit über Jahre hinaus... -
Seite 7: Technische Daten
Technische Daten BMT-1612M TECHNISCHE DATEN BMT-1612M / 230V Bohrleistung 16 mm Aufnahme MK 2 Ausladung 178 mm Spindelhub 85 mm Drehzahlen 290-2300 U/min Distanz Spindelnase-Tisch 420 mm Distanz Spindelnase-Fuss 570 mm Spindelhülse 52 mm Säulendurchmesser 80 mm Abmessung Tisch 267 x 267 mm... - Seite 8 Schema 400V...
- Seite 9 Aufbau BMT-1612M Die Maschine wie nebenstehend gezeigt zusammenbauen. -Die Säule auf den Fuss (A) stellen, mit den Schrauben und Scheiben befestigen. -Den Säulenflansch (B) mit eingeführter Zahnstange (C) auf die Säule montieren. Die Drehkurbel (D) montieren und mit der Schraube fixieren.
-
Seite 10: Bedienelemente
Bedienelemente BMT-1612M 1. Start Taste 2. Notaus Taste(Deckel) 3. Stopp Taste 4. Keilriemenspanner 5. Tiefenanschlag 6. Spindelvorschubgriffe 7. Drehkurbel Tisch 8. Bohrfutter 9. Späneschutz 10. Klemmgriff 11. Arbeitstisch drehbar 12.Fussplatte 1a. Schalter für Tischbeleuchtung (nur 230 Volt Maschine) -
Seite 11: Geschwindigkeitsanpassung
5. Den Keilriemen in die gewünschte Stellung der Poulies legen. 6. Den Keilriemen mittels des Motores spannen (Durchhang ca. 1cm). 7. Den Keilriemendeckel schliessen und die Maschine starten. Spindeldrehzahlen: Modell: BMT-1612M Spindel Motor D - E = 290 A - F = 1100... - Seite 12 BMT-1612M...
-
Seite 13: Beschreibung
Nr. Beschreibung Abm. Stk. Beschreibung Abm. Stk. Standfuss Spanschutzhalter Säulenflansch 46-1 Kugel U-Scheibe 46-2 Feder Schraube 46-3 Schraube Flansch 46-4 Rändelschraube Schneckenrad Endschalter Schnecke Schraube Kurbel Schraube Madenschraube Schraube Spannhebel Schalter 230V Bolzen 51-1 Schalter 400V Tischflansch Mutter Stift Schraube U-Scheibe Notausschalter Schraube... - Seite 14 Deckel kompl. Schraube Motorpoulie Deckelgriff Schraube Pouliehalter Gummitülle Poulie Halter Keilriemen Schraube Kugellager 91-1 Mutter Seegerring Schraube Scheibe Endschaltergehäuse Keilriemen 93-1 Endschalter Schraube Winkelplatte Klammer Schraube Hutmutter 95-1 Mutter Schraube Spindelpoulie Led Lampe Mutter 981110...
-
Seite 15: Consignes Générales De Sécurité
Consignes générales de sécurité BMT-1612M Remarque: le non-respect de ces prescriptions peut entraîner des accidents graves. Comme toutes les machines, cette machine présente certains risques caractéristiques inhérents à son fonctionnement et à sa manipulation. L‘utilisation attentive et la manipulation correcte de la machine diminuent considérablement les risques d‘accidents potentiels. - Seite 16 2022 Consignes générales de sécurité BMT-1612M 1. Pour votre sécurité, commencez toujours par lire la notice d‘utilisation avant de mettre la machine en service. Pour connaître la machine, son utilisation et ses caractéristiques d‘exploitation et identifier les risques spécifiques qu‘elle présente.
- Seite 17 2022 BMT-1612M 12. Porter en permanence des lunettes de sécurité. Bien respecter les réglementations de prévention des accidents. Par ailleurs, porter un masque anti-poussière pour les travaux dégageant de la poussière. 13. Fixer les pièces en les serrant. Pour maintenir la pièce, toujours utiliser un étau ou un dispositif de serrage.
-
Seite 18: Installation Électrique
Le schéma du câblage électrique pour les machines en 230V, qui est également affiché dans le bornier moteur, contient les indications nécessaires au raccordement correct de la machine avec l’arrivée du réseau. Un changement éventuel de la fiche doit être effectué par un électricien. SCHEMA DU CABLAGE ELECTRIQUE BMT-1612M Inter. coup de poing Inter. capot Inter. - Seite 19 Le schéma du câblage électrique pour les machines en 400 V, qui est également affiché dans le bornier moteur, contient les indications nécessaires au raccordement correct de la machine avec l’arrivée du réseau. SCHEMA DU CABLAGE ELECTRIQUE BMT-1612M Inter. coup de poing Inter.
-
Seite 20: Caractéristiques Techniques
2022 Caractéristiques techniques BMT-1612M BMT-1612M / 230V Capacité de perçage mm Cône CM 2 Col de cygne mm Profondeur de perçage Plage des vitesses tpm 290 - 2300 Distance broche-table mm Distance broche-pied mm Diamètre de la broche mm Diamètre de la colonne mm... -
Seite 21: Eléments Principaux De Conduite
Eléments principaux de conduite 1. Tête 2. Moteur 3. Colonne 4. Crémaillère 5. Flasque 6. Capot courroies 7. Levier de descente 8. Protection 9. Table 10. Pied 11. Inter start - stop 12. Inter vitesses nur Modell / seulement modele BMT-1612M... -
Seite 22: Installation De La Machine
Le perceuses PROTON sont a installer sur un etabli rigide ou sur un socle specifique. Il est imperatif que l’etabli ou le socle soient exempts de torsions et que, par ailleurs, ils soient assez stables pour éviter toutes oscillations ou vibrations consécutives aux conditions de travail. -
Seite 23: Mise En Service
Pour travailler en toute sécurité, il faut toujours fixer la pièce sur la table, à l’aide de moyens appropriés. Les rainures en T, prévues à cet effet, ont une largeur de 14 mm. Vous trouverez dans le catalogue des machines PROTON, pour l’usinage des metaux, un choix important d’outillages aptes a satisfaire de nombreux besoins. - Seite 24 5. Changer la position des courroies sur les poulies. 6. Tendre les courroies en repoussant le moteur (laisser un jeu de 1cm). 7. Fermer le capot courroies et redémarrer la machine. Vitesses de la broche: Modele: BMT-1612M Broche Moteur D - E = 290...
- Seite 25 2022 Maintenance BMT-1612M Les interventions de maintenance, journalières, hebdomadaires, mensuelles et semi-annuelles, à prévoir, sont indiquées ci- après. Ne pas effectuer régulièrement ces travaux serait une cause d’usure prématurée de la machine et d’un rendement moins important. Entretien journalier Nettoyage général de la machine de tous les copeaux qui s’y trouvent.
- Seite 26 BMT-1612M...
- Seite 27 No. Description Description Base Porteur Flasque 46-1 Bille Rondelle 46-2 Languette 46-3 Flasque 46-4 Vis moletée Engrenage Interrupteur de fin de course Vis sans fin Levier Vis sans tête Levier de serrage Interrupteur 230V Boulon 51-1 Interrupteur 400V Flasque de table Ecrou Goupille Rondelle...
- Seite 28 Poignée du couvercle Cadre support de poulie Tétine caoutchouc Poulie Flasque Courroie trapézoïdale Roulement 91-1 Ecrou Circlip Rondelle Culot de interrupteur Courroie 93-1 Interrupteur fin de course Plateau angulaire Serrage Ecrou 95-1 Ecrou Poulie Lampe DEL Ecrou 981110 Pièces de rechange BMT-1612M...
