SCHRITT5

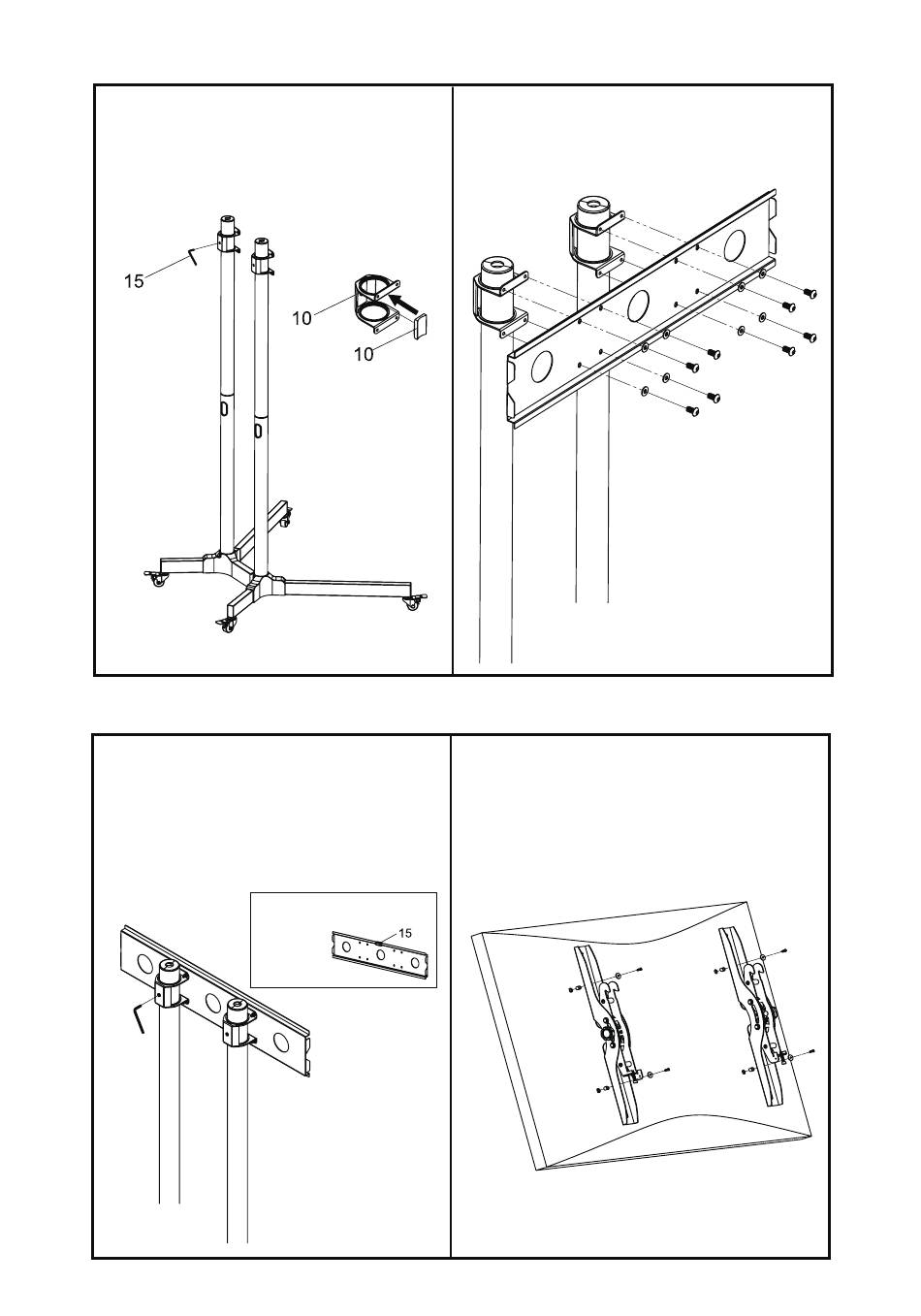

5a: Schieben Sie die quadratischen Plattenverbinder und
Gummipuffer (10) über die Oberseite der oberen Stangen
(6) und ziehen Sie die Madenschraube mit dem
Werkzeugsatz (15) fest.
SCHRITT6
6a: Klipsen Sie die Wasserwaage aus dem Werkzeugsatz
(15) auf die quadratische Platte (19). Stellen Sie die Höhe
der quadratischen Platte (19) ein, indem Sie die
Madenschraube auf der Rückseite des quadratischen
Plattenverbinders (10) mit Hilfe des Werkzeugsatzes (15)
lockern. Ziehen Sie die Madenschrauben wieder fest, wenn
Sie die gewünschte Höhe und Nivellierung erreicht haben.
Wasserwaage an der Wandplatte
anbringen
5b: Befestigen Sie die quadratische Platte (19) an den
quadratischen Plattenverbindern (10) mit 8 6 x 10
Innensechskantschrauben (13) und 8 M6 Unterlegscheiben
(25) unter Verwendung des Werkzeugsatzes (15).
6b: Befestigen Sie den TV-Armsatz (20) mit Schrauben
(21-23) und Unterlegscheiben (24-26) an der Rückseite
Ihres Fernsehers, je nach Größe der Befestigungslöcher am
Fernseher. Bei gewölbten oder vertieften Fernsehern ist
möglicherweise ein Abstandshalter erforderlich (27, 28).
5
