INadf016_DE
READ AND SAVAE THIS INSTRUCTION FOR FUTURE USE
ASSEMBLY INSTRUCTION

Werbung

loading

Inhaltszusammenfassung für HOMCOM B1-0014

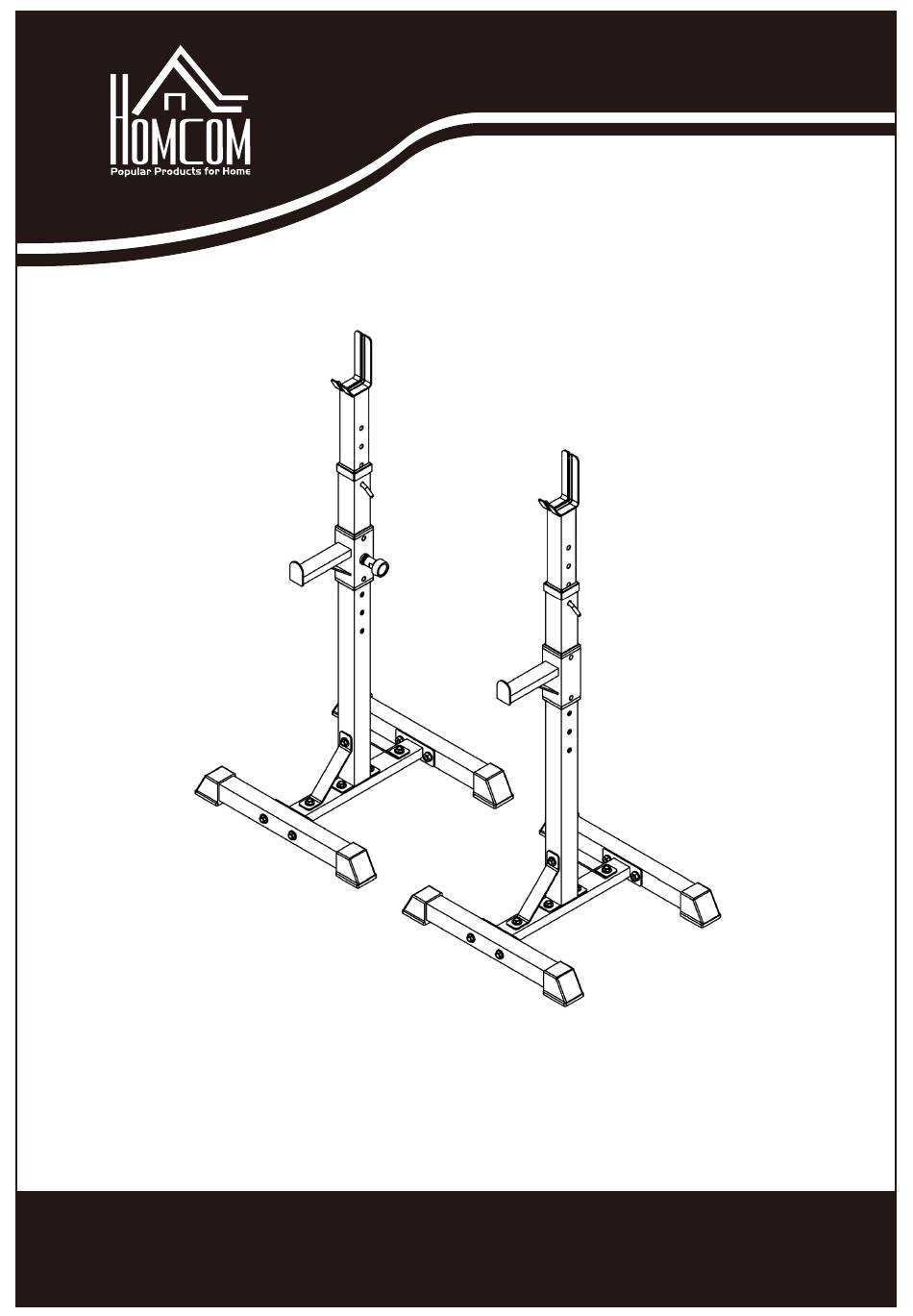

  • Seite 1 INadf016_DE READ AND SAVAE THIS INSTRUCTION FOR FUTURE USE ASSEMBLY INSTRUCTION...
  • Seite 2 Wichtige Sicherheitsinformationen Bitte verwahren Sie diese Montageanleitung an einem sicheren Ort, um jederzeit darauf zurückgreifen zu können. 1. Es ist wichtig, vor dem Zusammenbau und der Benutzung die gesamte Anleitung zu lesen. Sicherer und effizienter Gebrauch kann nur gewährleistet werden, wenn die Komponenten ordnungsgemäß...
  • Seite 3 Zeichnung, zerlegt Teileliste Sockelrohr Lfd. Nummer Beschreibung Verbindungsrohr Standrohr Verstellrohr Trägerrohr Stützplatte Sicherungsstift Schnellverschluss Fußkappe 60x50 Mittelhohlstopfen 50x45 Mittelhohlstopfen M10x65 Sechskantschraube M10x40 Sechskantschraube M10x70 Sechskantschraube M10 Unterlegscheibe M10 Nylonmutter Montagezeichnung...
  • Seite 4 Schritt 1 Zusammensetzen des Grundrahmens 1) Setzen Sie die Fußkappen (9) auf das Sockelrohr (1). 2) Schrauben Sie das Sockelrohr (1) mittels Sechskantschraube (12-4 Stück), Unterlegscheibe (15-8 Stück) Nylonmutter (16-4 Stück) Verbindungsrohr (2). Schritt 2 Montage des Standrohrs 1) Schrauben Sie nun das Standrohr (3) und das Verbindungsrohr (2) mittels Sechskantschraube (13-2 Stück), Unterlegscheibe (15-4 Stück) und Nylonmutter (16-2 Stück) zusammen.
  • Seite 5 Schritt 3 Montage des Trägerrohrs 1) Führen Sie das Verstellrohr (4) in das Standrohr (3) ein und verriegeln dieses mit dem Schnellverschluss (8). Setzen Sie nun den 60x50 Mittelhohlstopfen (11) auf das Standrohr (3). 2) Führen Sie das Trägerrohr (5) in das Standrohr (3) ein und verriegeln es mit dem Sicherungsstift (7).
