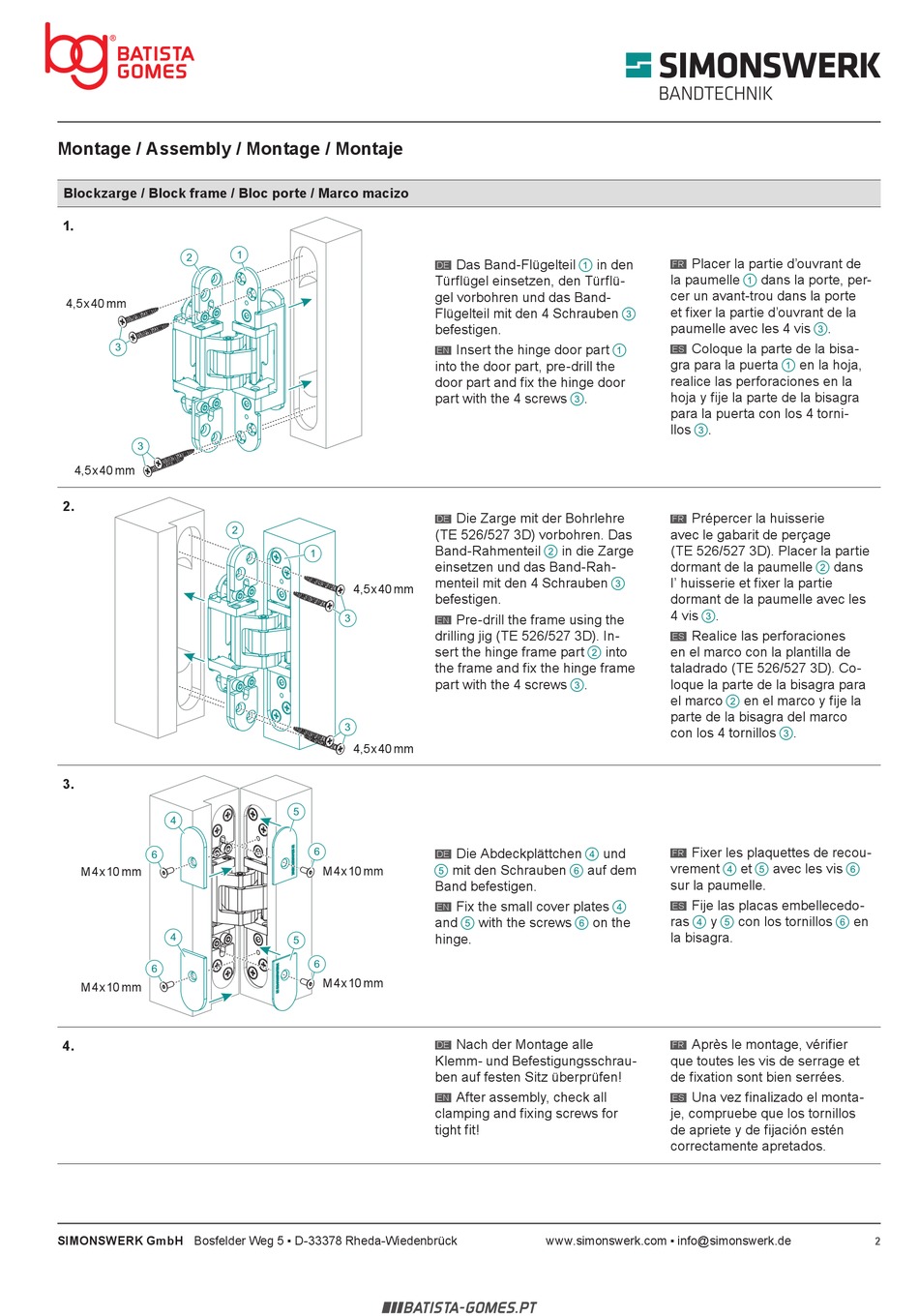

Montage / Assembly / Montage / Montaje
Blockzarge / Block frame / Bloc porte / Marco macizo
1.
2
4,5 x 4 0 mm
3
3
4,5 x 4 0 mm
2.
3.
4
6
M 4 x 1 0 mm
4
6
M 4 x 1 0 mm
4.
SIMONSWERK GmbH Bosfelder Weg 5 ▪ D-33378 Rheda-Wiedenbrück
1
2
1
4,5 x 4 0 mm
3
3
4,5 x 4 0 mm
5
6
M 4 x 1 0 mm
5
6
M 4 x 1 0 mm
Das Band-Flügelteil
in den
1
DE
Türflügel einsetzen, den Türflü-
gel vorbohren und das Band-
Flügelteil mit den 4 Schrauben
befestigen.
Insert the hinge door part
EN
into the door part, pre-drill the
door part and fix the hinge door
part with the 4 screws
.
3
Die Zarge mit der Bohrlehre
DE
(TE 526/527 3D) vorbohren. Das
Band-Rahmenteil
in die Zarge
2
einsetzen und das Band-Rah-
menteil mit den 4 Schrauben
befestigen.
Pre-drill the frame using the
EN
drilling jig (TE 526/527 3D). In-
sert the hinge frame part
into
2
the frame and fix the hinge frame
part with the 4 screws
.
3
Die Abdeckplättchen
und
4
DE
mit den Schrauben
auf dem
5
6
Band befestigen.
Fix the small cover plates
EN
and
with the screws
on the
5
6
hinge.
Nach der Montage alle
DE
Klemm- und Befestigungsschrau-
ben auf festen Sitz überprüfen!
After assembly, check all
EN
clamping and fixing screws for
tight fit!
www.simonswerk.com ▪ info@simonswerk.de
Placer la partie d'ouvrant de
FR
la paumelle
dans la porte, per-
1
cer un avant-trou dans la porte
et fixer la partie d'ouvrant de la
3
paumelle avec les 4 vis
Coloque la parte de la bisa-
1
ES
gra para la puerta
1
realice las perforaciones en la
hoja y fije la parte de la bisagra
para la puerta con los 4 torni-
llos
.
3
Prépercer la huisserie
FR
avec le gabarit de perçage
(TE 526/527 3D). Placer la partie
dormant de la paumelle
l' huisserie et fixer la partie
3
dormant de la paumelle avec les
4 vis
.
3
Realice las perforaciones
ES
en el marco con la plantilla de
taladrado (TE 526/527 3D). Co-
loque la parte de la bisagra para
el marco
en el marco y fije la
2
parte de la bisagra del marco
con los 4 tornillos
3
Fixer les plaquettes de recou-
FR
vrement
et
avec les vis
4
5
sur la paumelle.
Fije las placas embellecedo-
ES
4
ras
y
con los tornillos
4
5
la bisagra.
Après le montage, vérifier
FR
que toutes les vis de serrage et
de fixation sont bien serrées.
Una vez finalizado el monta-
ES
je, compruebe que los tornillos
de apriete y de fijación estén
correctamente apretados.
.
3
en la hoja,
dans
2
.
6
en
6
2
