BAKA Protect 4010 3D FD
ACHTUNG: Bei nach außen öffnende Türen zuerst die Stiftsicherung lösen!!!

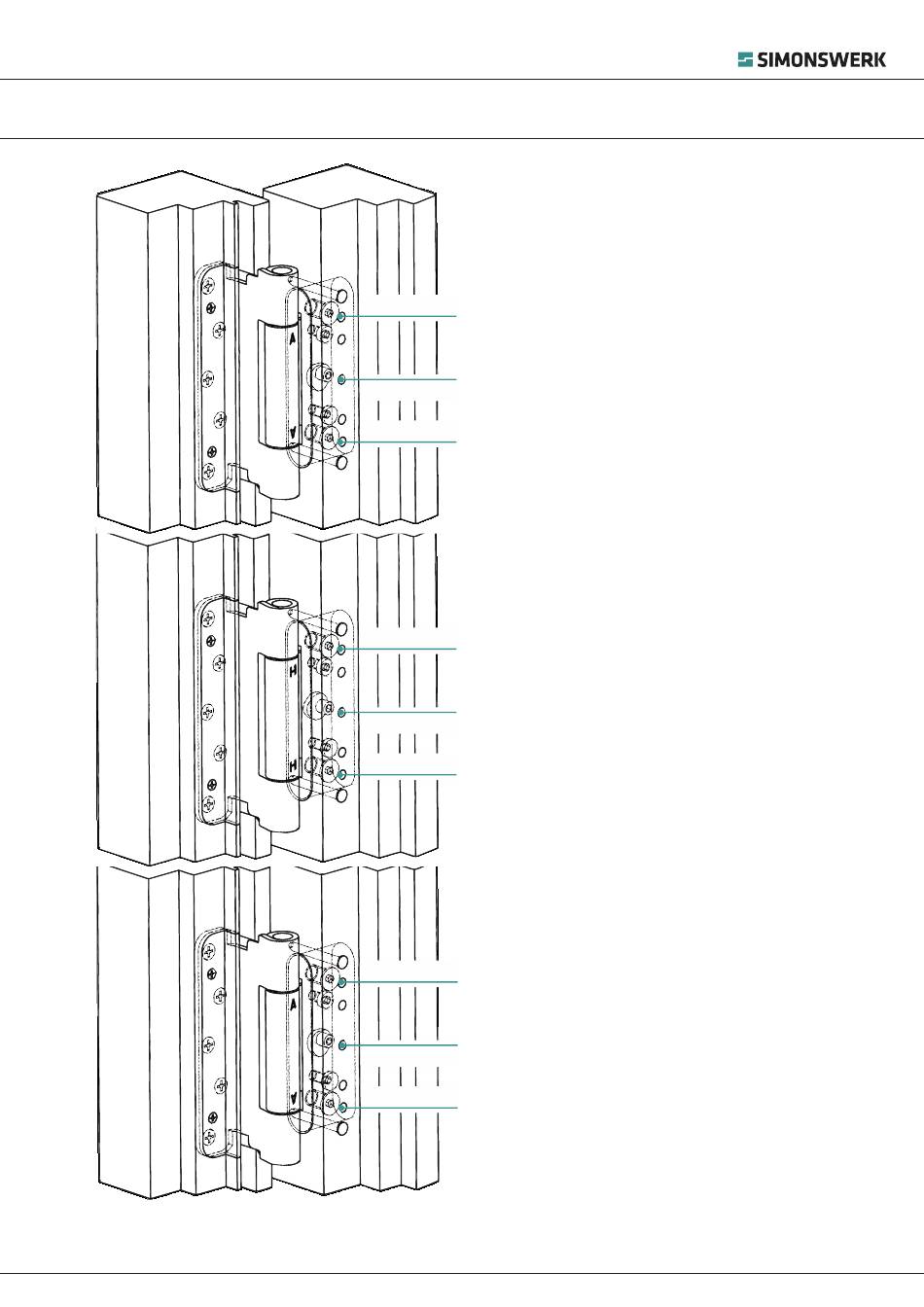

Die stufenlose 3D-Verstellung
(Innensechskantschlüssel SW 4 mm)
Seitenverstellung +/- 3,0 mm
Seitenverstellung
Beide Verstellschrauben
gleichmäßig (max. je eine
Umdrehung) in die entsprechende
Richtung drehen.
Andruckverstellung
Schrägstellung des Rahmenteils
und Spannungen auf der Achse
Seitenverstellung
aller Bänder vermeiden.
Höhenverstellung +/- 3,0 mm
Die Klemmschrauben bei allen
Seitenverstellung
Rahmenteilen leicht lösen . Durch
Betätigen des Verstellexzenters
beim H-Band, im mittleren
Rahmenteil, Türblatt in der Höhe
einstellen. Klemmschrauben bei
Höhenverstellung
allen Rahmenteilen wieder
festziehen.
Seitenverstellung
Achtung:
Bei der Höhenverstellung Türblatt
mit Hebevorrichtung (oder mit Keil)
hochheben !!!!!
Andruckverstellung +/- 3,0 mm
Seitenverstellung
Klemmschrauben bei allen
Rahmenteilen leicht lösen . Durch
Drehung des Verstellexzenters bei
den A-Bändern im oberen und
Andruckverstellung
unteren Rahmenteil
Dichtungsandruck variieren.
Klemmschrauben bei allen
Seitenverstellung
Rahmenteilen wieder festziehen.
