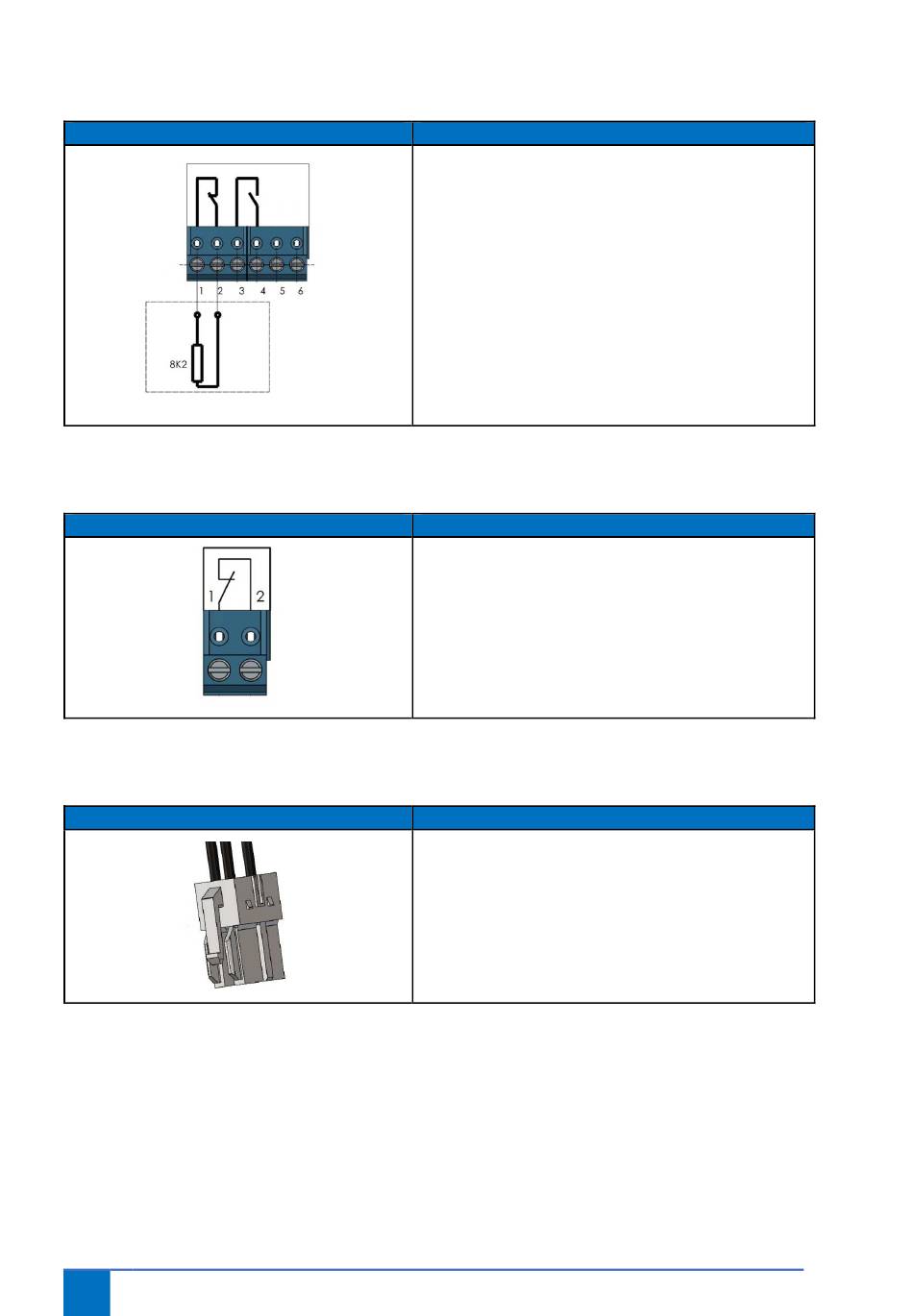

13. Feueralarm Eingang

BMC Feueralarm Eingang X18

14. Abrollsicherung

Abrollsicherung X19

15. Antrieb

Antrieb X20
32
Anschließen
Der Feueralarmeingang 2 kann als potentialfreier NC-
Kontakt (Öffner) in Reihe mit einem 8,2-kΩ-Widerstand
oder als potentialfreier NC-Öffner angeschlossen werden.
Diese Wahl kann im Menüparameter 5.7 getroffen
werden.
Außerdem ist ein Eingang zum Zurücksetzen des
Feueralarms vorhanden. Normalerweise muss dieser
nicht zurückgesetzt werden. Mit Parameter 4.6 kann
gewählt werden, dass ein oder beide Feueralarm(e)
zurückgesetzt wird/werden, um zum Normalbetrieb
zurückzukehren. Dazu kann an X18.3 und X18.4 ein
Drucktaster als potentialfreier Schließer angeschlossen
werden.
Anschließen
X19 ist ein Eingang mit einer Stoppfunktion. An diesen
Eingang kann der Kontakt der Abrollsicherung
angeschlossen werden. Dieser wird als NC-Kontakt
angeschlossen. Wenn dieser Eingang nicht verwendet
wird, muss zwischen Anschluss 1 und 2 eine Drahtbrücke
angelegt werden.
Anschließen
An X20 wird die 4-polige Steckverbindung des FirePro-
Motorkabels angeschlossen. Darin sind die Phasen (U, V,
W) montiert.
