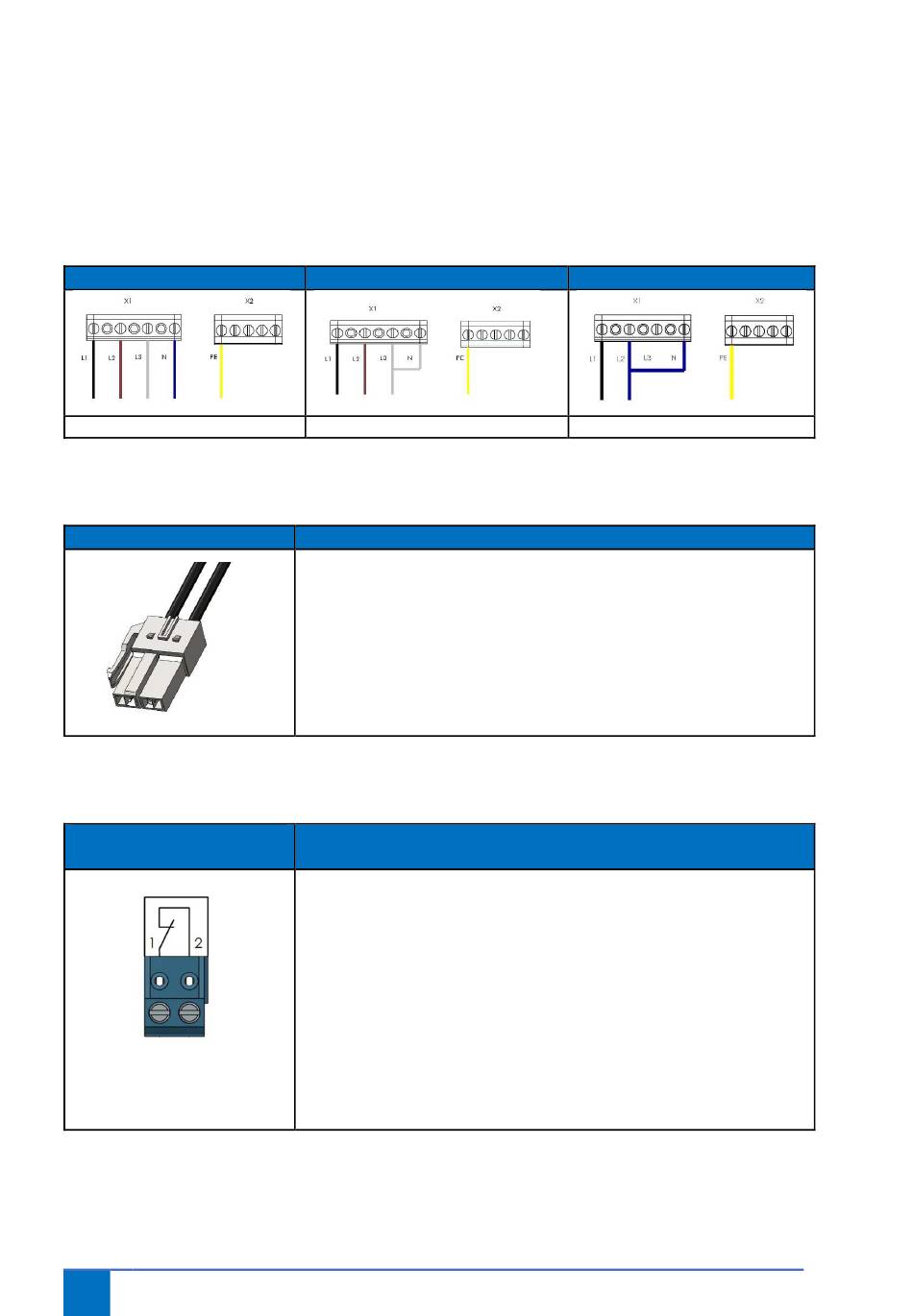

8 Anschluss

8.1 Anschlüsse Klemmen
1.

Netzstromversorgung

Netzstrom X1 + Erde X2
3N~400 VAC
2. Tordämpfer
Tordämpfer X3
3. Unterbrechung Tordämpfer
Unterbrechung Tordämpfer
X4
28
3~230 VAC
Anschließen
An X3 wird die 2-polige Steckverbindung des FirePro-Motorkabels
angeschlossen. Damit wird der Tordämpfer gesteuert.
Achten Sie beim Abklemmen der Adern auf der Motorseite darauf, dass +
(Klemme 11) und – (Klemme 12) ordnungsgemäß angeschlossen sind (bei
falschem Anschluss löst sich der Tordämpfer nicht ordnungsgemäß).
Anschließen
An X4 kann ein Schalter angeschlossen werden, um die 24-VDC-
Versorgungsspannung für den Tordämpfer zu unterbrechen. Dieser
Schalter kann im äußersten Notfall (außerhalb der Software) verwendet
werden, um das Tor zu schließen. Dadurch werden auch die Signalgeber
aktiviert.
Achtung: Das Tor lässt sich zwar noch öffnen, wird aber durch die
Unterbrechung des Tordämpfers sofort wieder geschlossen.
Der Schalter muss mindestens 1,1 A/24 VDC induktive Last schalten
können!
Wenn dieser Eingang nicht verwendet wird, müssen die Anschlüsse 1 und 2
von X4 mit einer Drahtbrücke verbunden werden.
1~230 VAC
