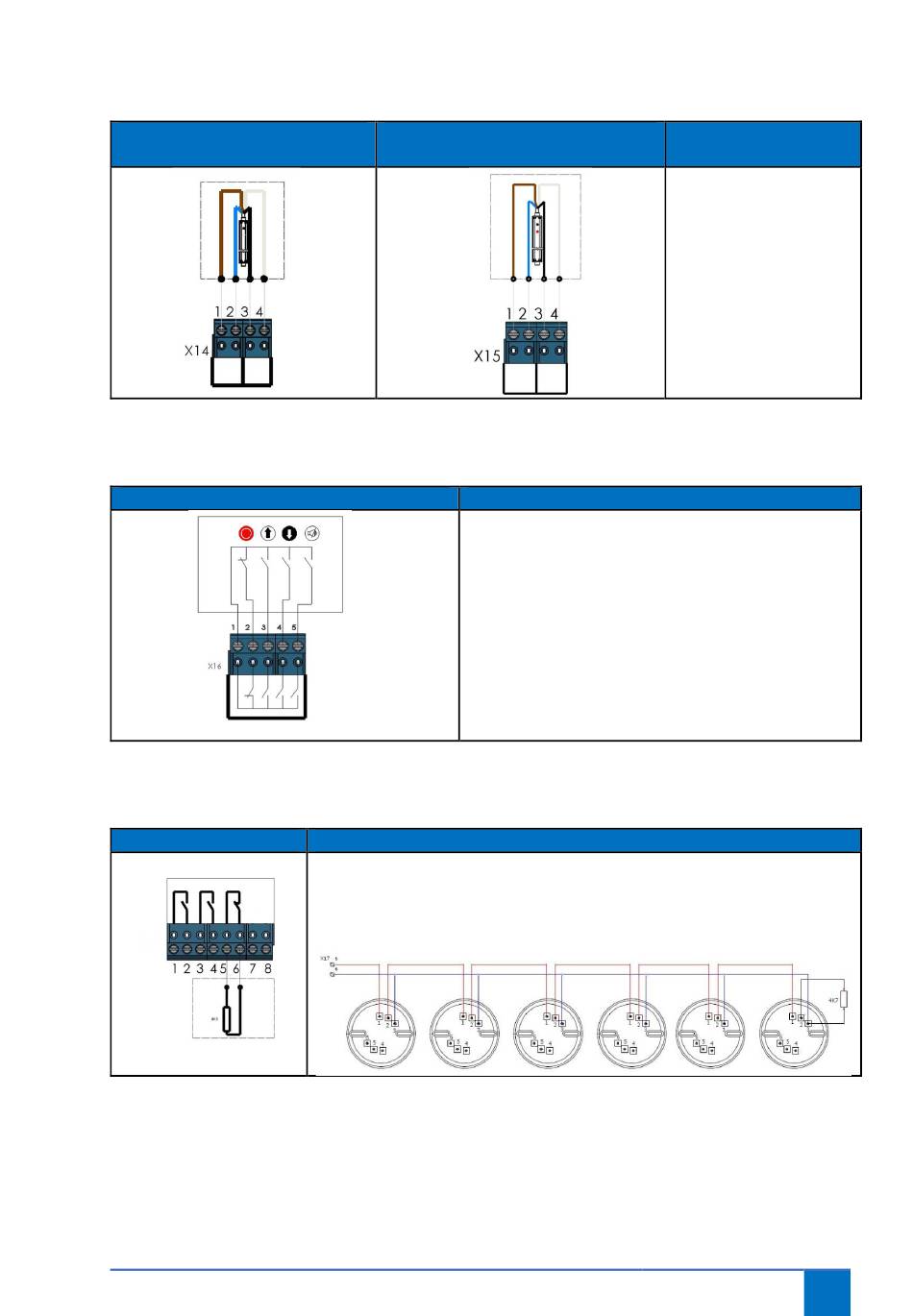

10. OSE Lichtschranke

Sender LIGI 07 OSE Lichtschranke
X14

11. Externe Bedienung

Externe Bedienung X16
12. Eingänge
Eingänge X17
Empfänger LIGI 07 OSE
Lichtschranke X15
Anschließen
X16 kann für den Anschluss einer externen AUF-/STOPP-
/AB-Bedienung verwendet werden.
Wenn X16 nicht verwendet wird, verbinden Sie die
Klemmen 1 und 2 (Stoppfunktion) mit einer Drahtbrücke.
Außerdem gibt es einen Eingang für eine externe
Stummschalttaste.
Anschließen
Eingänge für Impuls, Fluchttaste und Feueralarm/Rauchmeldung mit Meldern
für Potentialdifferenz (Kurzschlusserkennung über Widerstand 4K7).
Bei X17.7 (+) und X17.8 (-) ist ein 24-VDC-Anschluss vorhanden. Dieser kann als
Stromversorgung für externe Komponenten verwendet werden.
Beschreibung
1 = braun
2 = blau
3 = schwarz
4 = weiß
31
