CYBEX Eagle NX Bedienungsanleitung Seite 16

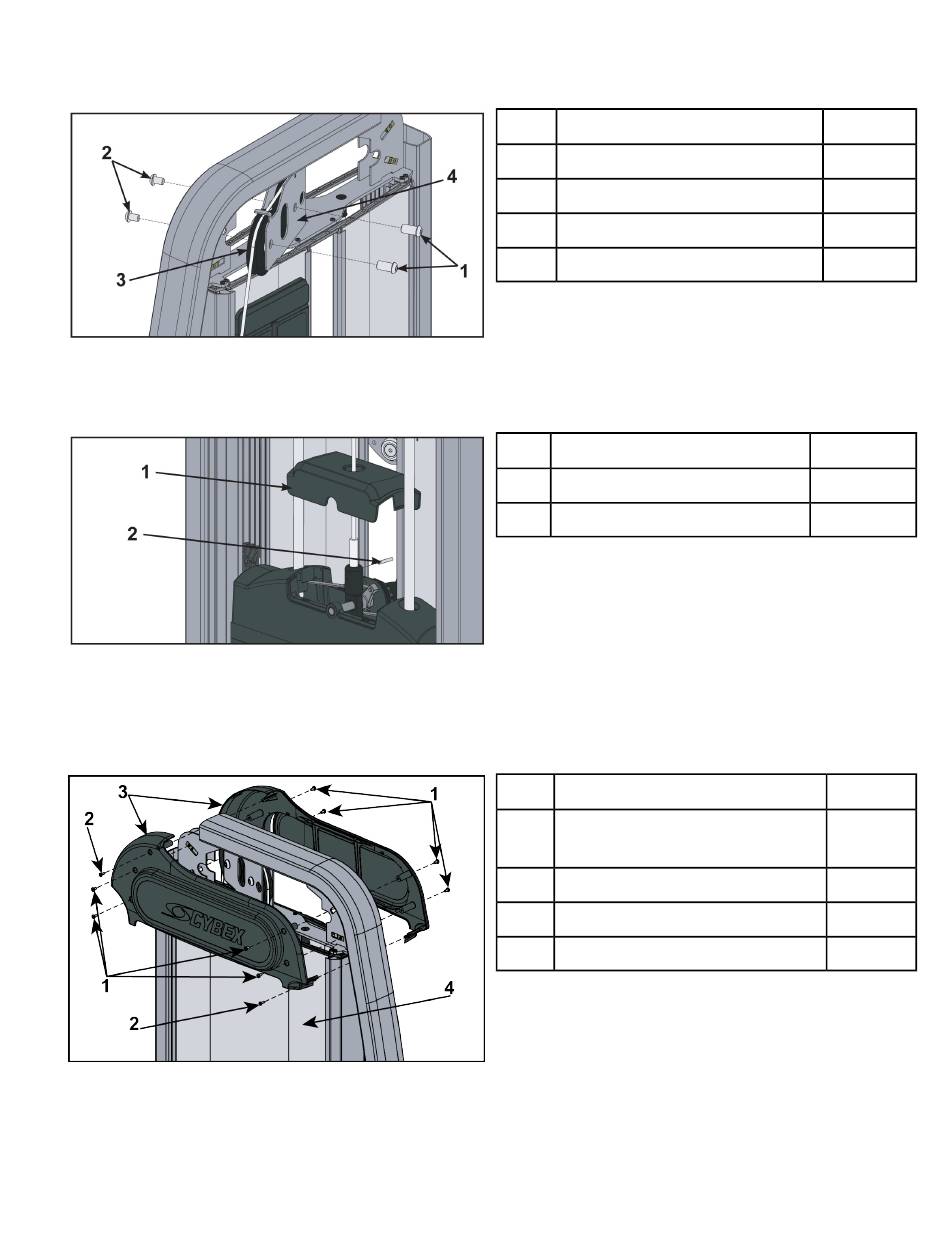

2. Die zwei Halbrundkopfschrauben und die zwei Seilzugschrauben, die die zwei Seilzugeinheiten an
der Seilzughalterung befestigen, mit zwei 5/16 Zoll Inbusschlüsseln einschrauben.
3. Drücken Sie die Seiten der oberen Gewichtsabdeckung zusammen und heben Sie diese an. Das
Kabel nach unten ziehen bis es gespannt ist. Den Spiralspannstift, der den Kabelzug mit dem
obersten Gewicht verbindet, anbringen.
4. Stellen Sie sicher, dass das Kabel sich reibungslos bewegt.
5. Die Rückplatte anbringen.
6. Die oberen Abdeckungen (vorn und hinten) mit zehn Schrauben mit Hilfe eines
Kreuzschlitzschraubenziehers am Rahmen befestigen.
Eagle NX Beinstrecker Teilnummer 20050-999-1 C
Seite 16 von 27
Beschreibung
1 Kabelzugschraube
2 Halbrundkopfschraube
3 Obere Kabelzugeinheit
4 Kabelzughalterung
Beschreibung
1 Obere Gewichtsabdeckung
2 Spiralspannstift
Beschreibung
US 10-32 Schraube (entspricht
1
in etwa M5 x 0,80)
2 Schraube SAE 8
3 Obere Abdeckung
4 Rückplatte
Menge
2
2
2
1
Menge
1
1
Menge
8
2
2
1
