KrosFlo® TFDF® Lab System
4. Tuning - Das Gleichgewicht zwischen diesen Effekten wird durch die Abstimmung des
Regelkreises erreicht, um die optimale Regelfunktion zu erreichen. Die
Abstimmungskonstanten sind unten als "K" dargestellt und müssen für jede
Regelungsanwendung abgeleitet werden, da sie von den Reaktionscharakteristiken des
gesamten Regelkreises außerhalb des Reglers abhängen. Diese hängen vom Verhalten des
Messfühlers, des Stellglieds (z. B. eines Regelventils), von eventuellen
Steuersignalverzögerungen und vom Prozess selbst ab. Näherungswerte für Konstanten
können in der Regel zunächst eingegeben werden, wenn die Art der Anwendung bekannt ist.
Sie werden jedoch normalerweise verfeinert oder abgestimmt, indem der Prozess in der
Praxis durch eine Sollwertänderung und die Beobachtung der Systemreaktion "angestoßen"
wird.
Um auf diesen Bildschirm zuzugreifen, wählen Sie die Schaltfläche PID-Setup im Hauptmenü.
Werte für proportionale, integrale und/oder derivative Regelkreiseinstellungen können für die
Umwälz-/Förderpumpenregelung, die Reaktorvolumenregelung und die Permeatflussregelung
hinzugefügt werden. Die Standardwerte sind für eine stabile Regelung optimiert und werden
empfohlen. Um Werte hinzuzufügen oder zu ändern, wählen Sie ein blaues Feld und geben Sie einen
Wert ein.

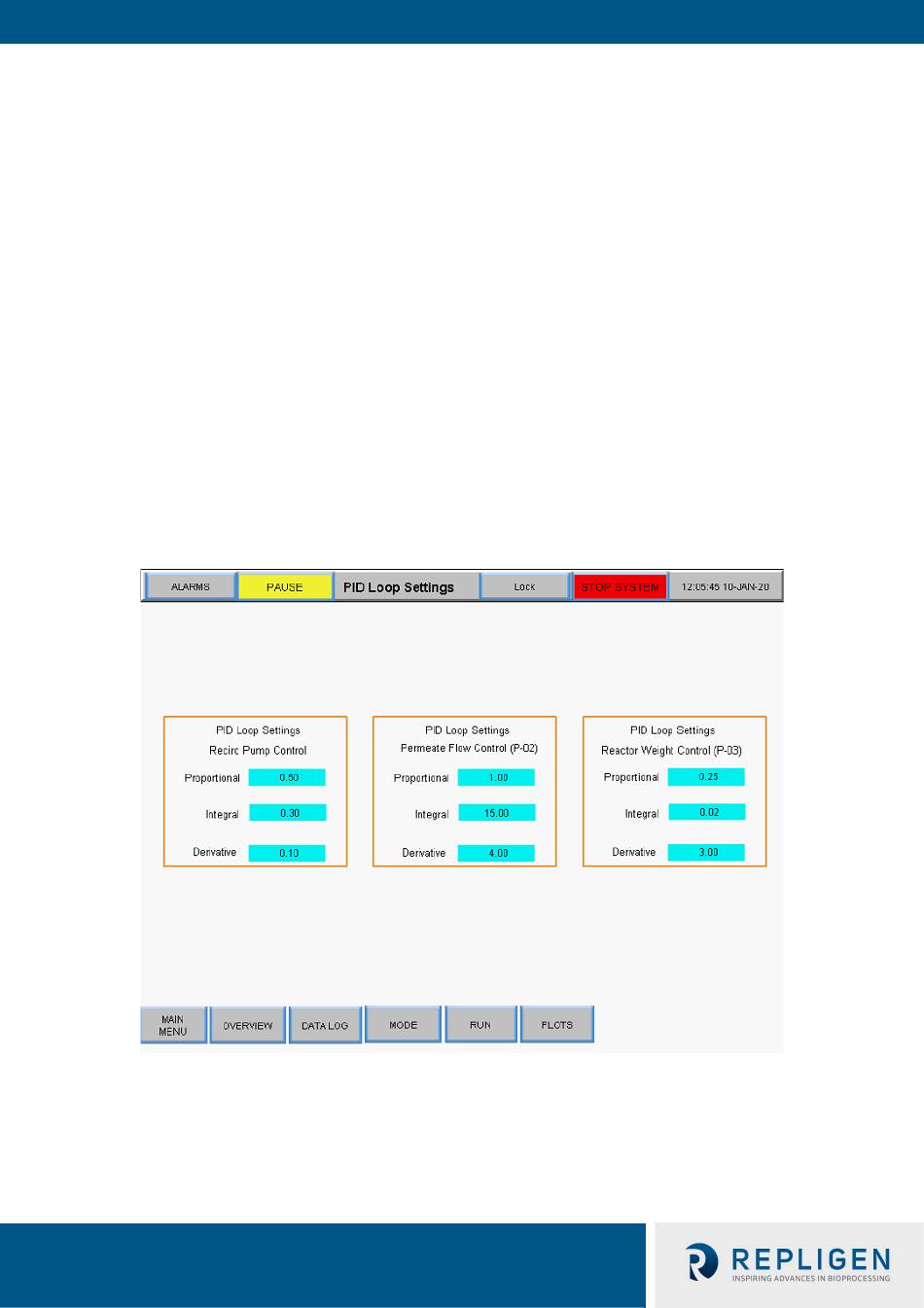

Abbildung 25. Bildschirm "PID-Schleifeneinstellungen"
